2) Sklop ogrevalne cevi (konec izpušnega stikališča) vstavite v režo za prezračevanje na hrbtni
plošči (potisnite levo) in dokončajte sestavljanje (kot je prikazano na sliki 1).
1.2 Nameščanje komponent okenske tesnilne plošče

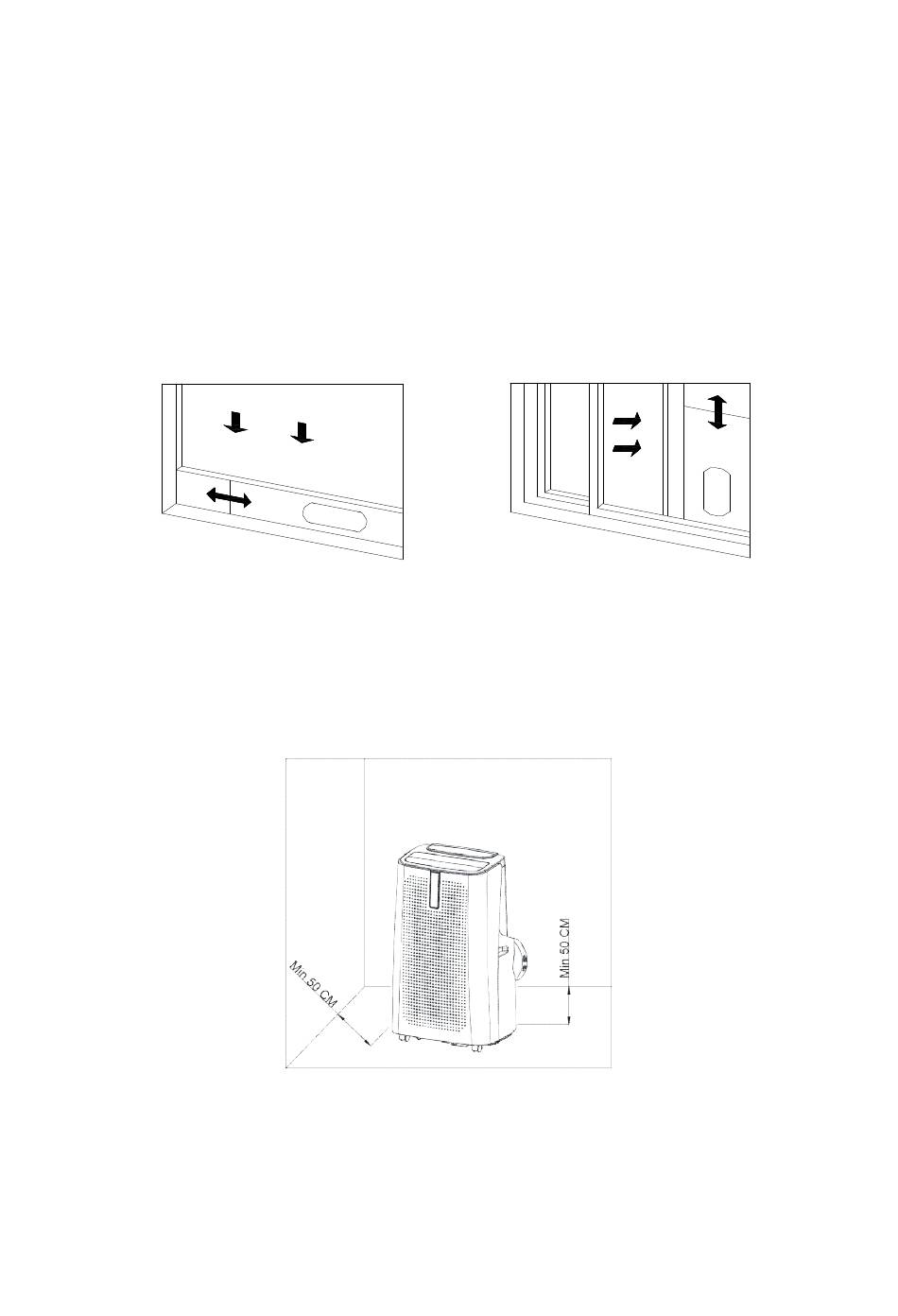

Okno odprite do polovice ter na okno namestite okensko tesnilno ploščo (kot je prikazano na
slikah 2 in 3). Komponente je mogoče namestiti vodoravno ali navpično.
Različne komponente okenske tesnilne plošče povlecite, da se odprejo, nastavite njihovo velikost
odprtine, da bosta oba konca sklopa v stiku z okenskim okvirjem ter pritrdite različne komponente
sklopa. 1.2 Namestite sklop okenske tesnilne plošče.
Opombe: 1) Raven konec stikališč izpušne cevi se mora zaskočiti na mesto.
2) Cev ne sme biti ukrivljena oziroma imeti prevelikega zavoja (več kot 45°).
Prezračevalna odprtina izpušne cevi ne sme biti blokirana.
1.3 Namestitev ohišja
1) Napravo skupaj z nameščeno ogrevalno cevjo in priključki premaknite o oknu. Razdalja med
ohišjem in stenami oziroma drugimi predmeti mora biti vsaj 50 cm (kot je prikazano na sliki 4).
Raztegnite izpušno cev in raven konec stikališč izpušne cevi potisnite v odprtino sklopa okenske
tesnilne plošče (kot je prikazano na slikah 5 in 6).
1 、 Raven konec stikališč izpušne cevi se mora zaskočiti na mesto.
Opombe:
2 、 Cev ne sme biti ukrivljena oziroma imeti prevelikega zavoja (več kot 45°).
Prezračevalna odprtina izpušne cevi ne sme biti blokirana.
Slika 2
Slika 4
276
Slika 3
