2) Stop de warmteafvoerbuis (het uiteinde van het koppelstuk) in de sleuf op het
achterpaneel (duw naar links) totdat het vast komt te zitten (zoals weergegeven in fig. 1).
1.2 De raamafdichtingsplaat aanbrengen

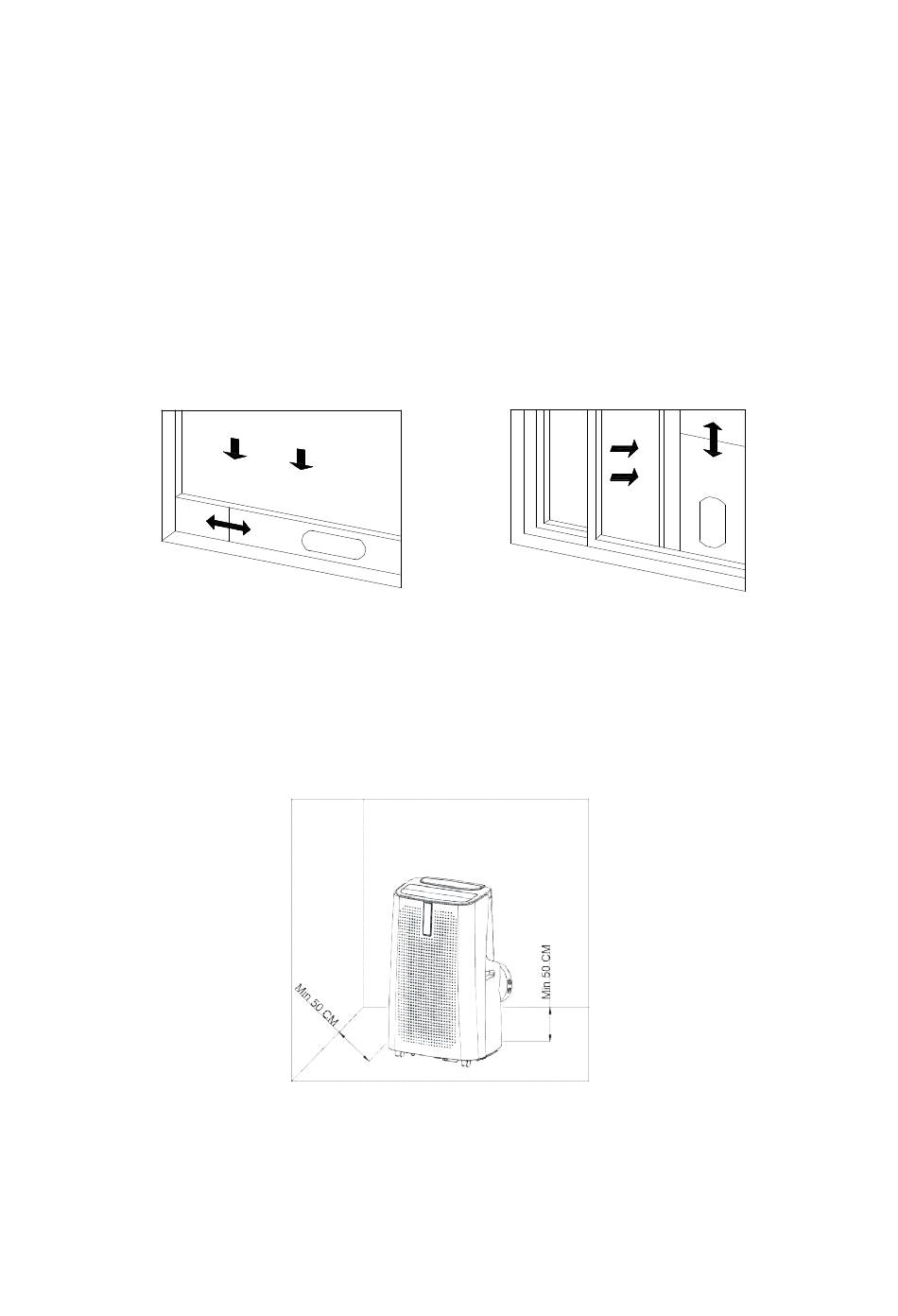

Open het raam voor de helft en breng de raamafdichtingsplaat aan in het raam (zoals
weergegeven in fig. 2 en fig. 3). De plaat kan zowel in de horizontale als de verticale richting worden
geplaatst.
Open de verschillende onderdelen van de raamafdichtingsplaat. Pas de openingsafstand aan zodat
beide uiteinden van de plaat het raamkozijn raken. Zet de verschillende onderdelen vervolgens vast.
Plaats de raamafdichtingsplaat.
Opmerkingen: 1. Het vlakke uiteinde van de afvoerbuis moet op zijn plaats vastklikken.
2. Zorg dat de buis niet wordt vervormd en niet overmatig gedraaid is (meer dan
45°). Zorg dat de afvoerbuis niet geblokkeerd raakt.
1.3 De behuizing installeren
1) Plaats het apparaat met de aangebrachte warmteafvoerbuis voor het raam. Behoud een
afstand van minstens 50 cm tussen het apparaat en aangrenzende voorwerpen en muur (zoals
weergegeven in fig. 4).
Maak de afvoerbuis langer en klik het vlakke uiteinde vast in de opening van de
raamafdichtingsplaat (zoals weergegeven in fig. 5 en fig. 6).
Opmerkingen:1. Het vlakke uiteinde van de afvoerbuis moet op zijn plaats vastklikken.
2. Zorg dat de buis niet wordt vervormd en niet overmatig gedraaid is (meer dan 45°).
Zorg dat de afvoerbuis niet geblokkeerd raakt.
Figuur 2
Figuur 4
