Træk forskellige komponenter i vindueforseglingspladen åben. Juster deres åbningsafstand, så
begge ender af samlingen rører vinduesrammen, og fastgør samlingens forskellige komponenter.1.2
Installer vindueforseglingspladen
Bemærkninger: 1) Den flade ende af samlingen på afløbsrøret, skal klikkes på plads.
2) Røret kan ikke vrides for meget eller bøjes for meget (over 45°). Sørg for, at
afløbsrøret ikke blokeres.
1.3 Installer kabinettet

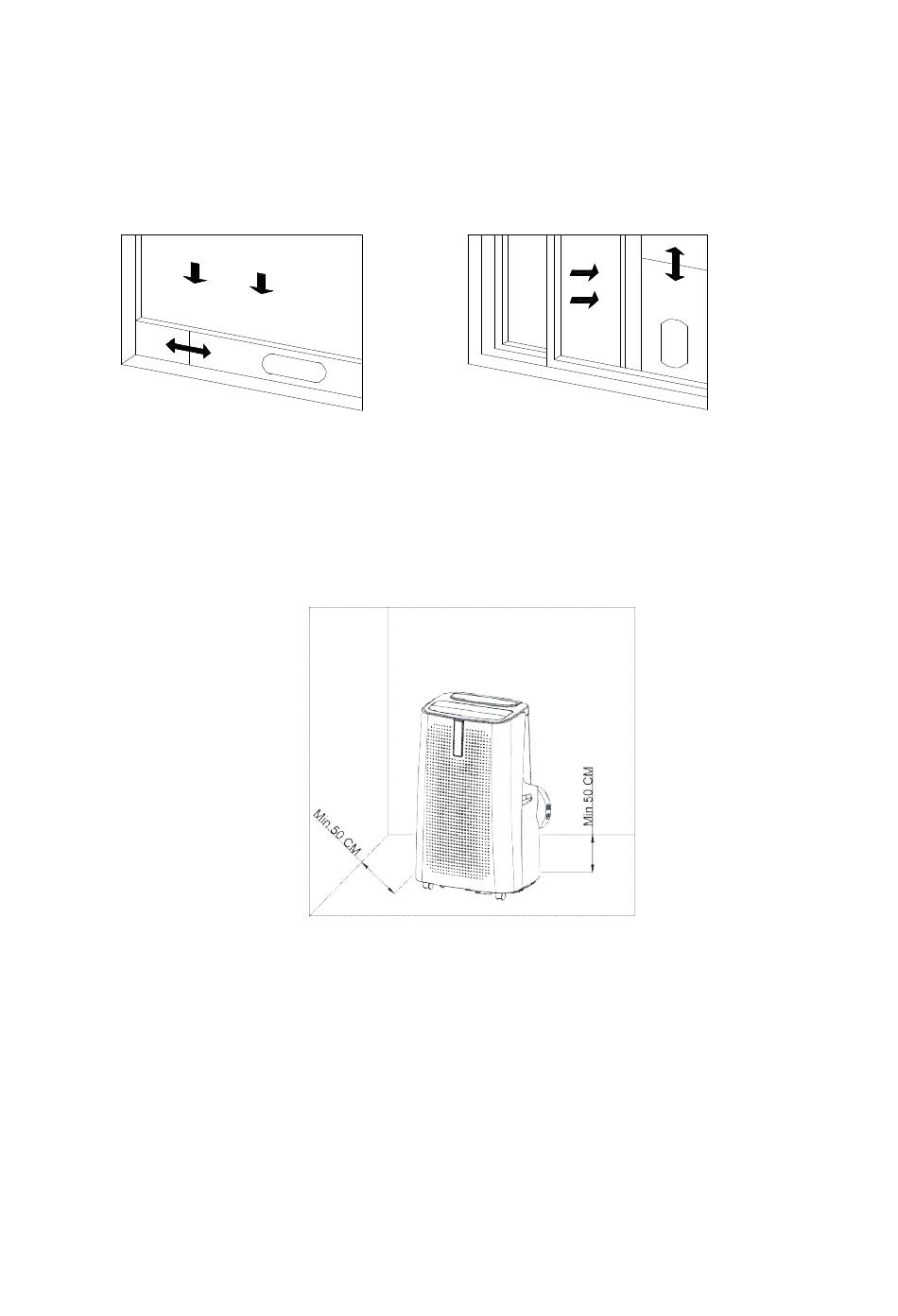

1 ） Flyt maskinen efter varmerøret og delene hen til vinduet. Afstanden mellem kabinettet
og væggene og andre genstande skal mindst være 50 cm (som vist i fig. 4).
Forlæng afløbsrøret, og klik den flade ende af afløbsrøret ind i hullet på vindueforseglingspladen
(som vist i fig. 5 og fig. 6).
Bemærkninger: 1. Den flade ende af afløbsrøret skal klikkes på plads.
Figur 2
2. Røret må ikke vrides for meget og må ikke drejes for meget (over 45°). Sørg
for, at afløbsrøret ikke blokeres.
Figur 3
Figur 4
122
