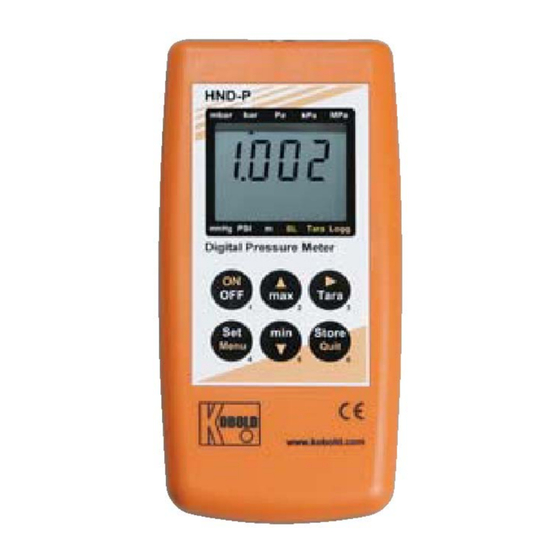

- Seite 1 Bedienungsanleitung für Druck-Handmessgeräte mit externen Drucksensoren Typ: HND-P215...
-
Seite 2: Inhaltsverzeichnis
Batteriebetrieb ................... 20 Technische Daten ..................20 Bestelldaten ....................21 11.1 Drucksensoren für HND-P215 ............22 11.2 Zubehör ..................... 23 EU-Konformitätserklärung ................24 Herstellung und Vertrieb durch:... -
Seite 3: Hinweis
Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. -
Seite 4: Arbeitsweise
Nullpunktabgleich für alle angeschlossenen Druck- sensoren. Typ 215 verfügt außerdem über eine Logger-Funktion, einen Spitzenwertspeicher oder den Min.-/Max.-Alarm. Eine Besonderheit des Typs HND-P215 ist die Möglichkeit des Anschlusses von zwei externen Druck- sensoren. 6. Elektrischer Anschluss 6.1 Netzgerätebetrieb Achtung: Beim Anschluss eines Netzgerätes muss dessen Spannung... -
Seite 5: Bedienung
Die Sicherheit des Benutzers kann durch das Gerät beeinträchtigt sein, wenn es zum Beispiel: sichtbare Schäden aufweist. nicht mehr wie vorgeschrieben arbeitet. längere Zeit unter ungeeigneten Bedingungen gelagert wurde. In Zweifelsfällen das Gerät grundsätzlich an den Hersteller zur Reparatur bzw. Wartung einschicken. HND-P215 K06/0422 Seite 5... -
Seite 6: Anschlüsse
Gürtel oder ähnlichem aufgehängt werden. Das Gerät mit Aufsteller in Position 90° kann am Tisch oder ähnlichem aufgestellt werden. Das Gerät mit Aufsteller in Position 180° kann an einer Schraube oder am Magnethalter aufgehängt werden. Seite 6 HND-P215 K06/0422... -
Seite 7: Anzeigen
(Auto Null wird kurz angezeigt). Der Nullpunktabgleich geschieht über den Offset-Wert des Sensors (siehe auch entsprechendes Konfigurations-Menu). Wiederherstellen der Werkskalibrierung: Taste 3 für ca. 15 Sekunden lang drücken. Hinweise: - Abgleich ist nur möglich, wenn Abweichung weniger als 500 Digits beträgt. HND-P215 K06/0422 Seite 7... -
Seite 8: Inbetriebnahme
Peak detection: schnelle Messung, ungefiltert (1000 Hz) P.dEt Zeit in Sekunden, die über die Mittelwertbildung errechnet wird t.AVG 1-120 Mittelwertbildung deaktiviert Auto Power-Off (Abschaltverzögerung) in Minuten P.oFF 1-120 Auto Power-Off deaktiviert Keine Ausgabefunktion, niedrigster Stromverbrauch Geräteausgang ist serielle Schnittstelle Geräteausgang ist Analogausgang Seite 8 HND-P215 K06/0422... - Seite 9 Set Logger: Einstellung der Loggerfunktion Cyclic: Loggerfunktion zyklischer Logger LoGG Func CYCL Store: Loggerfunktion Einzelwertlogger Stor keine Loggerfunktion Zykluszeit in [Sekunden] bei zyklischem Logger CYCL 1..3600 Low-Power-Logger mit geringer Stromaufnahme Lo.Po On/oFF (nur bei zyklischem Logger und langsamer Messung) HND-P215 K06/0422 Seite 9...
- Seite 10 Druck des Intervalls aufgezeichnet. Achtung: erhöhter Stromverbrauch, störungsempfindlich (auch gegenüber elektromagnetischen Störungen). 7.7.1.3 rAtE-FASt: Fast: Schnelle Messung Messfrequenz > 1000 Hz, aber das Messsignal wird gefiltert wiedergegeben (weniger störungsempfindlich, kurze Spitzen werden ‚herausgefiltert‘), ansonsten identisch zu „rAtE-P.dEt“ Seite 10 HND-P215 K06/0422...
-
Seite 11: Wassertiefen-/Niveaumessung - Anzeigeeinheit [M] = Meter-Wassersäule
Solange noch nicht eine ausreichend lange (eingestellte Zeit in Sekunden) gemessen wurde um den Mittelwert errechnen zu können, wird in der Anzeige “----“ angezeigt, in der unteren Anzeige erscheint ein ‚Countdown‘. Während des Low-Power-Loggerbetriebes ist die Mittelwertbildung immer deaktiviert. HND-P215 K06/0422 Seite 11... -
Seite 12: Abschaltverzögerung
Messwert oder Mittelwert (je nach gewählter Funktion), Min.-Peak und Max. Peak Sensor 1 Messwert oder Mittelwert (je nach gewählter Funktion), Min.-Peak und Max. Peak Sensor 2 Messwert oder Mittelwert (je nach gewählter Funktion), Min.-Peak und Max. Peak Sensor 1 – Sensor 2 Seite 12 HND-P215 K06/0422... -
Seite 13: "Func-Stor": Einzelwerte Speichern
Datensätze aufgezeichneten (Vorgang löschen Datensatz löschen abbrechen) Die Auswahl erfolgt mit (Taste 2) bzw. (Taste 5). Mit "Quit" (Taste 6) wird die Auswahl quittiert. Falls der Loggerspeicher voll ist, erscheint: HND-P215 K06/0422 Seite 13... - Seite 14 Durch 2 Sekunden Drücken der Taste "Store" (Taste 6) wird die Logger- bedienung aufgerufen. In der Anzeige erscheint: Durch erneutes drücken der Taste „Store“ wird die Aufzeichnung gestartet. Danach wird bei jeder Aufzeichnung kurz die Anzeige ‘St.XXXX‘ angezeigt. XXXX steht hierbei für die Nummer des Datensatzes 1...4000. Seite 14 HND-P215 K06/0422...
- Seite 15 Wird nun die Taste „Store“ (Taste 6) gedrückt, so wird die Auswahl zum Löschen des Loggerspeichers angezeigt: Alle die zuletzt auf- nichts löschen Datensätze gezeichnete (Vorgang löschen Datenreihe abbrechen) löschen Die Auswahl erfolgt mit (Taste 2) bzw. (Taste 5). Mit "Quit" (Taste 6) wird die Auswahl quittiert. HND-P215 K06/0422 Seite 15...
-
Seite 16: Geräteausgang
Kanal 8: Min.-Peak-Kanal Differenz Sensor 1- Sensor (siehe Kapitel 7.8) Kanal 9: Max.-Peak-Kanal Differenz Sensor 1- Sensor 2 (siehe Kapitel 7.8) Hinweis: Die über die Schnittstelle ausgegebenen Mess-/ Alarm-/ Bereichswerte werden immer in der eingestellten Anzeigeeinheit ausgegeben! Seite 16 HND-P215 K06/0422... -
Seite 17: Unterstützte Schnittstellenfunktionen
Unterschreitet die Anzeige den mit DAC.0 eingestellten Wert, so wird 0V ausgegeben. Im Fehlerfall (Err.1, Err.2, ----, usw.) wird am Analogausgang eine Spannung leicht über 1V ausgegeben. Achtung! Klinkensteckerbelegung: Der 3. Anschluss darf nicht benutzt werden! Nur Stereo- Klinkenstecker sind zulässig! HND-P215 K06/0422 Seite 17... -
Seite 18: Justierung Des Gerätes
Anzeige 25.00 mbar anzeigen (Minuszeichen fehlt!). Bei Differenzdruckmessungen Die beiden Kunststoffschläuche mit 4 mm Innendurchmesser an die Anschlussstutzen "B" und "A" anstecken, wobei am Anschluss "B" der höhere Druck anzuschließen ist. Seite 18 HND-P215 K06/0422... -
Seite 19: Absolutdrucksensoren
Andere Einheit wählen berechnet werden Überlauf ist aufgetreten Andere Einheit wählen Err.7 Systemfehler Zur Reparatur einschicken ---- Sensor nicht vorhanden/erkannt Abgesteckten Sensor wieder anstecken, bei laufender Aufzeichnung Logger stoppen und erneut starten Anzeigewert nicht berechenbar Passende Sensorkombination anstecken HND-P215 K06/0422 Seite 19... -
Seite 20: Hinweis Zum Kalibrierservice
Messbereichseinstellung Ausgang: 3,5 mm Klinkenbuchse Ausgangsfunktion: wahlweise serielle Schnittstelle oder Analogausgang Schnittstelle: serielle Schnittstelle. Über Schnittstellenwandler HND-Z031 oder HND-Z032 (Zubehör) an die USB- bzw. RS232-Schnittstelle eines PC anschließbar Analogausgang: 0…1 Volt, frei skalierbar (Auflösung 12 bit) Seite 20 HND-P215 K06/0422... -
Seite 21: Bestelldaten
Gehäuse: aus schlagfestem ABS-Kunststoff, Folientastatur, Klarsichtscheibe, frontseitig IP65 Abmessungen: 142 x 71 x 26 mm (H x B x T) Gewicht: ca. 170 g 11. Bestelldaten Bestell-Nr. Geräteausführung 2x Drucksensoreingang, mit Zusatzfunktionen HND-P… (siehe Techn. Daten) HND-P215 K06/0422 Seite 21... -
Seite 22: Drucksensoren Für Hnd-P215
HND-P215 11.1 Drucksensoren für HND-P215 Arbeits- Messbereich Genauigkeit Auflösung Überlast Anschluss Bestell-Nr. temperatur Nylon-Zapfen 1,999...2,500 mbar ±0,2% EW / ±1,0% EW* 0,001 mbar max. 200 mbar HND-PS01** für 19,99...25 mbar ±0,2% EW/±0,5% EW* 0,01 mbar max. 300 mbar HND-PS02** Schlauch 199,9...350,0 mbar... -
Seite 23: Zubehör
PU-Schlauch (9 bar), 6 mm außen / 4 mm innen HND-Z087 PA-Schlauch (25 bar), 6 mm außen / 4 mm innen 1,2 m PVC-Anschlusskabel mit 6-poligem Mini DIN-Stecker und M16 HND-K31 Buchse (IP54) * Geräteabmessungen beachten Weiteres Zubehör auf Anfrage HND-P215 K06/0422 Seite 23... -
Seite 24: Eu-Konformitätserklärung
12. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Druckhandmessgerät für externe Drucksensoren HND-P215 mit den unten angeführten Normen übereinstimmt: EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen EN IEC 63000:2018 Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten...
