modu600-LO
Funktionalität und Bedienung
7.5
Ansichten
D100386646

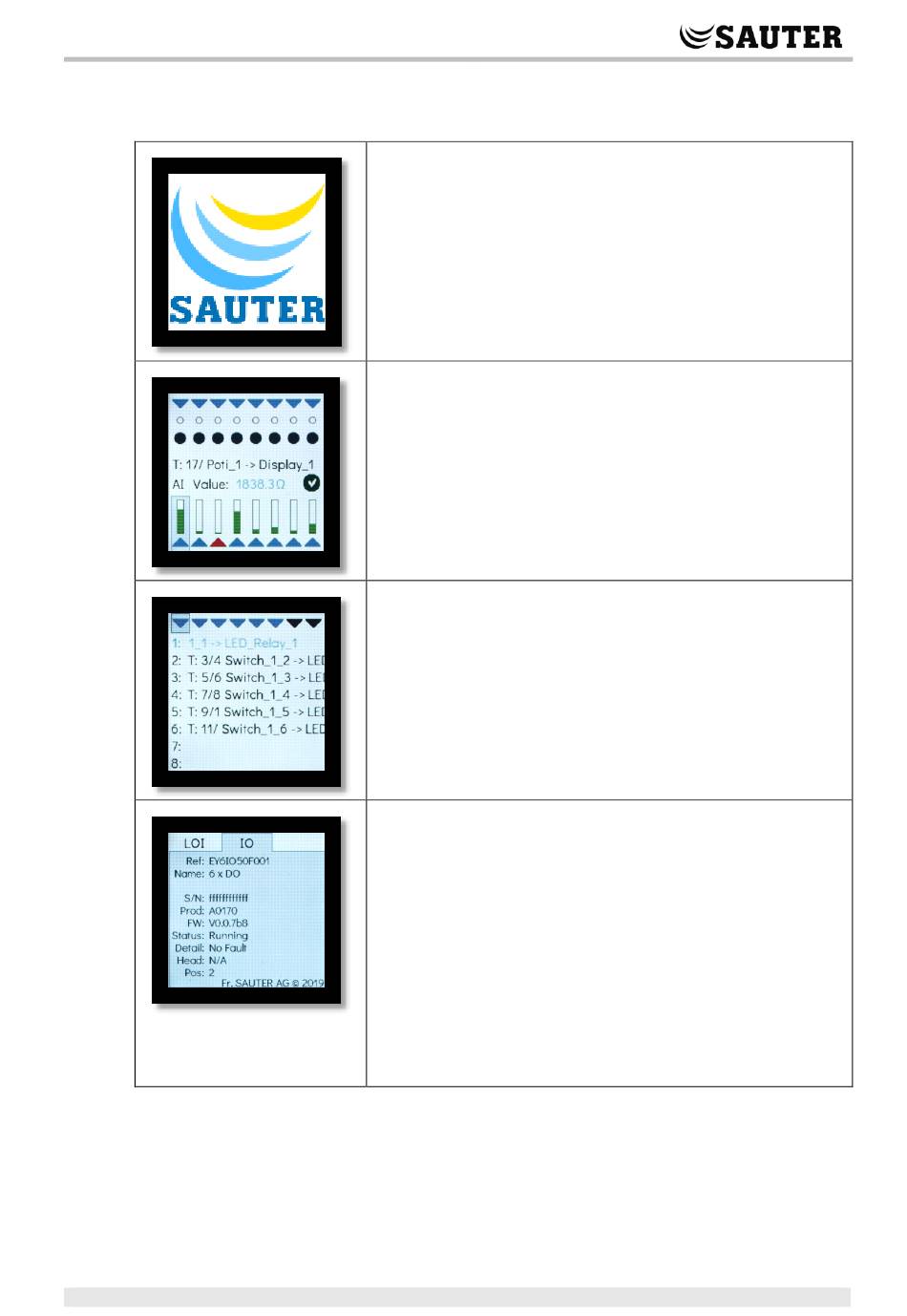

Boot
Wird während dem Booten von modu600-LO dargestellt.
Übersicht, Standardansicht
Dies ist die Standardansicht. Hiermit werden alle I/O-Signale grafisch
dargestellt. Sie wird nach dem Booten dargestellt sowie nach der
konfigurierten Time-out-Zeit.
Listenansicht
Die Listenansicht zeigt alle I/O-Kanäle mit den im Projekt definierten
Beschriftungen.
Bei Modulen mit 16 I/Os wird die Liste auf 2 Seiten verteilt.
Bei Modulen mit 6 I/Os wird die Liste auf 1 Seite dargestellt.
Lange Texte werden bei Markierung gescrollt.
Info-Ansicht
Die Info-Ansicht enthält bis zu drei Reiter.
Im Reiter «LOI» werden diverse Informationen zu modu600-LO wie
Seriennummer, Produktionsdatum, Firmware-Version etc. angezeigt.
Im Reiter «IO» werden die gleichen Informationen zum I/O-Modul, auf
welchem modu600-LO sitzt, dargestellt. Somit ist das Abmontieren
von modu600-LO und des modu6**-I/O-Moduls nicht nötig, um diese
Informationen zu lesen.
Der Reiter "OVR" erscheint nur, wenn Ausgangssignale übersteuert
sind. Es ermöglicht alle übersteuerte Signale auf dem Hostmodul mit
einen einzigen Knopfdruck (> 3 Sek.) zurückzusetzen.
R: 03, V: 01
23/62
