Bereich Chart
In diesem Bereich wird der Ablauf des Wertes über die letzten 5 Minuten grafisch
dargestellt.
Wichtiger Hinweis
Die Abtastung geschieht ungefähr alle 1.5 Sekunden. Da die Zykluszeit der Station bis
50 ms runtergehen kann, können diese Anzeige sowie die Messung nicht als
Präzisionsmessung oder Beweismittel betrachtet werden.
Bereich Navigation
In diesem Bereich sind zwei Schaltflächen
und die Taste
gewechselt.
In diesem Bereich werden auch die Kanalnummer CH: ## ∈ [ 1 ... 16 ] sowie die
Klemmennummer T: ## ∈ [ 1 ... 32 ] dargestellt.

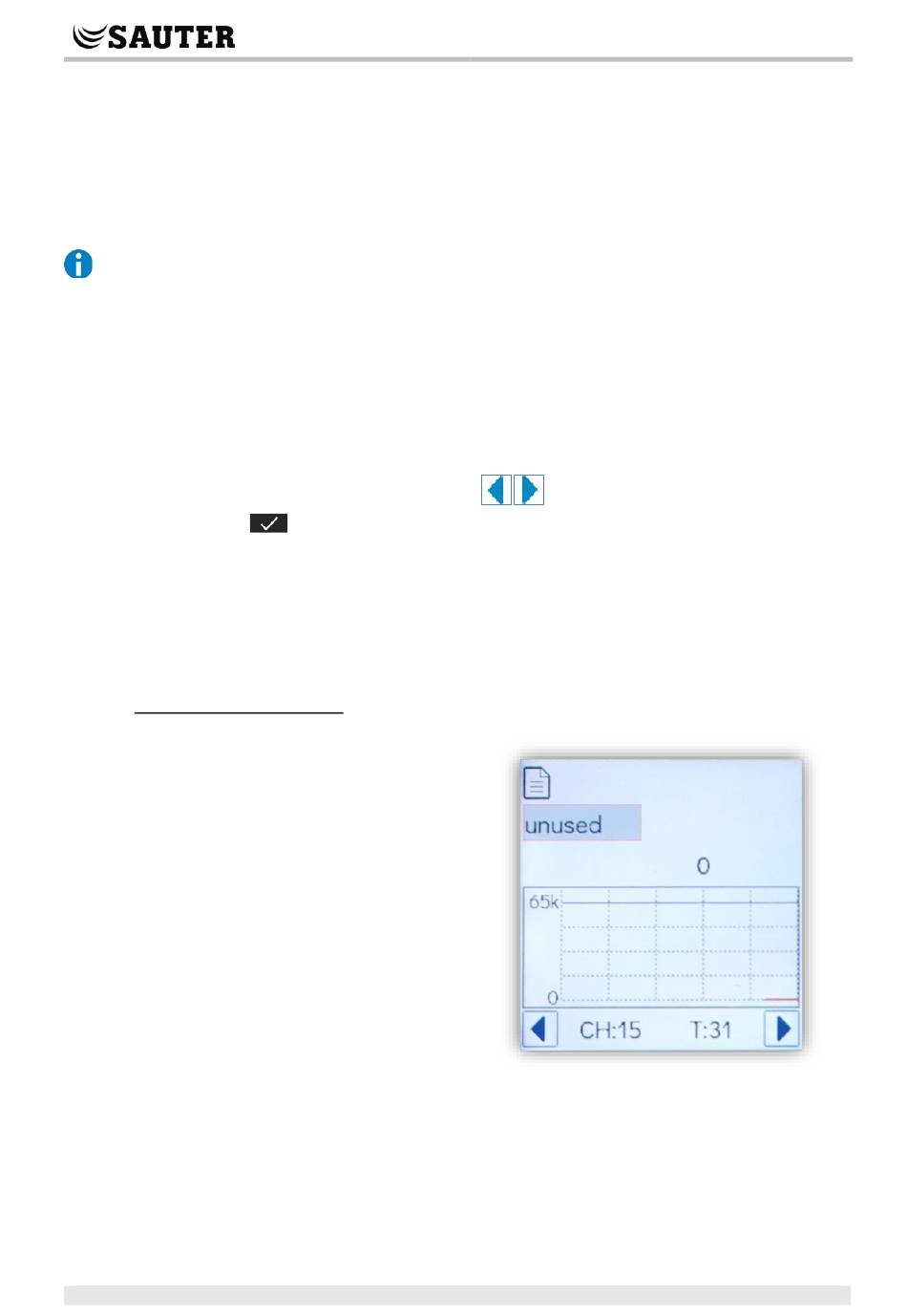

Nicht konfigurierte Kanäle
Die nicht konfigurierte Detailansicht ist
leicht erkennbar. Die Bereiche
«Beschriftung», «Wert» und
«Kanaldefinition» sind leer. Nur der
Signaltyp wird mit «unused» beschriftet.
Dieses Feld kann fokussiert werden und
je nach Kanaltyp werden die
vorhandenen Konfigurationsoptionen
angezeigt.
32/62
betätigt, so wird zur nächsten oder zur vorherigen Detailansicht
R: 03, V: 01
Funktionalität und Bedienung
vorhanden. Werden sie fokussiert
modu600-LO
D100386646
