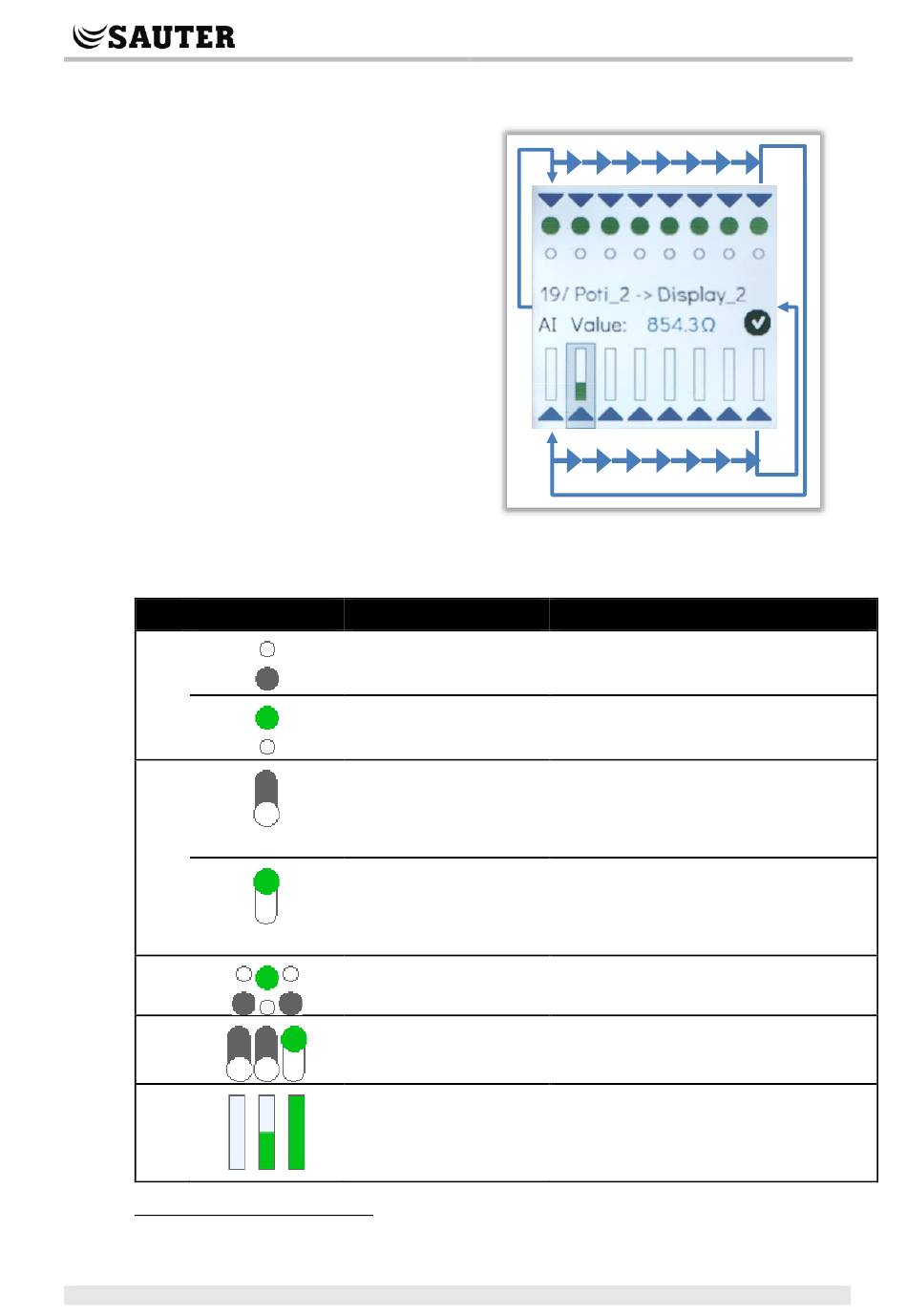

Bei konfigurierten Kanälen wird die
definierte Beschriftung in der ersten Zeile
dargestellt. Ist dieser Text länger als der
vorhandene Platz, wird dieser Text
laufend dargestellt.
Auf der zweiten Zeile werden Details
angezeigt:
•
Objekttyp: AI, AO, BI, BO, CI, MI, MO
•
Wert
: Interface Value
3
Signal inklusive Einheit gemäss
Projektierung. (Fallback: effektiver
Messwert. Bei analogen Werten
inklusive Einheit (V, mA, ))
•
Objektstatus (siehe § 7.3)
Obj.
Symbole
BI
BO
MI
MO
AI
3
Ab AS-FW v1.2.3. und LO-FW v1.0.178
4
BACnet-Eigenschaft des Objekts, in der Regel = Present Value
26/62
; bei analogem
4
Wert
Unterer Kreis, steht für:
OFF, LOW, «0», Inaktiv
Oberer Kreis, steht für:
ON, HIGH, «1», Aktiv
Weisser Kreis in unterer
Position, grauer
Hintergrund. Steht für OFF,
LOW, «0», Inaktiv.
Grüner Kreis in oberer
Position, weisser
Hintergrund. Steht für ON,
HIGH, «1», aktiv.
Mehrere BI
Mehrere BO
Vertikaler Bar. Höhe des
Bar entspricht dem relativen
Wert im unterstützten
Bereich.
R: 03, V: 01
Funktionalität und Bedienung
Zeile 2
BI Value:
IAcTxt
BI Value:
AcTxt
BO Value:
IAcTxt
BO Value:
AcTxt
MI Value:
StateText[n]
MO Value:
StateText[n]
AI Value:
Messwert Einheit
modu600-LO
Zustand
Zustand
Zustand
Zustand
Zustand
Zustand
Zustand
D100386646
