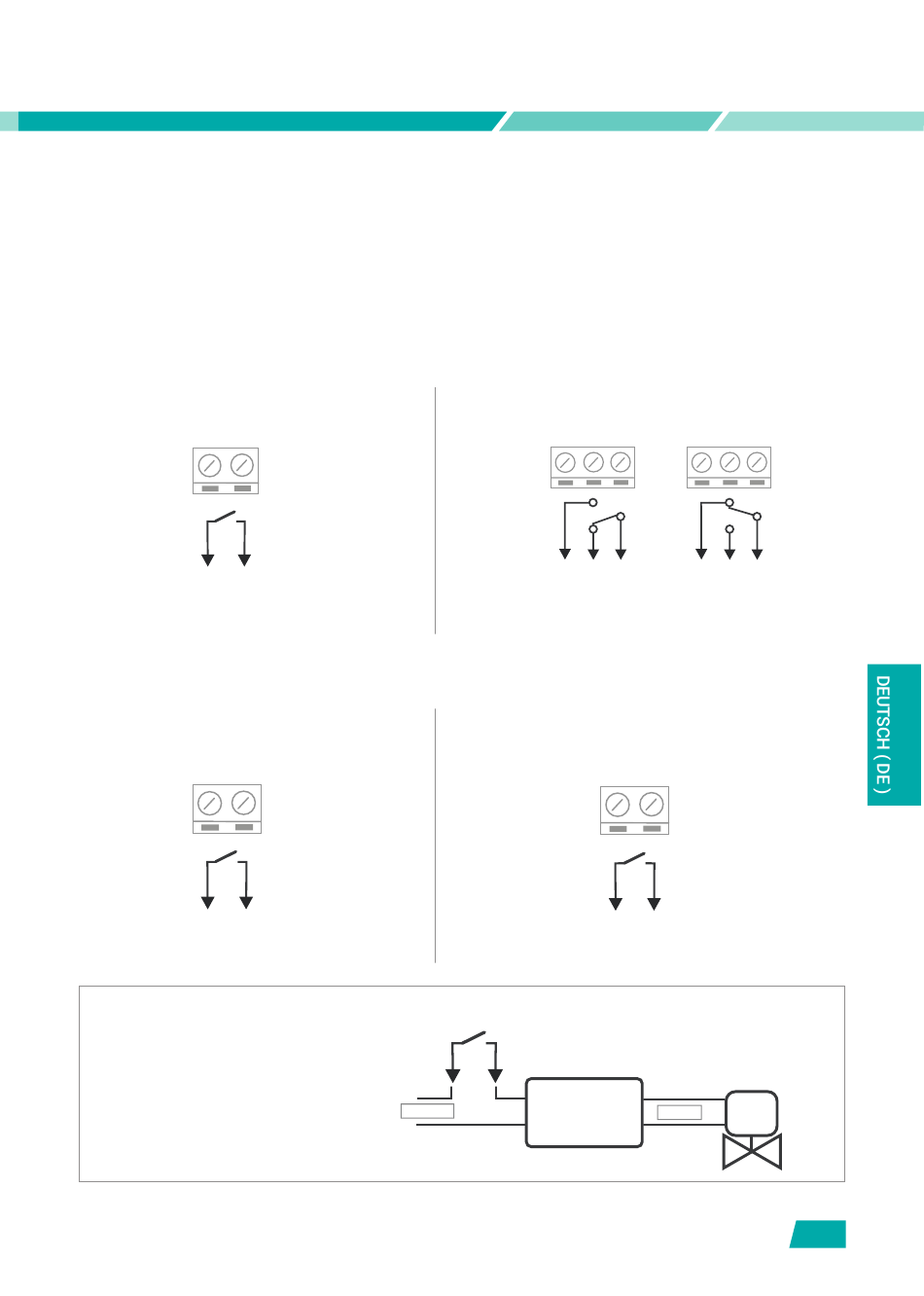

12. HILFSAUSGANG UND ALARM

Alarmausgang

Schließt bei:
• Überlastalarm.
• Unterlastalarm.
• Hochfrequenz Startsalarm.
• Phasenausfallalarm (dreiphasige Pumpen) (V1N).
• Abnormaler Strom, der von der Pumpe aufgenommen wird (+40 % der auf Imax
eingestellten Stromschwelle).
• Stromausfall (V1N).
V1M
5 6
ALARM
Hilfsausgang
Schließt bei Unterlast.
V1M
5 6
5 6 7
7 8
ALARM
AUX
ALARM
Beispiel: So verwenden Sie den
Hilfsausgang zum Nachfüllen
des Tanks
Füllstand.
Distribuido por Adajusa
5 6 7
ALARM
5 6 7
8 9
AUX
ALARM
bei niedrigem
7 8
5 6 7
ALARM
AUX
OFF
7 8
AUX
AUX
Transformator
230 VAC
V1N
8 9 5 6 7
ALARM
AUX
ON
V1N
8 9
AUX
Magnetventil für
die Befüllung
24VAC
