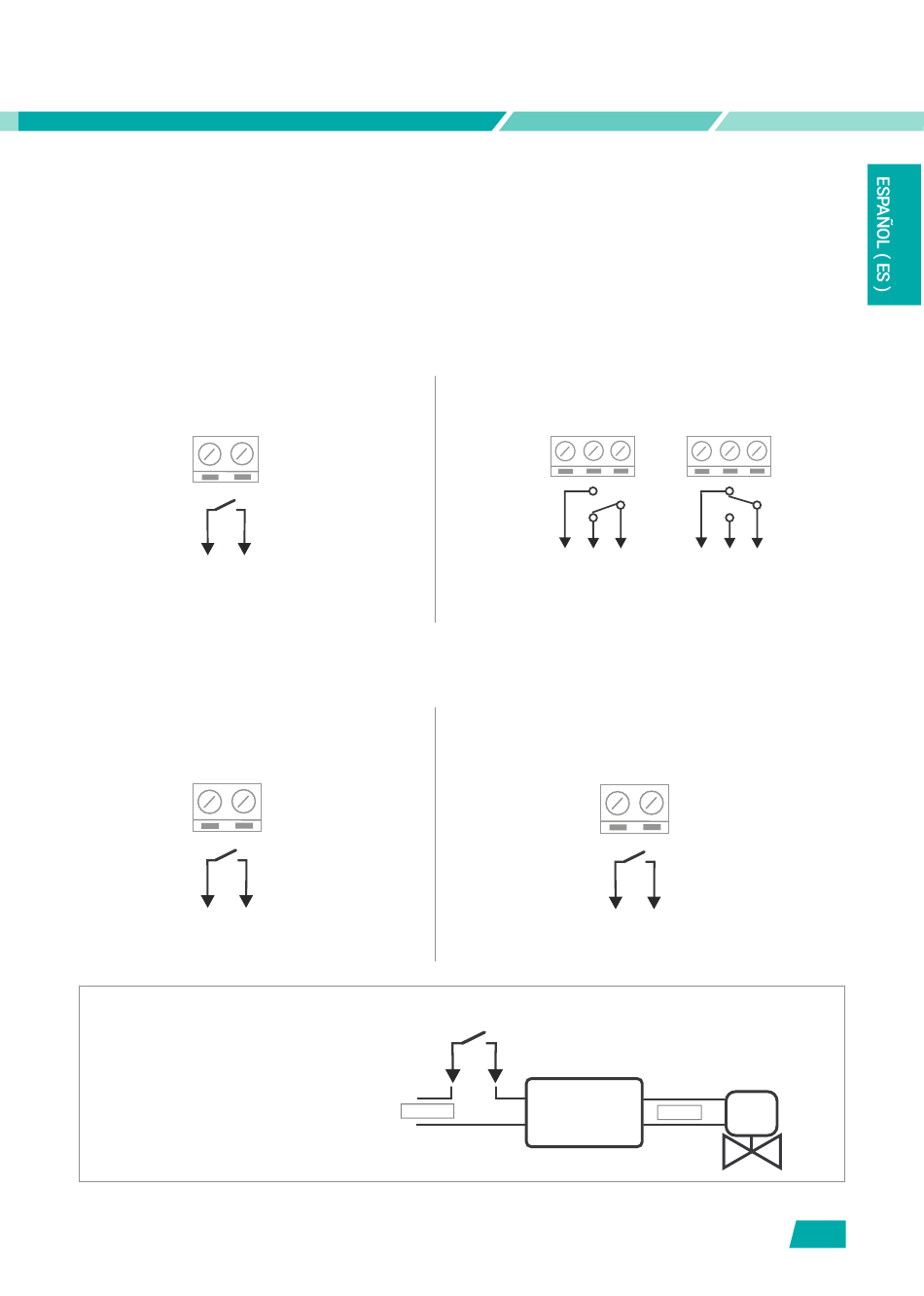

12. SALIDA DE ALARMA Y AUXILIAR

Salida de alarma
El contacto se cierra en caso de:
• Alarma de sobrecarga.
• Alarma de bajacarga.
• Alarma de frecuencia excesiva de arranques.
• Alarma de falta de fase (bombas trifásicas) (V1N).
• Consumo de la bomba anormal (+40% del valor ajustado en Imax).
• Fallo de alimentación (V1N).
V1M
5 6
ALARM
Salida auxiliar.
Se cierra en caso de nivel bajo.
V1M
5 6
5 6 7 7 8
ALARM
AUX
ALARM
Ejemplo: Cómo utilizar la salida
Aux para rellenar el depósito en
caso de nivel bajo.
Distribuido por Adajusa
5 6 7
ALARM
5 6 7 7 8
8 9
AUX
AUX
ALARM
AUX
230 VAC
V1N
7 8
5 6 7
8 9
ALARM
AUX
AUX
OFF
V1N
8 9
AUX
Transformador
24VAC
5 6 7
ALARM
ON
Electroválvula
de llenado
