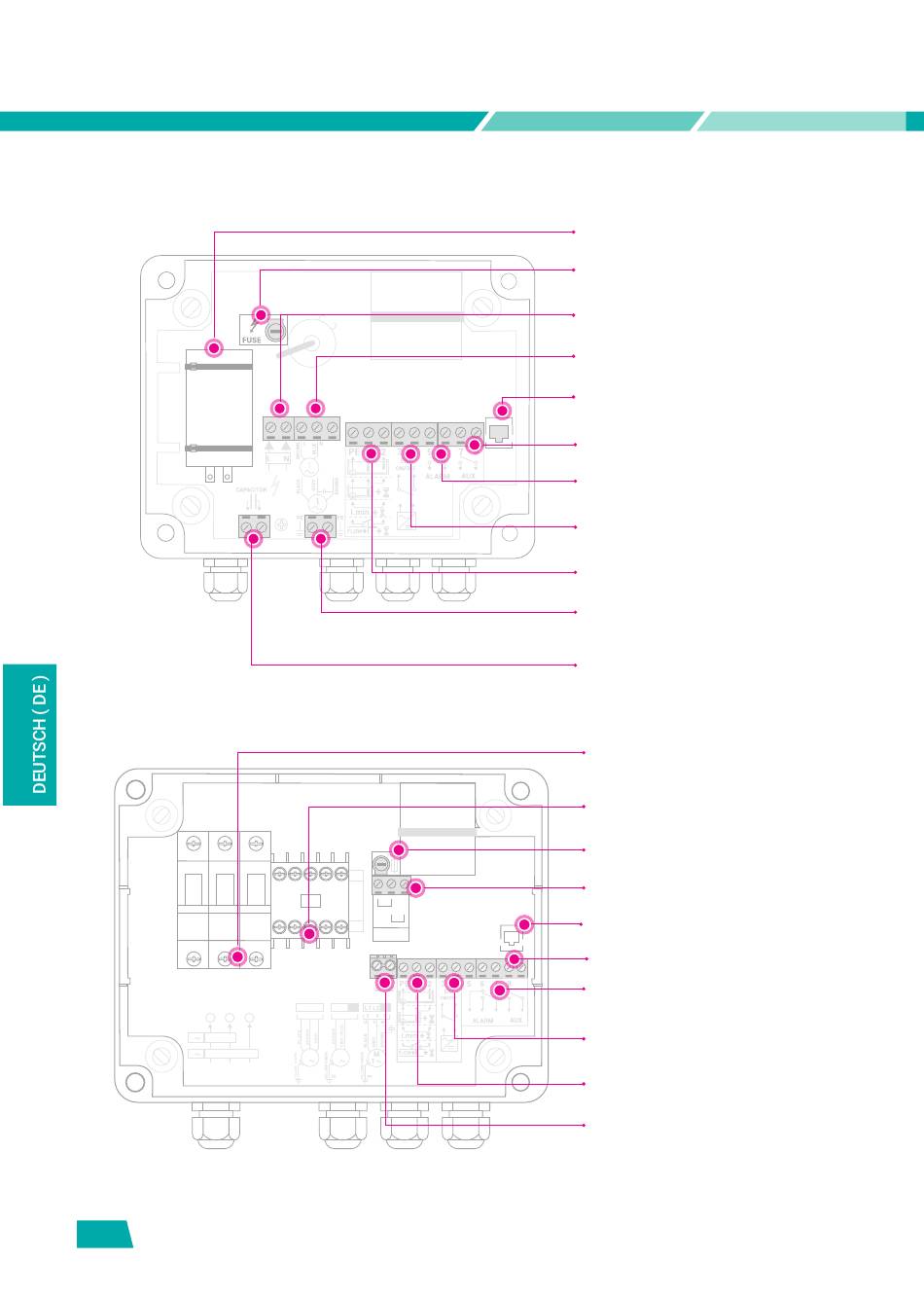

4. INTERNE VERTEILUNG

V1M
V1N
2 4
2 4 6
1 L N
L1 L2 L3
3
64
Distribuido por Adajusa
230V
2 4 6
400V
VOLTAGE
6
STANDARD MOTOR CONNECTIONS
L1 L2 L3 L1 L2
2 4 6 2 4 6
U V W U V
M M
3 1
PE
Kondensator (optional)
Feinsicherung
Spannungsversorgungseingang
Pumpenausgang
Kommunikationsanschluss
Hilfsausgang (AUX)
COM
Alarmausgang (ALARM)
Externer Steuereingang
(EXT. ON/OFF)
Pegelsteuereingang
Erdung (PE)
Startkondensatoreingang.
Spannungsversorgungseingang
Pumpenausgang
Schutzsicherung
4. Spannungauswahl
Kommunikationsanschluss
Hilfsausgang (AUX)
COM
Alarmausgang (ALARM)
9
Externer Steuereingang
(EXT. ON/OFF)
Pegelsteuereingang
Erdung (PE)
