– Prije mjerenja provjetrite unutarnje prostorije, posebno
ako je zrak prljav ili pun pare. Prostoriju nakon
provjetravanja kratko vrijeme temperirajte sve dok se
ponovno ne postigne uobičajena temperatura.
Dodjeljivanje temperatura pomoću skale

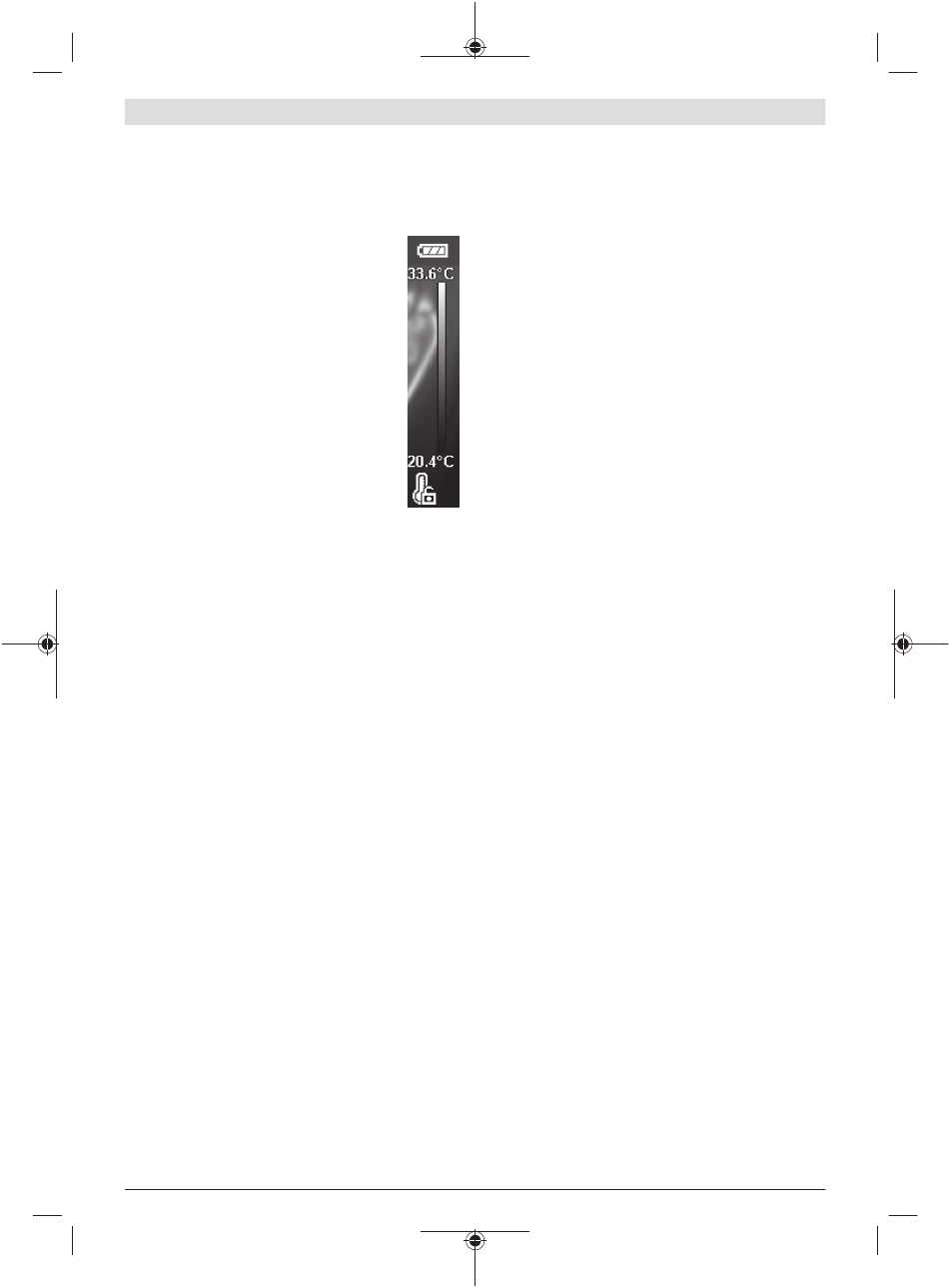

Na desnoj strani zaslona prikazuje se skala (g).
Vrijednosti na gornjem i donjem kraju orijentiraju
se prema maksimalnoj temperaturi (f) odn.
minimalnoj temperaturi (h) registriranoj na
termičkoj slici. Za skalu se procjenjuje 99,8 %
piksela. Dodjeljivanje neke boje nekoj vrijednosti
temperature na slici vrši se ravnomjerno
raspoređeno (linearno).
Pomoću različitih nijansi boja temperature se
mogu dodijeliti unutar ove dvije granične
vrijednosti. Temperatura, koja je točno između
maksimalne i minimalne vrijednosti, je tako
primjerice dodijeljena srednjem području boje na
skali.
Za određivanje temperature konkretnog područja pomaknite
mjerni alat tako da je nitni križ s pokazivačem
temperature (k) usmjeren na željenu točku odn. područje.
Kod automatskog namještanja se spektar boja na skali uvijek
raspoređuje linearno (= ravnomjerno) na cijelo mjerno
područje unutar maksimalne odn. minimalne temperature.
Mjerni alat prikazuje sve izmjerene temperature u mjernom
području u međusobnom odnosu. Ako se u nekom području,
primjerice u prikazu u boji, prikazuje toplina u paleti boja u
plavkastoj boji, to znači da plavkasta područja pripadaju
hladnijim izmjerenim vrijednostima u aktualnom mjernom
području. Ta područja mogu biti i u nekom području
temperature koja ovisno o okolnostima mogu prouzročiti
ozljede. Stoga uvijek pazite na prikazane temperature na
skali odn. izravno na nitnom križu.
Funkcije
Prilagođavanje prikaza u boji
Ovisno o situaciji mjerenja različite palete boja mogu olakšati
analizu termičke slike i jasnije prikazati objekte ili stvarna
stanja na zaslonu. Time se ne utječe na izmjerene
temperature. Samo se mijenja prikaz vrijednosti
temperature.
Za promjenu palete boja ostanite u načinu mjerenja i
pritisnite tipku sa strelicom desno (8) ili lijevo (12).
Prekrivanje termičke i stvarne slike
Za bolju orijentaciju (= prostorno dodjeljivanje prikazane
termičke slike) može se dodatno uključiti vizualna stvarna
slika kod izjednačenih područja temperature.
Napomena: Prekrivanje stvarne i termičke slike točno je na
udaljenosti od 0,55 m. U slučaju odstupanja udaljenosti od
mjernog objekta može doći do odstupanja između stvarne i
termičke slike. Ovo se odstupanje može kompenzirati
pomoću GTC Transfer softvera.
Bosch Power Tools
Mjerni alat nudi vam sljedeće mogućnosti:
– 100 % infracrvena slika
Isključivo se prikazuje termička slika.
– Slika u slici
Prikazana termička slika se izrezuje, a okolno područje se
prikazuje kao stvarna slika. Ova postavka poboljšava
lokalno dodjeljivanje mjernog područja.
– Prozirnost
Prikazana termička slika postavljena je malo prozirna
preko stvarne slike. Na taj se način objekti mogu bolje
prepoznati.
Pritiskom na tipke sa strelicama gore (5) ili dolje (10)
možete odabrati postavku.
Fiksiranje skale
Prilagođavanje raspodjele boja na termičkoj slici vrši se
automatski, ali se može i fiksirati pritiskom na desnu
funkcijsku tipku (7). To omogućuje mogućnost usporedbe
termičkih slika koje su snimljene u različitim uvjetima
temperature (npr. kod provjere postojanosti toplinskih
mostova u više prostorija) ili skrivanje iznimno hladnog ili
vrućeg objekta na termičkoj slici koja bi ga inače izobličila
(npr. radijatori kao vrući objekt pri ispitivanju toplinskih
mostova).
Za ponovno prebacivanje skale na automatski ponovno
pritisnite desnu funkcijsku tipku (7). Temperature se sada
ponovno ponašaju dinamički i prilagođavaju se izmjerenim
minimalnim i maksimalnim vrijednostima.
Funkcije mjerenja
Za pozivanje ostalih funkcija, koje vam mogu biti od pomoći
kod prikaza, pritisnite tipku Func (6). Navigirajte u
prikazanim opcijama tipkom sa strelicom lijevo (12) ili
desno (8) kako biste odabrali neku funkciju. Odaberite neku
funkciju i ponovno pritisnite tipku Func (6).
Na raspolaganju vam stoje sljedeće funkcije mjerenja:
– <Automatski>
Raspodjela boja na termičkoj slici vrši se automatski.
– <Tražilo topline>
Kod ove funkcije mjerenja prikazuju se samo više
temperature u mjernom području kao termička slika.
Područje izvan ovih viših temperatura prikazuje se kao
stvarna slika u sivim stupnjevima. Prikaz u sivim
stupnjevima sprječava da se objekti u boji ne bi krivo
doveli u vezu s temperaturama (npr. crveni kabel u
rasklopnom ormaru pri traženju pregrijanih sastavnih
elemenata). Prilagodite skalu pritiskom na tipku sa
strelicom gore (5) i dolje (10). Prikazano područje
temperature se proširuje odn. smanjuje kao termička
slika. Mjerni alat dalje mjeri minimalne i maksimalne
temperature i prikazuje ih na krajevima skale (g).
– <Tražilo hladnoće>
Kod ove funkcije mjerenja prikazuju se samo niže
temperature u mjernom području kao termička slika.
Područje izvan ovih nižih temperatura prikazuje se kao
stvarna slika u sivim stupnjevima kako se objekti u boji ne
bi krivo doveli u vezu s temperaturama (npr. plavi okvir
