May Way PD100-98G Installation, Gebrauch Und Wartung

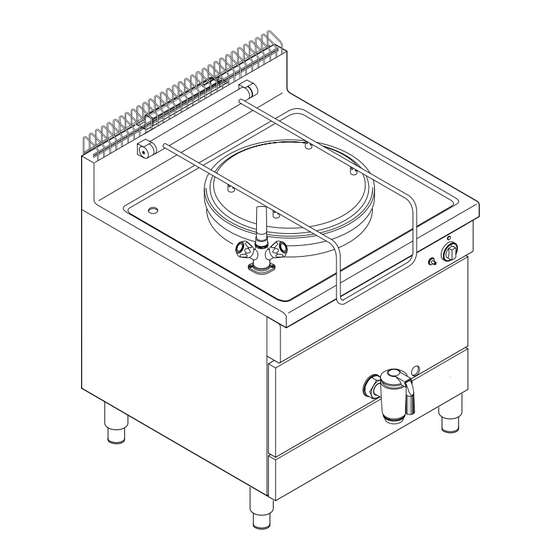

Gas-kochkessel mit direkter beheizung
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 24

Quicklinks

Diese Anleitung herunterladen
INSTALLAZIONE, USO E MANUTENZIONE
INSTALLATION, OPERATION AND MAINTENANCE INSTALACION, USO Y MANTENIMIENTO
INSTALLATION, GEBRAUCH UND WARTUNG
PENTOLA A GAS A RISCALDAMENTO DIRETTO
GAS BOILING PAN WITH DIRECT HEATING
GAS-KOCHKESSEL MIT DIREKTER BEHEIZUNG
INSTALLATION, EMPLOI ET ENTRETIEN
INSTALAÇÃO, USO E MANUTENÇÃO
MARMITE A GAZ A CHAUFFAGE DIRECT
OLLA A GAS CON CALENTAMIENTO DIRECTO
PANELA A GÁS COM AQUECIMENTO DIRECTO
PD100-98G PDA100-98G
PD150-98G PDA150-98G
1
ISTR. 036-L
23/01/03
