Tasten; Leuchtdioden - Kamstrup M-Bus Master MultiPort 250D Installations- Und Benutzeranleitung

M-Bus Master MultiPort 250D
7.1

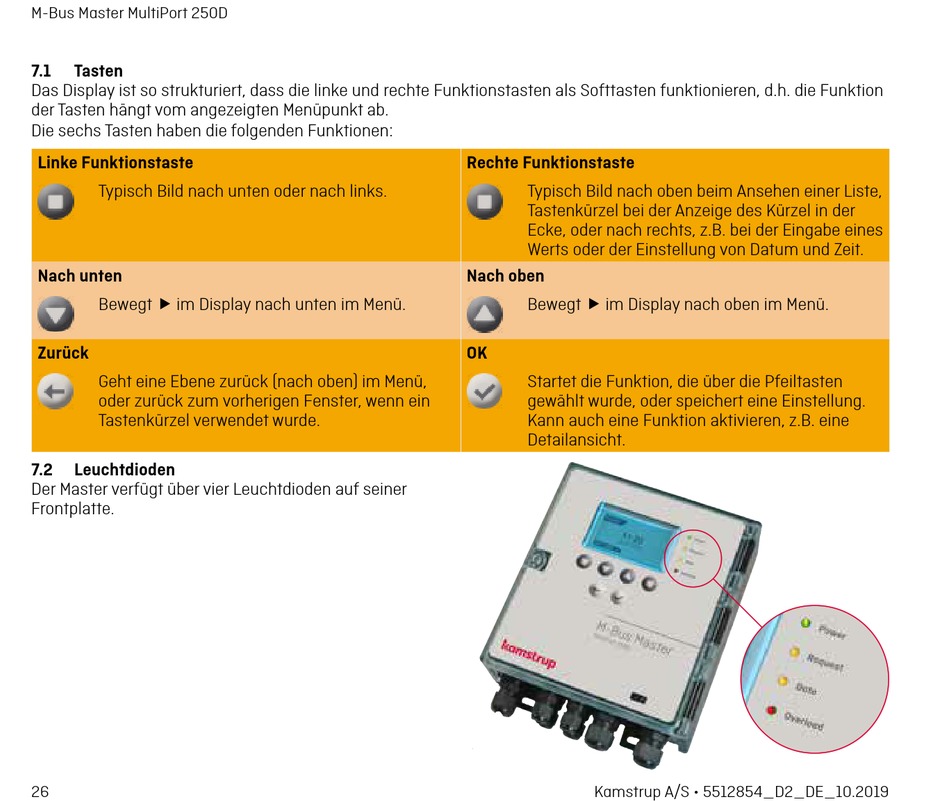

Tasten

Das Display ist so strukturiert, dass die linke und rechte Funktionstasten als Softtasten funktionieren, d.h. die Funktion
der Tasten hängt vom angezeigten Menüpunkt ab.
Die sechs Tasten haben die folgenden Funktionen:
Linke Funktionstaste
Typisch Bild nach unten oder nach links.
Nach unten
Bewegt  im Display nach unten im Menü.
Zurück
Geht eine Ebene zurück (nach oben) im Menü,
oder zurück zum vorherigen Fenster, wenn ein
Tastenkürzel verwendet wurde.
7.2

Leuchtdioden

Der Master verfügt über vier Leuchtdioden auf seiner
Frontplatte.
26
Rechte Funktionstaste
Typisch Bild nach oben beim Ansehen einer Liste,
Tastenkürzel bei der Anzeige des Kürzel in der
Ecke, oder nach rechts, z.B. bei der Eingabe eines
Werts oder der Einstellung von Datum und Zeit.
Nach oben
Bewegt  im Display nach oben im Menü.
OK
Startet die Funktion, die über die Pfeiltasten
gewählt wurde, oder speichert eine Einstellung.
Kann auch eine Funktion aktivieren, z.B. eine
Detailansicht.
Kamstrup A/S • 5512854_D2_DE_10.2019
