Fräskapazität Messerkopf
Fräskapazität Schaftfräser
Gewindebohrkapazität
(Eisen/Stahl)
(*nicht für Dauerbetrieb)
Bohrdurchmesser in Weichstahl 32 mm
Spindelausladung
Abstand Tisch/Spindel
Spindelaufnahme
Anzugstange
Spindelhub
Spindeldrehzahlen
75-435/435-2500
U/min
Max. Tischhub X-Achse
Max. Tischhub Y-Achse
Tischgröße
T-Nuten.
Maschinenabmessungen
(LxBxH)
1050x980x2100 mm
Nettogewicht
Netzanschluss
3~400V, PE, 50 Hz
Abgabeleistung
Nennstrom
Netzkabel (H05VV-F):
Bauseitige Absicherung
4.2 Schallemission
Schalldruckpegel (EN 11202):
Leerlauf Maximaldrehzahl 85 dB (A)
Die angegebenen Werte sind
Emissionswerte und nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Aufgrund der an jedem Arbeitsplatz
unterschiedlichen Gegebenheiten soll
diese Information dem Bediener eine
bessere Abschätzung der Gefährdung
und des Risikos ermöglichen.
4.3 Lieferumfang
1-13mm Bohrfutter mit Dorn MT4
Anzugstange M16
Höhenverstellkurbel und Handgriff für
den Bohrkopf
3 Tischhandräder
Bedienwerkzeug
Betriebsanleitung
Ersatzteilliste
5. Transport und Inbetriebnahme
5.1 Transport und Aufstellung
Die Maschine wird in einer
geschlossenen Kiste geliefert.
Verwenden Sie für den Transport einen
Gabelstapler oder Handwagen. Sichern
Sie die Maschine beim Transport gegen
Kippen und Umfallen.
Die Maschine ist für den Betrieb in
geschlossenen Räumen ausgelegt und
muss standsicher auf einem festen
Arbeitstisch bzw. dem mitgelieferten
Ständer angeschraubt werden.
80 mm
Aus verpackungstechnischen Gründen
32 mm
ist die Maschine nicht komplett montiert.
5.2 Montage
16/16*mm
Wenn Sie beim Auspacken
Transportschäden feststellen,
benachrichtigen Sie bitte umgehend
260 mm
Ihren Händler. Nehmen Sie das Gerät
max 460 mm
nicht in Betrieb!
MT-4
M16
Entsorgen Sie die Verpackung bitte
120 mm
umweltgerecht.
Entfernen Sie das Rostschutzfett mit
Petroleum, Dieselöl oder einem milden
560 mm
Lösungsmittel.
190 mm
240x800 mm
Schrauben Sie die Gummigriffe auf die
3 14 mm
auf die Griffstangen der Pinolen-
Höhenverstellung (A, Abb. 1).
Griffstangen in die Nabe einschrauben
und festziehen.
480 kg
Stecken Sie die Handräder (B) auf die
Tischspindeln und ziehen Sie die
Stellschrauben fest.
1,5 kW S1
Griff montieren (C).
3,7 A
4Gx1,5²
6-10A
Montage der Maschine auf den
Unterschrank oder auf eine stabile
Werkbank
Schrauben Sie die Maschine vom
Boden der Transportkiste ab.
ACHTUNG:
Die Maschine ist schwer.
JMDT-804516-DRO= 480 kg!
Stellen Sie die ausreichende
Tragfähigkeit und den einwandfreien

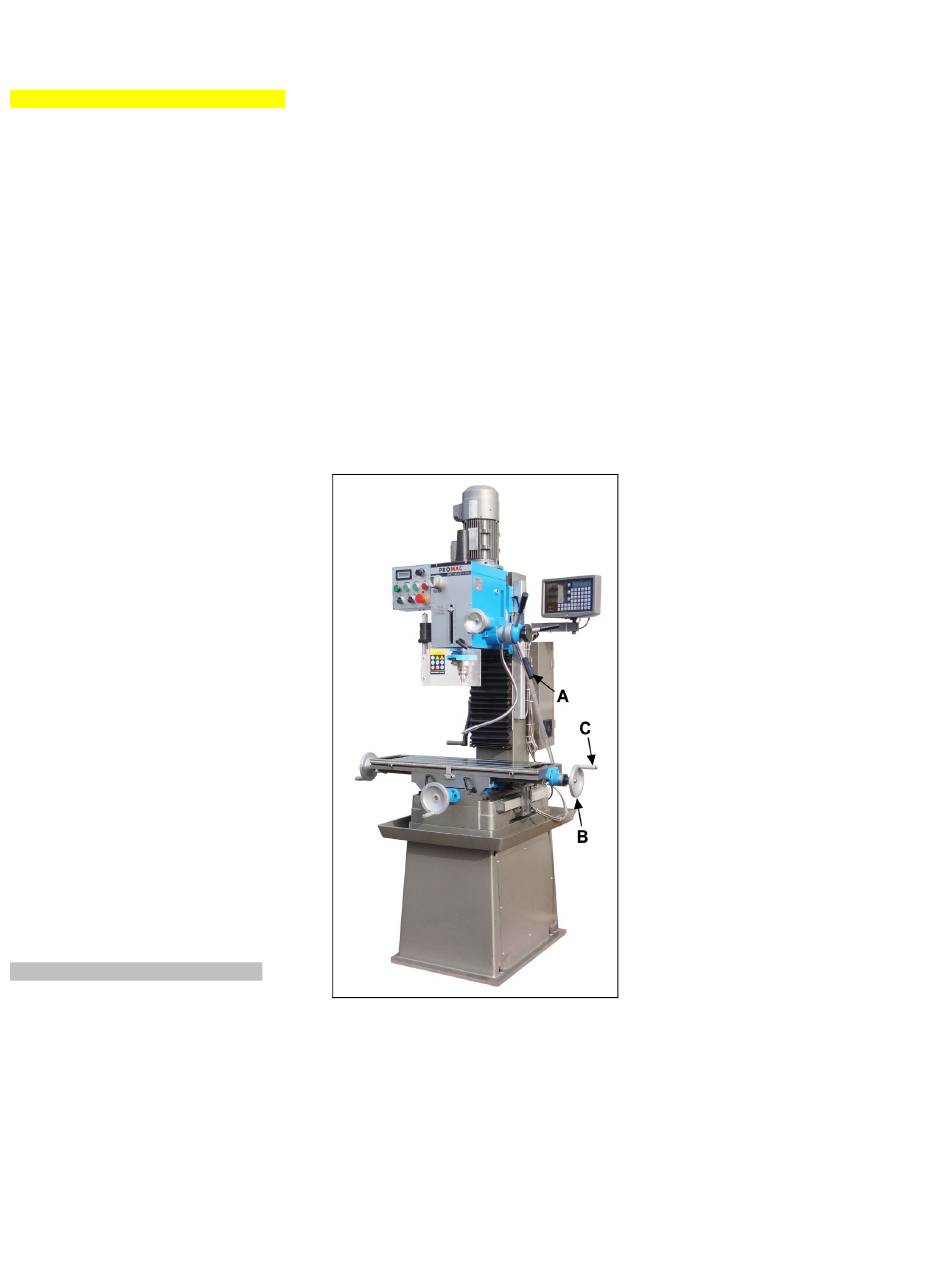

Abb. 1
Zustand Ihrer Hebezeuge sicher.
Treten Sie niemals unter schwebende
Lasten.
Setzen Sie die Maschine vorsichtig auf
den Unterschrank oder eine stabile
Werkbank.
Verwenden Sie eine
Präzisionswasserwaage, um das
Maschinenbett eben auszurichten.
Montageschrauben lösen oder
festziehen, bei Bedarf unterlegen.
Die Maschinengenauigkeit ist nur bei
ebenem Maschinentisch gegeben.
5.3 Netzanschluss
Der Netzanschluss und eventuell
verwendete Verlängerungskabel
müssen den geltenden Vorschriften
entsprechen.
Die Netzspannung muss mit den
Angaben auf dem Typenschild der
Maschine übereinstimmen.
Der Netzanschluss muss bauseitig mit
einem
6-10A Schutzschalter ausgestattet sein.
Verwenden Sie nur Anschlussleitungen
mit Kennzeichnung H05VV-F.
Anschluss‐ und Reparaturarbeiten an
der Elektroinstallation dürfen nur von
einer Elektrofachkraft durchgeführt
werden.
Der Anschluss erfolgt an der
entsprechenden Klemme im
Schaltschrank links an der Maschine.
5.4 Erstschmierung
Vor der Inbetriebnahme der Maschine
sind alle Schmierstellen zu versorgen.
Bei Nichtbeachtung sind erhebliche
Schäden möglich!
(zur Schmierung siehe Kapitel 8)
5.5 Inbetriebnahme
Prüfen Sie vor dem Starten der
Maschine die korrekte Werkzeug-
aufspannung (s. Kap. 6.2)
Mit dem grünen Ein‐Taster (K, Abb. 4)
wird die Maschine hochgefahren.
Mit dem roten Aus‐Taster am
Steuerkasten wird die Maschine
stillgesetzt (M).
Der Not-Aus Taster (L) stoppt alle
Maschinenfunktionen.
Achtung:
Die Maschine bleibt unter Spannung.
Entriegeln Sie den Not-Aus Taster
durch Drehung im Uhrzeigersinn.
Die Vorwärts-/Rückwärts-Tasten (P/Q)
dürfen nur bei Maschinenstillstand
betätigt werden.
