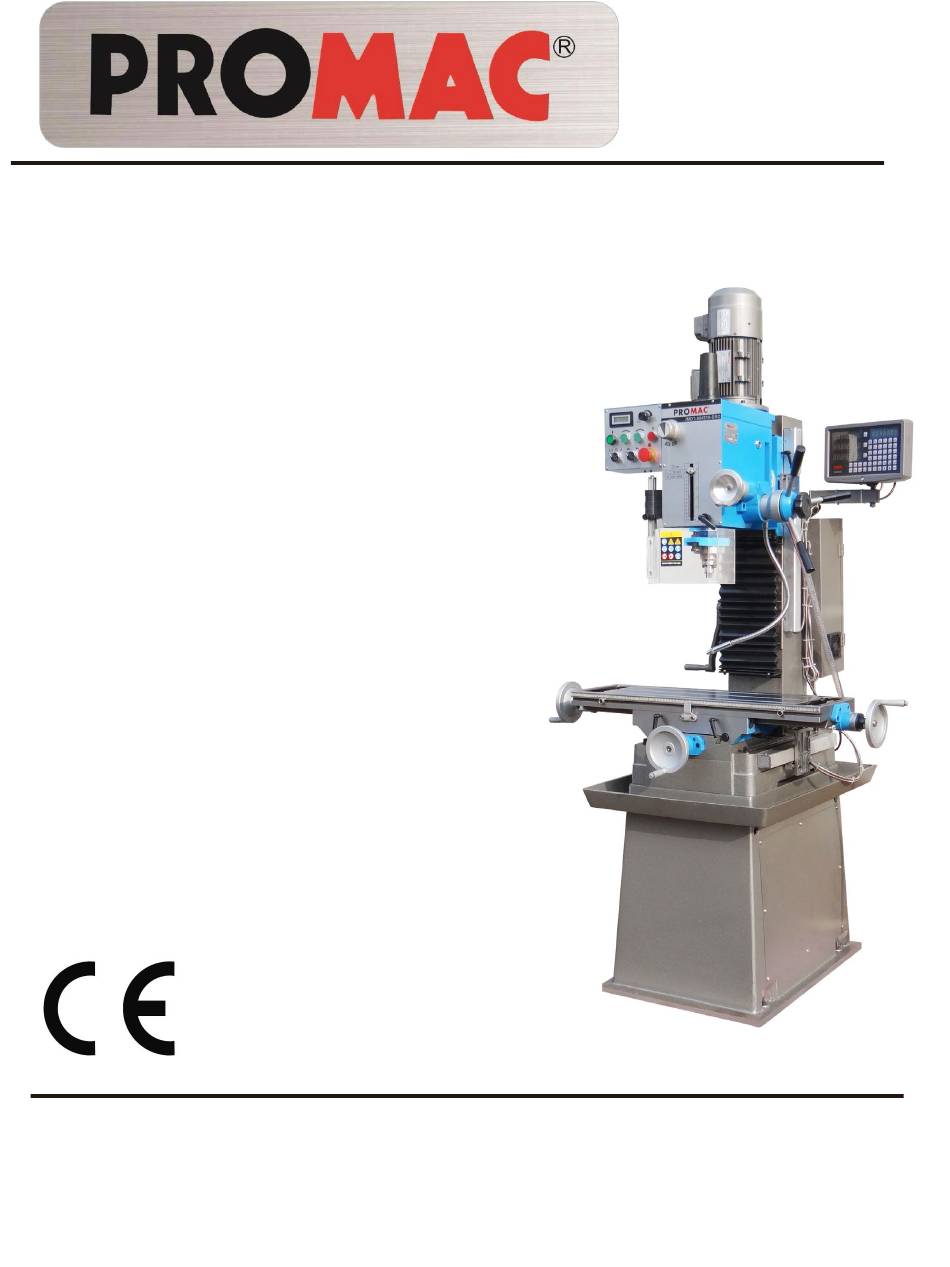

- Seite 1 09-2020 JMDT-804516-DRO Milling drilling centre Bohr- Fräsmaschine Perceuse fraiseuse Frankreich TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, Frankreich www.promac.fr...
- Seite 2 CE-Konformitätserklärung Déclaration de Conformité CE Product / Produkt / Produit: Milling Drilling Machine / Bohr- und Fräsmaschine / Fraiseuse Perceuse JMDT-804516-DRO Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: TOOL FRANCE SARL, 9 Rue des Pyrénées, 91090 LISSES, France We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Seite 3: Inhaltsverzeichnis
BETRIEBSANLEITUNG Sehr geehrter Kunde, Vielen Dank für das Vertrauen, das Sie uns mit dem Kauf Ihrer neuen PROMAC-Maschine entgegengebracht haben. Diese Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung des JMDT- 804516 Fräs- und Bohrzentrums erstellt worden. Bitte lesen Sie diese Bedienungsanleitung mit allen Anlagen aufmerksam durch. -
Seite 4: Restrisiken
Betrieb ist oder laufender Maschine. 4.1 Technische Daten nachläuft. Wenn ein Werkstück so über den Tisch JMDT-804516-DRO: Lassen Sie eine laufende Maschine hinausragt, dass es ohne Stütze Bohrkapazität (Eisen/Stahl) 45/45*mm niemals unbeaufsichtigt! Bevor Sie den herunterfällt oder kippt, spannen Sie es... -
Seite 5: Lieferumfang
ACHTUNG: Die Maschine ist für den Betrieb in Die Maschine ist schwer. Die Vorwärts-/Rückwärts-Tasten (P/Q) geschlossenen Räumen ausgelegt und JMDT-804516-DRO= 480 kg! muss standsicher auf einem festen dürfen nur bei Maschinenstillstand Stellen Sie die ausreichende Arbeitstisch bzw. dem mitgelieferten betätigt werden. -
Seite 6: Bedienelemente
Magnesium niemals schneiden - WARNUNG: hohe Brandgefahr! Die Spindeldrehrichtung niemals bei Messungen und Einstellungen dürfen laufender Maschine wechseln. nur bei Stillstand der Maschine durchgeführt werden. Unsachgemäße Bedienung kann zu Schäden am Fw/Rev-Schalter und am Bei Gefahr die Not-Aus Taste Getriebe führen. drücken. -
Seite 7: Rüst- Und Einstellarbeiten
die mögliche Drehzahl. eingestellt, es sollte kein weiteres Justieren nötig sein. Falls eine Justierung erforderlich ist: Zum Beispiel: Lösen Sie den Knopf (X, Abb. 5) um ca. Das Fräsen von Baustahl mit einem 20 6 mm. mm Schaftfräser ermöglicht eine Die Federabdeckung (Y) nicht Drehzahl von entfernen! -
Seite 8: Bohren Vorbereiten
Lösen Sie drei Muttern (U, Abb. 8). Wöchentlich ölen: Ziehen Sie die Spielausgleichsschraube DIN 51502 CG ISO VG68 auf der Vorschubspindel fest um das Schwenken Sie den Kopf auf die (z. B. BP Maccurat 68, Castrol Magna BD Spiel zu reduzieren. gewünschte Gradzahl auf der Skala, 68, Mobil Vectra 2) dann die drei Muttern fest anziehen, um... - Seite 9 Diverses Zubehör entnehmen Sie bitte der PROMAC-Preisliste...
- Seite 10 JMDT-804516-DRO Spindelstock-Baugruppe -1...
- Seite 11 JMDT-804516-DRO Stückliste für Spindelstock-Baugruppe -1 Index. Artikel- Beschreibung Größe JMDT804516-1001 Bohrkopfkörper 20010B JMDT804516-1002 Bohrkopfkörper-Abdeckung 20011B JMDT804516-1003 Inn. Sicherungsring Φ62 GB/T893.1-1986 JMDT804516-1004 Inn. Sicherungsring Φ35 GB/T894.1-1986 JMDT804516-1005 luftdichte Basis 20018B JMDT804516-1006 luftdichter Ring 45×35X10 GB/T9877.1-1988 JMDT804516-1007 Motor 1.5KW JMDT804516-1008 Schraube M8X25...
- Seite 12 JMDT-804516-DRO Stückliste für Spindelstock-Baugruppe -1 Index. Artikel- Beschreibung Größe JMDT804516-1050 Passfeder 5X50 GB/T1096-2003 JMDT804516-1051 Passfeder 6X18 GB/T1096-2003 JMDT804516-1052 Passfeder 6X18 GB/T1096-2003 JMDT804516-1053 Spindelpinole 20019 JMDT804516-1054 Spindel 20104B JMDT804516-1055 Lager 30207 /P5 JMDT804516-1056 Lager 30206 /P5 JMDT804516-1057 Keilnutbuchse Z25 20114V JMDT804516-1058...
- Seite 13 JMDT-804516-DRO Stückliste für Spindelstock-Baugruppe -1 Index. Artikel- Beschreibung Größe JMDT804516-1100 Schraube M5X12 GB/T70.1-2000 JMDT804516-1101 Stift 3X12 JMDT804516-1102 Passfeder 8X20 JMDT804516-1103 Schraube M5X20 JMDT804516-1104 Stift 3X15 GB/T879.2-2002 JMDT804516-1105 Feste Schraube 20124B JMDT804516-1106 Fester, dichter Block 20203B JMDT804516-1107 Fester, dichter Block 20202B...
- Seite 14 JMDT-804516-DRO SOCKEL-TEILE -2...
- Seite 15 JMDT-804516-DRO Stückliste für SOCKEL-TEILE -2 Index. Artikel- Beschreibung Größe JMDT804516-2001 Sockel 10010 JMDT804516-2002 Säule 10013 JMDT804516-2003 Vierkantflansch 10021 JMDT804516-2004 Heben und senken Basis 10016 JMDT804516-2005 Keilleiste 10025 JMDT804516-2006 Schraube 10106 JMDT804516-2007 Lager 51103 GB/T301-1995 JMDT804516-2008 Tischschraube 10104 JMDT804516-2009 Drehkupplung 10102...
- Seite 16 JMDT-804516-DRO Stückliste für SOCKEL-TEILE -2 Index. Artikel- Beschreibung Größe JMDT804516-2051 Feste Block-Halterung 10109 JMDT804516-2052 Keilleiste 10023 JMDT804516-2053 Schraube M6X16 GB/T818-2000 JMDT804516-2054 Heben und senken 10017 JMDT804516-2055 Welle 10113 JMDT804516-2056 Zahnrad 20109 JMDT804516-2057 Lager 6004 GB/T276-1994 JMDT804516-2058 Unterlegscheibe 100218 JMDT804516-2059 Flansch 10015 GB/T879.2-2002...
- Seite 17 JMDT-804516-DRO Schaltplan Index. Artikel- Beschreibung Spz. JMDT804516DRO -QS Netzschalter JCH13-20 20/41000 AC21A 380V 20A JMDT804516DRO - Leitungsschutzschalter JCM6-25 GV2ME14C/6-10A JMDT804516DRO - Leitungsschutzschalter DZ47-63 C2 230/400V JMDT804516DRO -TC Transformator JBK5 400V 24V JMDT804516DRO - Not-Aus-Taster LA125H-BS542 AC15 240V 3A JMDT804516DRO -...
- Seite 18 JMDT804516DRO -KA Schütz 3TB41 Ui=660V Ith=30A 24V/50HZ JMDT804516DRO -SA Kühlpumpentaste LA125H-BD21 AC15 240V 3A JMDT804516DRO - Schalter Bohren / LA125H-BD33 AC15 240V 3A Gewindeschneiden JMDT804516DRO -KT Zeitrelais H3Y-2 24VAC 5A JMDT804516DRO - Motor YVF90L-4 400V/5-100Hz/3PH 1.5kw JMDT804516DRO - Motor G-90 230V/50Hz/1PH 0.03kw JMDT804516DRO - Motor...
- Seite 19 JMDT-804516-DRO Zubehör Index. Artikel- Beschreibung Größe Anzugstange Adapter MT4/MT3 Schneidleiste für Bohrfutter MT4/B16 Bohrfutter B16 Φ1～Φ 13mm T-Nut-Bolzen M12×55 Unterlegscheibe Mutter Gekippter Keil Maulschlüssel 19-22/22-24 Dorn MT4/M16 Sechskant-Schlüsselsatz #2.5,#3, #4, #5, #10 Ölspritze...
