Gebrauchsanleitung
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen PROMAC-Maschine entgegengebracht haben. Diese
Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der

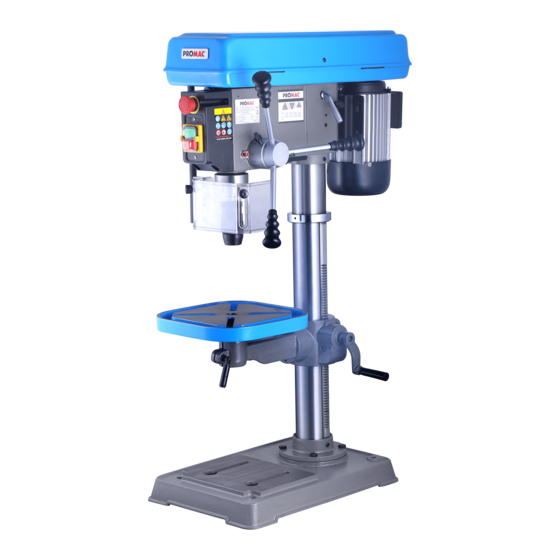

Ständerbohrmaschine
Gebrauchsanleitung und der beiliegenden Dokumente. Lesen Sie diese Anleitung vollständig, insbesondere die
Sicherheitshinweise, bevor Sie die Maschine zusammenbauen, in Betrieb nehmen oder warten. Um eine maximale Lebensdauer
und Leistungsfähigkeit Ihrer Maschine zu erreichen befolgen Sie bitte sorgfältig die Anweisungen.
Inhaltsverzeichnis
1. Konformitätserklärung
2. Garantieleistungen
3. Sicherheit
Bestimmungsgemäße Verwendung
Allgemeine Sicherheitshinweise
1. Konformitätserklärung
Wir erklären in alleiniger
Verantwortlichkeit, dass dieses
Produkt mit den auf Seite 2
angegebenen Richtlinien*
übereinstimmt.
Bei der Konstruktion wurden folgende
Normen** berücksichtigt.
JD-3285-M
or
JD-3285-T
2. Garantieleistungen
TOOL FRANCE SARL garantiert, dass
das/die von ihr gelieferte/n Produkt/e
frei von Material- und
Herstellungsfehlern ist.
Diese Garantie deckt keinerlei Mängel,
Schäden und Fehler ab, die - direkt
oder indirekt - durch falsche oder nicht
sachgemäße Verwendung,
Fahrlässigkeit, Unfallschäden,
Reparaturen oder unzureichende
Wartungs- oder
Reinigungsarbeiten sowie durch
natürliche Abnutzung durch den
Gebrauch verursacht werden.
Weitere Einzelheiten zur Garantie
können den allgemeinen
Geschäftsbedingungen (AGB)
entnommen werden.
Diese können Ihnen auf Wunsch per
Post oder Mail zugesendet werden.
TOOL FRANCE SARL behält sich das
Recht vor, jederzeit Änderungen am
Produkt und am Zubehör
vorzunehmen.
3. Sicherheit
3.1 Bestimmungsgemäße
Verwendung
Diese Stemm-Maschine ist
ausschließlich zum Stemmen von Holz
und Holzersatzstoffen geeignet.
Die Bearbeitung anderer Werkstoffe ist
nicht zulässig bzw. darf in Sonderfällen
nur nach Rücksprache mit dem
Maschinenhersteller erfolgen.
Es dürfen nur Werkstücke bearbeitet
werden welche sicher aufgelegt und
gespannt werden können.
Die bestimmungsgemäße Verwendung
beinhaltet auch die Einhaltung der vom
Hersteller angegebenen Betriebs- und
Wartungsanweisungen.
erstellt
worden.
Beachten
Sie
bitte
die
Informationen
Die Maschine darf ausschließlich von
Personen bedient werden, die mit
Betrieb und Wartung vertraut und über
die Gefahren unterrichtet sind.
Das gesetzliche Mindestalter ist
einzuhalten.
Neben den in der Gebrauchsanleitung
enthaltenen Sicherheitshinweisen und
den besonderen Vorschriften Ihres
Landes sind die für den Betrieb von
Holzbearbeitungsmaschinen allgemein
anerkannten fachtechnischen Regeln
zu beachten.
Jeder darüber hinaus gehende
Gebrauch gilt als nicht
bestimmungsgemäß und für daraus
resultierende Schäden haftet der
Hersteller nicht. Das Risiko trägt allein
der Benutzer.
3.2 Allgemeine Sicherheitshinweise
Ständerbohrmaschine können bei
unsachgemäßem Gebrauch gefährlich
sein. Deshalb ist zum sicheren
Betreiben die Beachtung der
zutreffenden Unfallverhütungs-
Vorschriften und der nachfolgenden
Hinweise erforderlich.
Lesen und verstehen Sie die komplette
Gebrauchsanleitung bevor Sie mit
Montage oder Betrieb der Maschine
beginnen.
Bewahren Sie die
Bedienungsanleitung, geschützt vor
Schmutz und Feuchtigkeit, bei der
Maschine auf, und geben Sie sie an
einen neuen Eigentümer weiter.
dieser
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Promac JD-3285-M
Inhaltszusammenfassung für Promac JD-3285-M
-
Seite 1: Inhaltsverzeichnis
DE - DEUTSCH Gebrauchsanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen PROMAC-Maschine entgegengebracht haben. Diese Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der Ständerbohrmaschine... - Seite 2 An der Maschine dürfen keine Niemals in die laufende Maschine Nicht auf der Maschine stehen. Veränderungen, An- und Umbauten greifen. Arbeiten an der elektrischen vorgenommen werden. Seien Sie aufmerksam und Ausrüstung der Maschine dürfen nur Überprüfen Sie täglich vor dem konzentriert.
-
