Restrisiken; Maschinendaten; Technische Daten; Schallemission - Promac Jd-1350 Betriebsanleitung

Bohrmaschine
Vorschau ausblenden Andere Handbücher für JD-1350:
Inhaltsverzeichnis
Verwenden Sie auf dieser
Bohrmaschine keine
Drahtbürstwerkzeuge, Oberfräsen und
Fräser, Kreisschneider und
Rotationshobel.
Um Verletzungen durch von der Feder
herausgeschleuderte Teile zu
vermeiden, befolgen Sie beim
Einstellen der Federspannung der
Pinole genau die Anweisungen.
Um Verletzungen durch von der Feder
herausgeschleuderte Teile zu
vermeiden, befolgen Sie genau die
Anweisungen in Kapitel 7.5.

3.3 Restrisiken

Bei bestimmungsgemäßem Gebrauch
der Maschine können dennoch einige
Restrisiken bestehen.
Der rotierende Bohrer kann
Verletzungen verursachen.
Ausgeschleuderte Werkstücke und
Werkstückteile können zu
Verletzungen führen.
Späne, Staub und Lärm können die
Gesundheit gefährden. Tragen Sie
unbedingt persönliche
Schutzausrüstung wie z.B. eine
Schutzbrille und Atemschutz.
Verwenden Sie eine geeignete
Absaugung.
Durch eine ungeeignete Netzleitung
bzw. ein beschädigtes
Netzanschlusskabel kann es zu
Verletzungen durch die Einwirkung
elektrischen Stromes kommen.

4. Maschinendaten

4.1 Technische Daten

Bohrdurchmesser in Weichstahl 13 mm
Spindelausladung 105 mm
Spindelverfahrweg 50 mm
Spindelkonus B16
Säulendurchmesser 48 mm
Tischabmessungen Ø170 mm
Anzahl Drehzahlen 6
Drehzahlbereich 400 - 3450 U/min
Maschinenmaße 420x220x605 mm
Gewicht 14 kg
Netzanschluss
230V ~1/N/PE 50Hz
Abgabeleistung 0,10 kW S1
Nennstrom
1,5 A
Netzkabel (H07RN-F):
Bauseitige Absicherung 10A

4.2 Schallemission

Schalldruckpegel
(gemäß EN ISO 11202):
Leerlauf
Betrieb
Die angegebenen Werte sind
Emissionswerte und nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Aufgrund der an jedem Arbeitsplatz
unterschiedlichen Gegebenheiten soll
diese Information dem Bediener eine
bessere Abschätzung der Gefährdung
und des Risikos ermöglichen.

4.3 Lieferumfang

Maschinensockel
Säulen und Tischhalterung
Bohrmaschinenkopf
Tisch
Tischhalterung Feststellgriff
3 Höhenverstellkurbeln
Bohrfutter
Bohrfutterschutz
Bedienwerkzeug
Montagesatz
Betriebsanleitung
Ersatzteilliste.

5. Transport und Inbetriebnahme

5.1 Transport und Aufstellung

Die Maschine ist für den Betrieb in
geschlossenen Räumen ausgelegt und
muss standsicher auf einem festen
und ebenen Tisch aufgestellt werden.
Die Maschine kann bei Bedarf
verschraubt werden.
Aus verpackungstechnischen Gründen
ist die Maschine nicht komplett
montiert.

5.2 Montage

Wenn Sie beim Auspacken
Transportschäden feststellen,
benachrichtigen Sie bitte umgehend
Ihren Händler. Nehmen Sie das Gerät
nicht in Betrieb!
Entsorgen Sie die Verpackung bitte
umweltgerecht.
Entfernen Sie das Rostschutzmittel mit
einem milden Lösungsmittel.

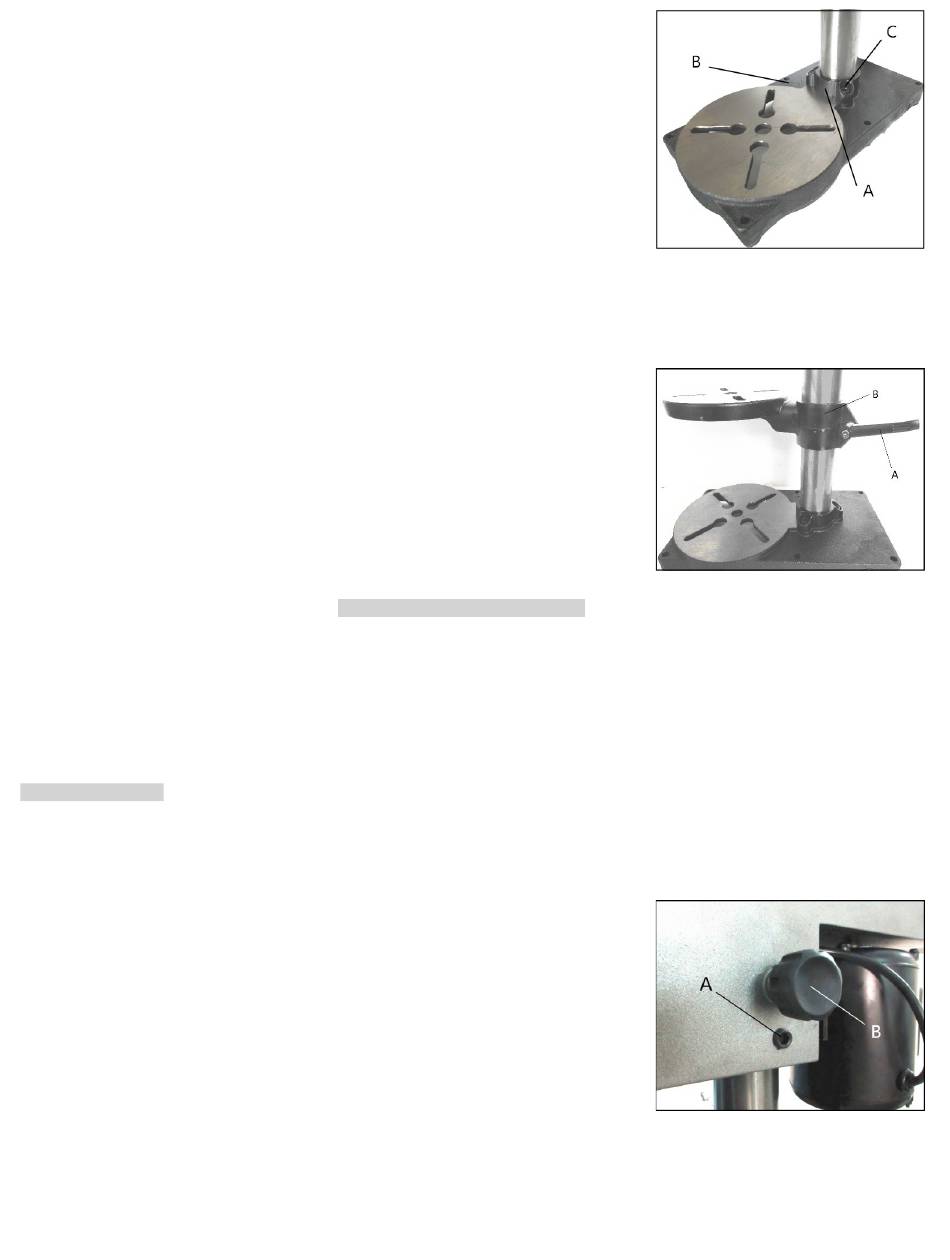

Befestigen Sie die Säule (A, Abb. 1)
3X1,5 mm²
am Sockel (B) und ziehen Sie dann die
drei Sechskantschrauben (C) fest.
LpA 69,6 dB(A)
LpA 79,0 dB(A)
Abb. 1
Schieben Sie den Tisch in die
passende Höhe und fixieren Sie dann
den Feststellgriff (A, Abb. 2) an der
Halterung (B).
Abb. 2
Heben Sie den Bohrmaschinenkopf
mit Hilfe einer zweiten Person
vorsichtig oben auf die Säule.
ACHTUNG:
Der Bohrmaschinenkopf ist schwer!
Gehen Sie beim Hinaufheben auf
die Säule vorsichtig vor!
Drehen Sie den Bohrmaschinenkopf
so, dass die Seiten der
Riemenabdeckung parallel zu den
Seiten des Maschinensockel
ausgerichtet sind.
Ziehen Sie die Schrauben (A, Abb. 3)
fest.
Abb. 3
Bringen Sie die Griffe für die
Höhenverstellkurbel (A, Abb. 4) in der
Nabe (B) an.
