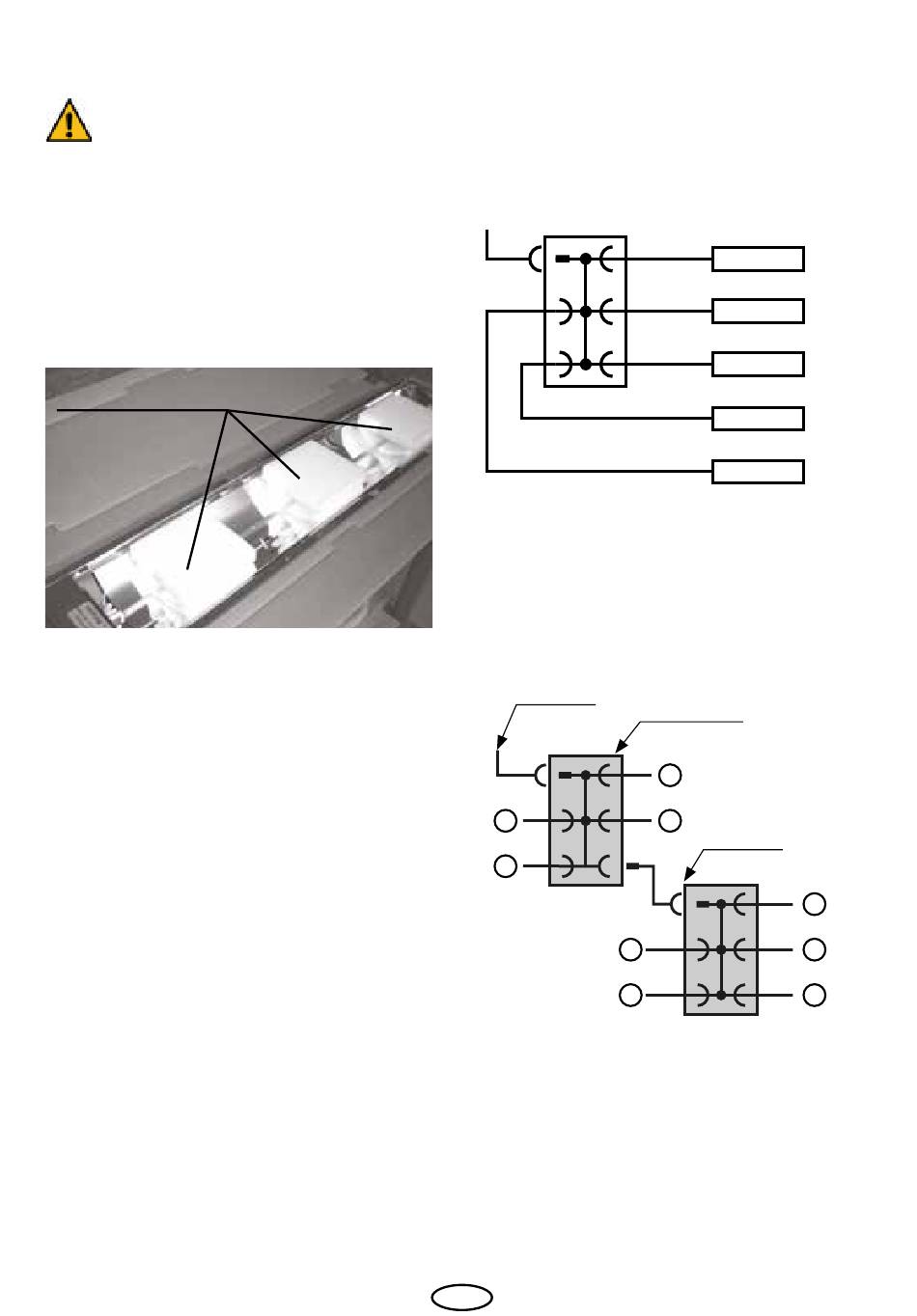

Перед монтажом
Внимание!
Перед установкой удалить транспортиро-
вочные прокладки. Сначала снять решет-
ку. Затем полностью вынуть пенопласто-
вые прокладки, включая мелкие части.
Не повредите нагреватель!
Защитные прокладки
Электр. подключение
Подключите ИК-нагреватель к пульту управ-
ления согласно схеме подключений для дан-
ного пульта управления.
Все соединительные провода следует про-
ложить через соответствующие полые труб-
ки и иным образом обеспечить их защищен-
ность.
При необходимости подключения несколь-
ких ИК-нагревателей к одной линии исполь-
зуйте модульный соединительный адаптер
(арт. 94.7812), см. рис. 2. Допускается каскад-
ное соединение двух адаптеров друг с дру-
гом, см. рис. 2b.
Максимальная нагрузка в любом случае не
должна превысить 3.5 кВт!
При двух адаптерах Вы можете в совокупно-
сти подключить до 9 ИК-нагревателей к одной
линии (макс. нагрузка до 3,5 кВт!), см. рис. 2b.
Пример подключения5 нагревателей к одной
линии при помощи одного адаптера
К пульту
управления
Рис. 1
Пример подключения 9 нагревателей к одной
линии при помощи двух адаптеров
Кабель
арт. 94.7813
2
4
ИК-нагреватели -
до 3500 Вт
RU
Модульный адаптер
Модульн. адаптер
арт. 94.7811
1
Модульн. адаптер
3
арт. 94.7812
6
8
ИК-нагреватели -
до 3500 Вт
Рис. 2
5
7
9
Рис. 2b
