Bildschirm Verdrahtungsschema mehrere Fehler

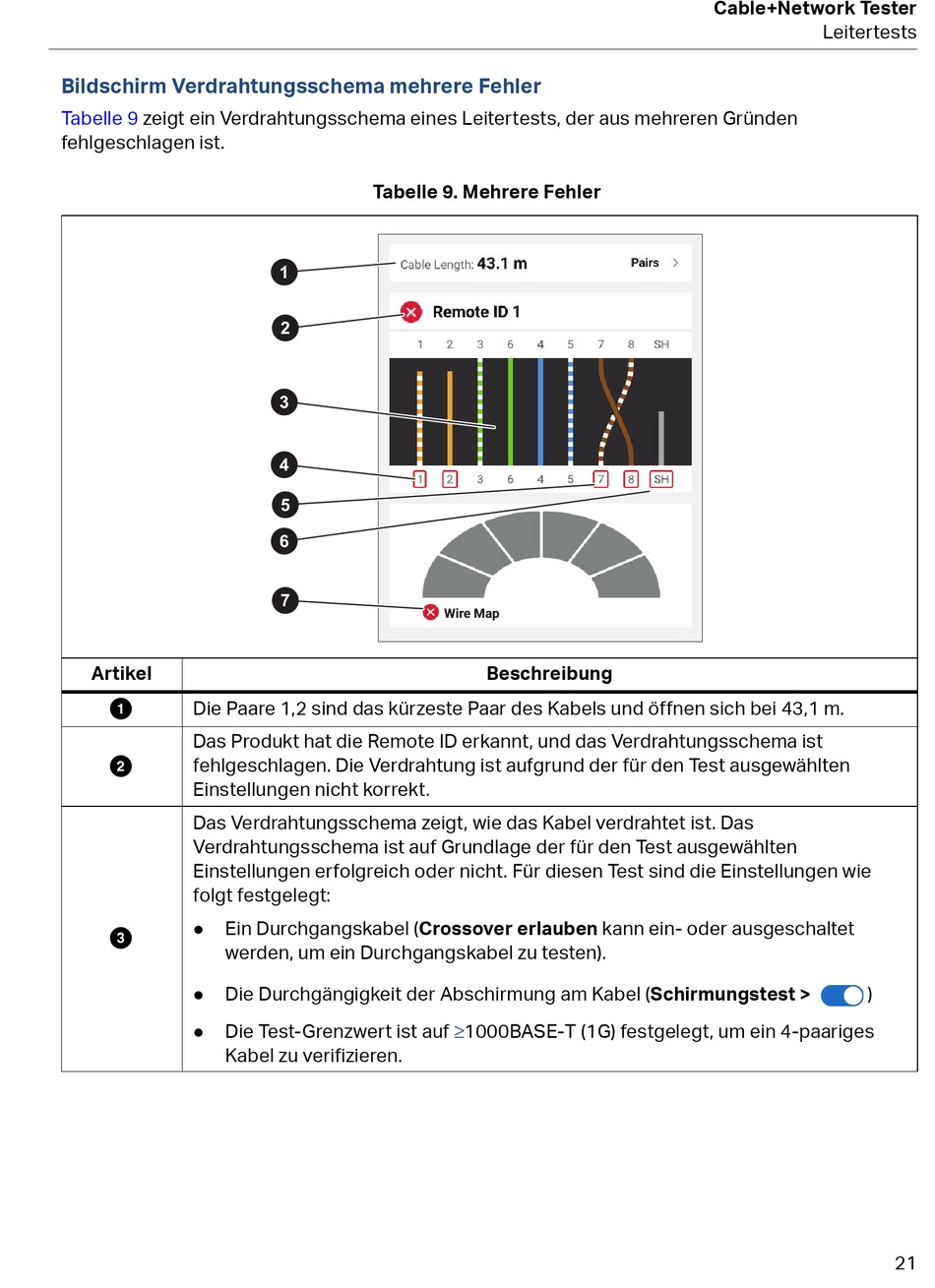

Tabelle 9 zeigt ein Verdrahtungsschema eines Leitertests, der aus mehreren Gründen
fehlgeschlagen ist.
Artikel
Die Paare 1,2 sind das kürzeste Paar des Kabels und öffnen sich bei 43,1 m.

Das Produkt hat die Remote ID erkannt, und das Verdrahtungsschema ist
fehlgeschlagen. Die Verdrahtung ist aufgrund der für den Test ausgewählten

Einstellungen nicht korrekt.
Das Verdrahtungsschema zeigt, wie das Kabel verdrahtet ist. Das
Verdrahtungsschema ist auf Grundlage der für den Test ausgewählten
Einstellungen erfolgreich oder nicht. Für diesen Test sind die Einstellungen wie
folgt festgelegt:
Ein Durchgangskabel (Crossover erlauben kann ein- oder ausgeschaltet


werden, um ein Durchgangskabel zu testen).
Die Durchgängigkeit der Abschirmung am Kabel (Schirmungstest >

Die Test-Grenzwert ist auf ≥1000BASE-T (1G) festgelegt, um ein 4-paariges

Kabel zu verifizieren.
Tabelle 9. Mehrere Fehler
1
2
3
4
5
6
7
Wire Map
1
Beschreibung
