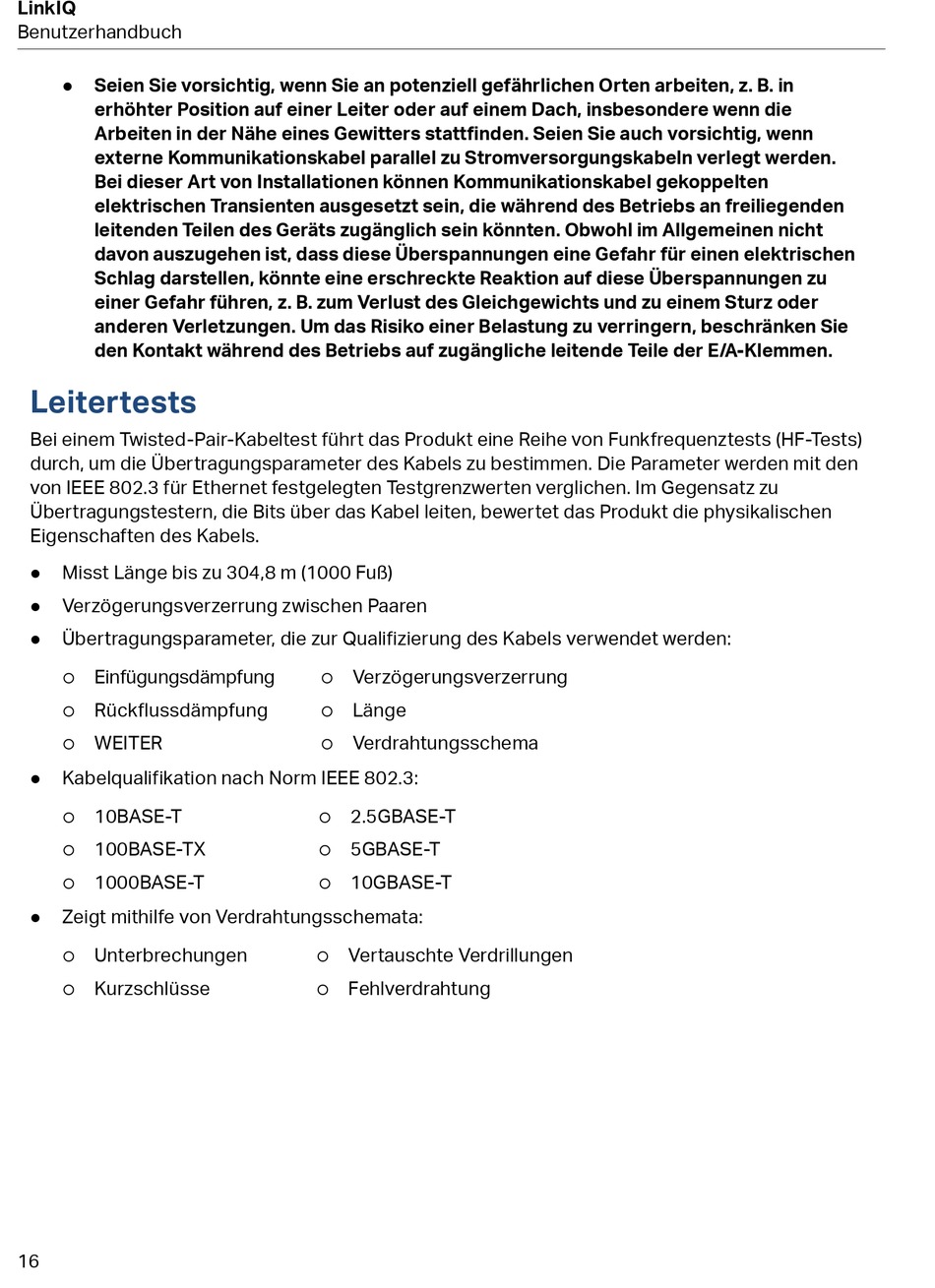

Seien Sie vorsichtig, wenn Sie an potenziell gefährlichen Orten arbeiten, z. B. in

erhöhter Position auf einer Leiter oder auf einem Dach, insbesondere wenn die
Arbeiten in der Nähe eines Gewitters stattfinden. Seien Sie auch vorsichtig, wenn
externe Kommunikationskabel parallel zu Stromversorgungskabeln verlegt werden.
Bei dieser Art von Installationen können Kommunikationskabel gekoppelten
elektrischen Transienten ausgesetzt sein, die während des Betriebs an freiliegenden
leitenden Teilen des Geräts zugänglich sein könnten. Obwohl im Allgemeinen nicht
davon auszugehen ist, dass diese Überspannungen eine Gefahr für einen elektrischen
Schlag darstellen, könnte eine erschreckte Reaktion auf diese Überspannungen zu
einer Gefahr führen, z. B. zum Verlust des Gleichgewichts und zu einem Sturz oder
anderen Verletzungen. Um das Risiko einer Belastung zu verringern, beschränken Sie
den Kontakt während des Betriebs auf zugängliche leitende Teile der E/A-Klemmen.

Leitertests

Bei einem Twisted-Pair-Kabeltest führt das Produkt eine Reihe von Funkfrequenztests (HF-Tests)
durch, um die Übertragungsparameter des Kabels zu bestimmen. Die Parameter werden mit den
von IEEE 802.3 für Ethernet festgelegten Testgrenzwerten verglichen. Im Gegensatz zu
Übertragungstestern, die Bits über das Kabel leiten, bewertet das Produkt die physikalischen
Eigenschaften des Kabels.
Misst Länge bis zu 304,8 m (1000 Fuß)

Verzögerungsverzerrung zwischen Paaren

Übertragungsparameter, die zur Qualifizierung des Kabels verwendet werden:

Einfügungsdämpfung

Rückflussdämpfung

WEITER

Kabelqualifikation nach Norm IEEE 802.3:

10BASE-T

100BASE-TX

1000BASE-T

Zeigt mithilfe von Verdrahtungsschemata:

Unterbrechungen

Kurzschlüsse

16
Verzögerungsverzerrung

Länge

Verdrahtungsschema

2.5GBASE-T

5GBASE-T

10GBASE-T

Vertauschte Verdrillungen

Fehlverdrahtung

