Der Abschnitt Hardwareklasse gilt aus folgenden Gründen als bestanden:
Das Gerät identifiziert sich als HW-Klasse 6 mit 51,0 W bei Gerät.

Das Produkt wendet eine Last auf das Gerät an, um zu überprüfen, ob die verfügbare Leistung

des PSE bei Gerät den Standard der ausgehandelten Klasse erfüllt (in diesem Beispiel ein Gerät
der Klasse 6).
Das Gerät liefert 55,0 V unter der Spannung, die ≥42,5 V ist, die Mindestmenge, die ein Gerät

benötigt, um die Norm Klasse 6 zu erfüllen.
Der Abschnitt Softwareklasse gilt aus folgenden Gründen als bestanden:
Das Gerät wird als SW-ausgehandelte Klasse 8 identifiziert, die für das PD 71,3 W erreichen

kann.
Das Produkt wendet eine Last auf das Gerät an, um zu überprüfen, ob die verfügbare Leistung

des PSE bei Gerät den Standard der ausgehandelten Klasse erfüllt (in diesem Beispiel ein Gerät
der Klasse 8).
Das Gerät liefert 54,2 V unter der Spannung, die ≥41,1 V ist, die Mindestmenge, die ein Gerät

benötigt, um die Norm Klasse 8 zu erfüllen.
Gründe für das Fehlschlagen des PoE-Tests
Für ein PoE-Gerät schlägt ein Test in folgenden Fällen fehl:
Das Gerät identifiziert sich als fähig für eine ausgehandelte Hardwareklasse, die größer ist als

die Leistung, die das Gerät unter der Last liefern kann, die erforderlich ist, um den Standard für
die angegebene Klasse zu erfüllen.
Das Gerät identifiziert sich als fähig für eine ausgehandelte Softwareklasse, die größer ist als

die Leistung, die das Gerät unter der Last liefern kann, die erforderlich ist, um den Standard für
die angegebene Klasse zu erfüllen.
Der zu testende Switch kann das Gerät nicht mit Strom versorgen, da die maximale Leistung,

die der Switch liefern kann, bereits in Gebrauch ist.

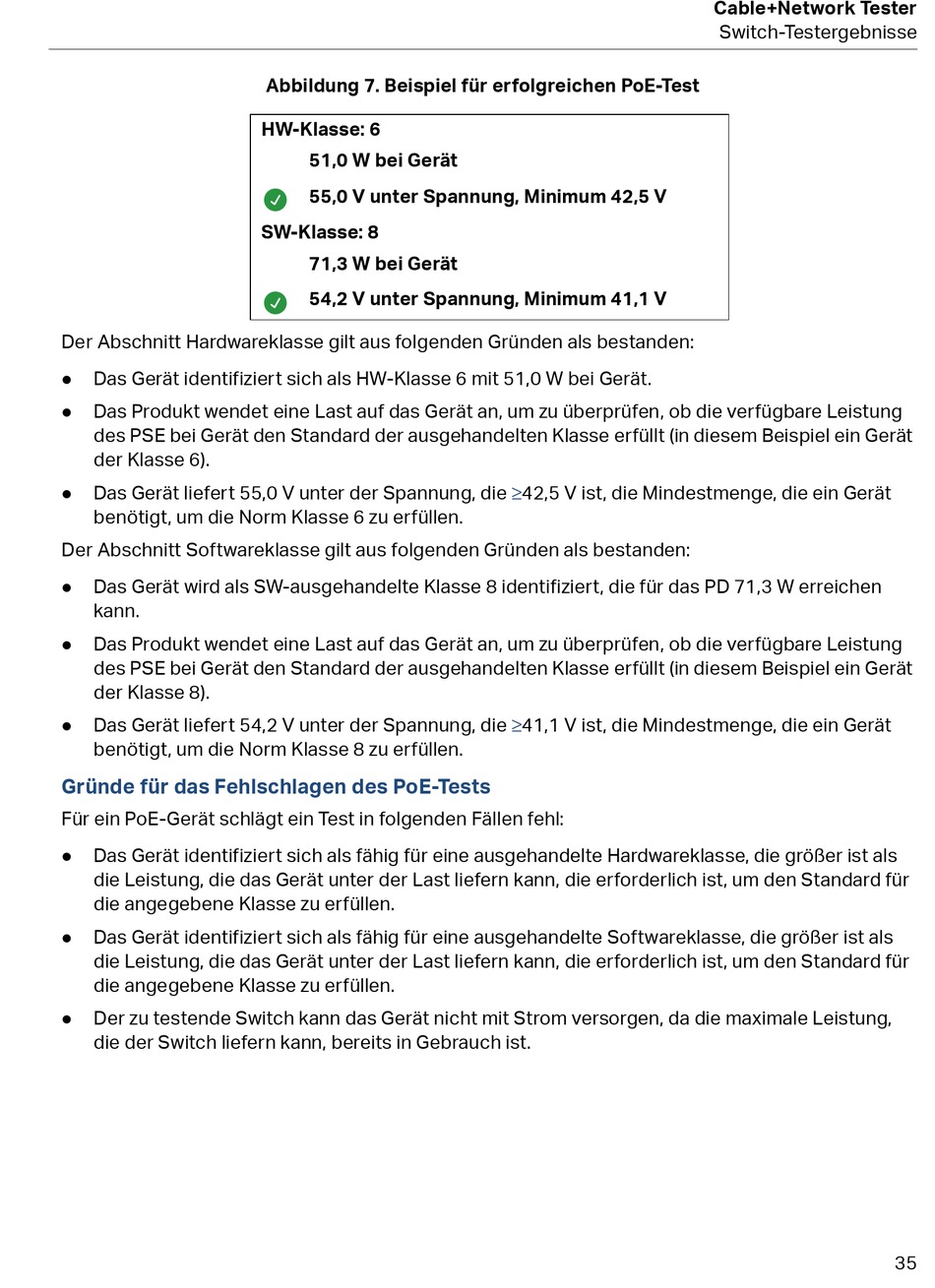

Abbildung 7. Beispiel für erfolgreichen PoE-Test
HW-Klasse: 6
51,0 W bei Gerät
55,0 V unter Spannung, Minimum 42,5 V
SW-Klasse: 8
71,3 W bei Gerät
54,2 V unter Spannung, Minimum 41,1 V
Cable+Network Tester
Switch-Testergebnisse
