Wire Map Screens (Verdrahtungsschema-Bildschirme)

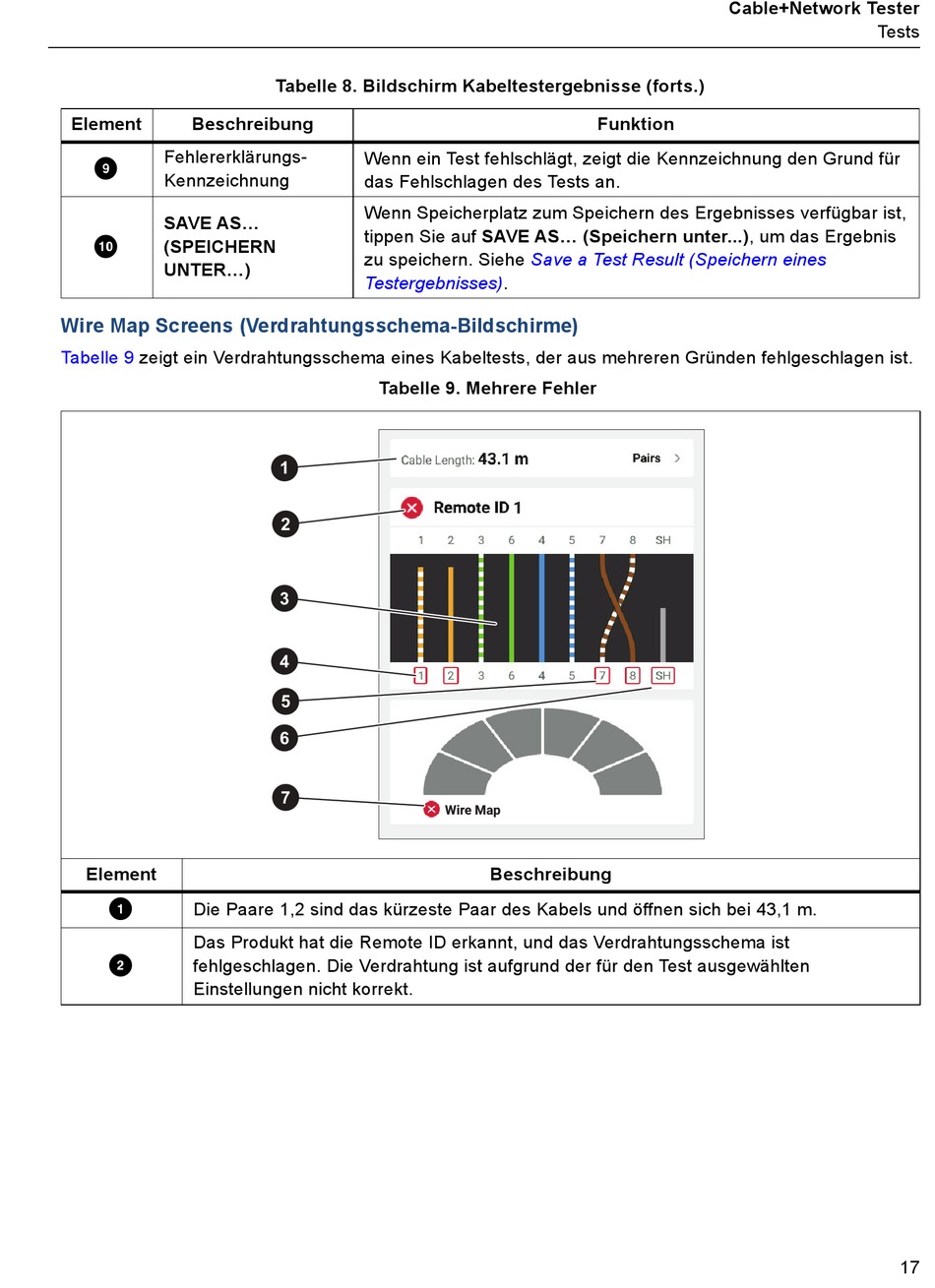

Tabelle 9 zeigt ein Verdrahtungsschema eines Kabeltests, der aus mehreren Gründen fehlgeschlagen ist.
Element

Die Paare 1,2 sind das kürzeste Paar des Kabels und öffnen sich bei 43,1 m.
Das Produkt hat die Remote ID erkannt, und das Verdrahtungsschema ist

fehlgeschlagen. Die Verdrahtung ist aufgrund der für den Test ausgewählten
Einstellungen nicht korrekt.
Tabelle 8. Bildschirm Kabeltestergebnisse (forts.)
Wenn ein Test fehlschlägt, zeigt die Kennzeichnung den Grund für
das Fehlschlagen des Tests an.
Wenn Speicherplatz zum Speichern des Ergebnisses verfügbar ist,
tippen Sie auf SAVE AS... (Speichern unter...), um das Ergebnis
zu speichern. Siehe
Testergebnisses).
Tabelle 9. Mehrere Fehler
1
2
3
4
5
6
7
