Durchführung eines Switch-Tests
So führen Sie einen Switch-Test durch:
1. Schalten Sie das Produkt ein.
2. Schließen Sie ein Ende des CAT6A-Kupfer-Patchkabels oder eines anderen zugelassenen
Kabels an die RJ-45-Buchse des Produkts an. Siehe
02/15/2021 09:56 AM
3. Schließen Sie das andere Ende des Patchkabels an eine RJ-45-Buchse in einer Steckdose an,
das mit einem Switch verbunden ist.
4. Passen Sie die Einstellungen bei Bedarf an. Siehe Einstellungsmenü.
5. Tippen Sie auf AUTOMATISCHER TEST, um einen Test durchzuführen.
Die Ergebnisse werden auf dem Display angezeigt.
6. Tippen Sie auf einem Testergebnisbildschirm auf SPEICHERN ALS.... Siehe
Testergebnisses.

Switch-Testergebnisse

Tabelle 11 zeigt mögliche Ergebnisse eines Switch-Tests.
26

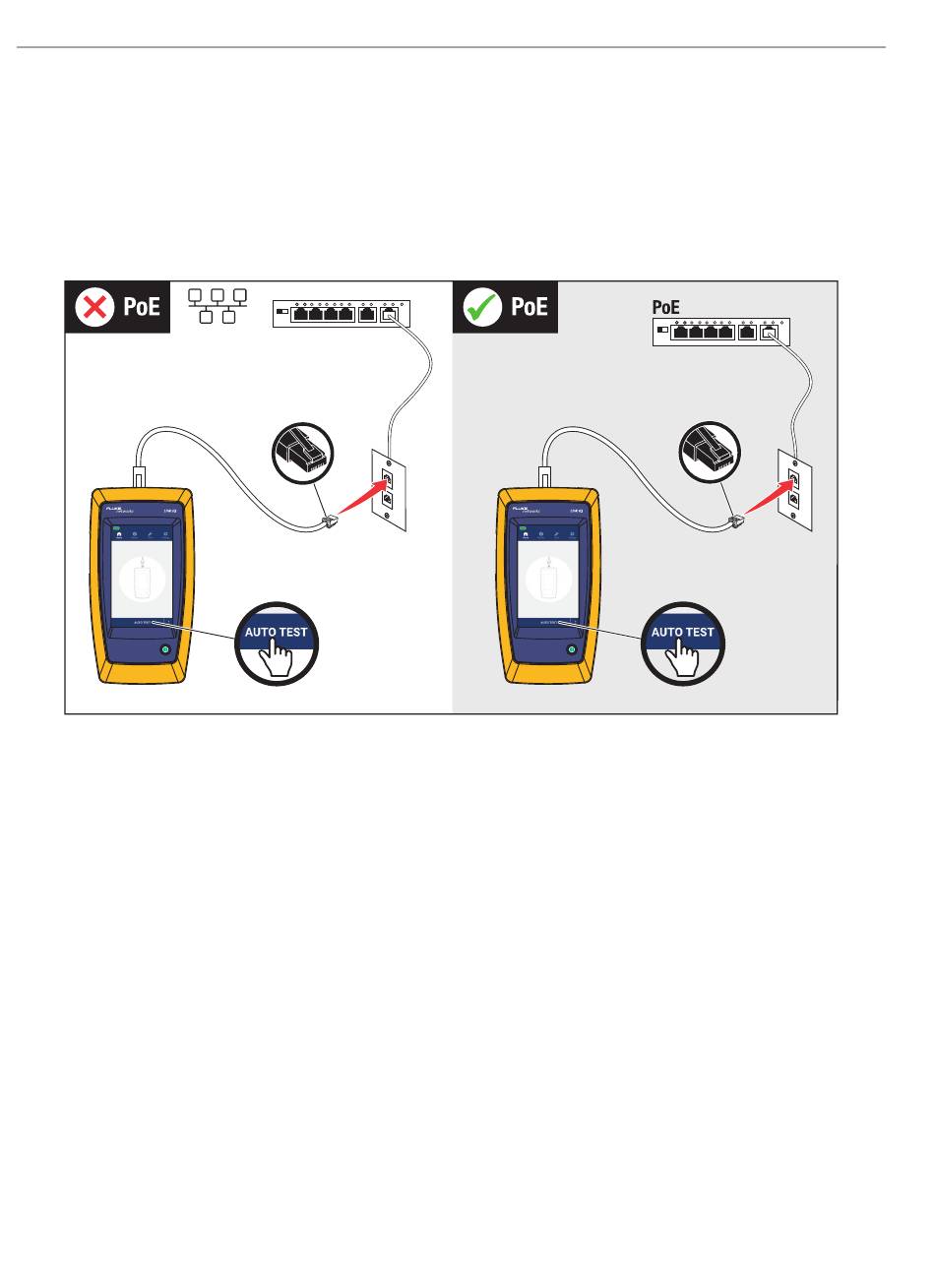

Abbildung 6. Einrichten des Switch-Tests
1 2 3 4 5 6
Abbildung 6.
1
02/15/2021 09:56 AM
2 3 4 5 6
Speichern eines
