Fluke Networks LinkIQ Benutzerhandbuch Seite 24

LinkIQ
Benutzerhandbuch
Artikel Beschreibung
Remote ID-

Kennung
Kabel- und
Abschirmungs-

kennungen (am
fernen Ende)
Verdrahtungs-
schema-

Ergebnisse
Kabel- und
Abschirmungs-

kennungen (am
nahen Ende)
Ergebnisse der

Kabelleistung
Fehlererklärungs-

Kennzeichnung
SPEICHERN

ALS...
20

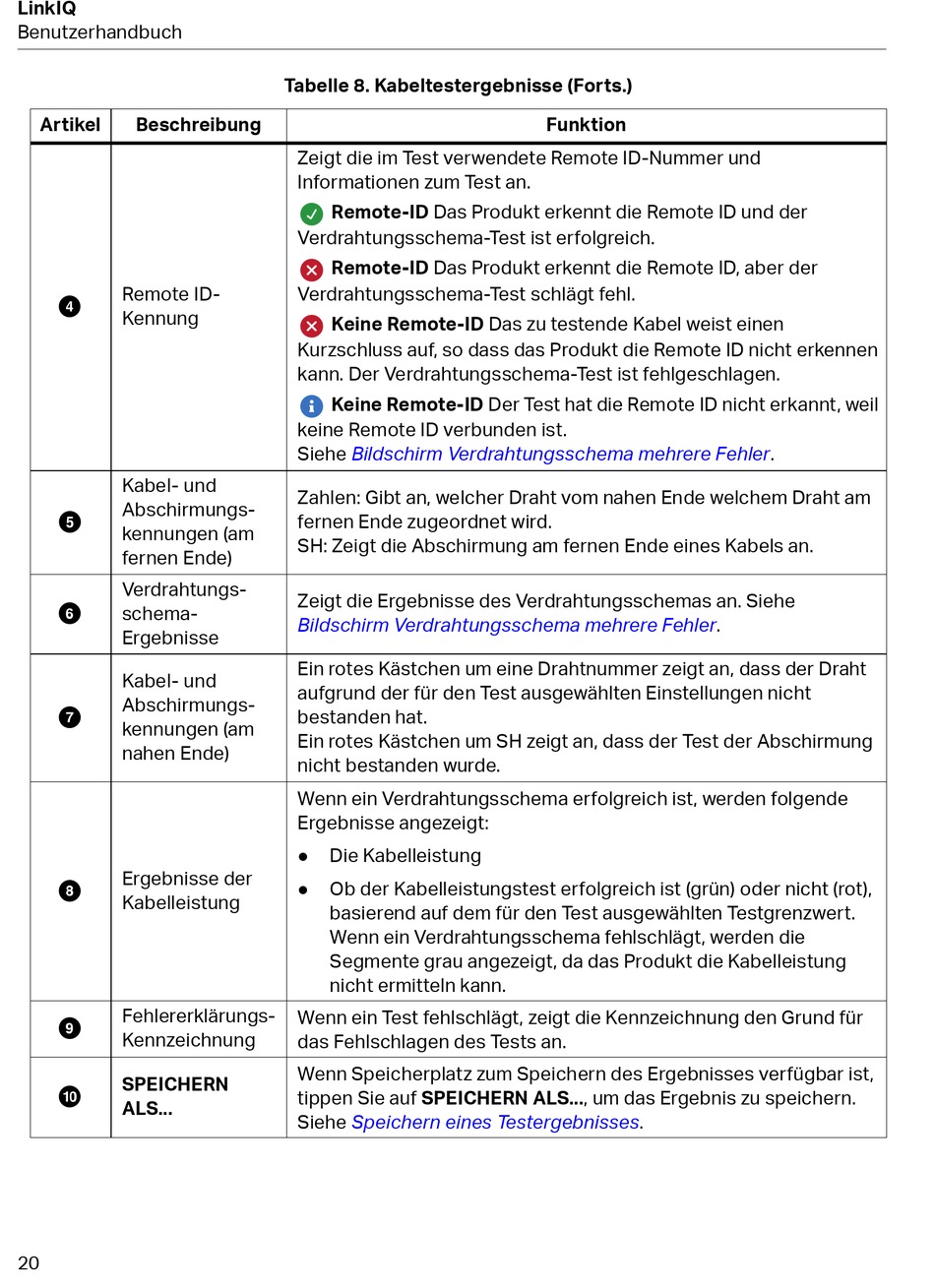

Tabelle 8. Kabeltestergebnisse (Forts.)
Zeigt die im Test verwendete Remote ID-Nummer und
Informationen zum Test an.
Remote-ID Das Produkt erkennt die Remote ID und der
Verdrahtungsschema-Test ist erfolgreich.
Remote-ID Das Produkt erkennt die Remote ID, aber der
Verdrahtungsschema-Test schlägt fehl.
Keine Remote-ID Das zu testende Kabel weist einen
Kurzschluss auf, so dass das Produkt die Remote ID nicht erkennen
kann. Der Verdrahtungsschema-Test ist fehlgeschlagen.
Keine Remote-ID Der Test hat die Remote ID nicht erkannt, weil
keine Remote ID verbunden ist.
Siehe Bildschirm Verdrahtungsschema mehrere
Zahlen: Gibt an, welcher Draht vom nahen Ende welchem Draht am
fernen Ende zugeordnet wird.
SH: Zeigt die Abschirmung am fernen Ende eines Kabels an.
Zeigt die Ergebnisse des Verdrahtungsschemas an. Siehe
Bildschirm Verdrahtungsschema mehrere
Ein rotes Kästchen um eine Drahtnummer zeigt an, dass der Draht
aufgrund der für den Test ausgewählten Einstellungen nicht
bestanden hat.
Ein rotes Kästchen um SH zeigt an, dass der Test der Abschirmung
nicht bestanden wurde.
Wenn ein Verdrahtungsschema erfolgreich ist, werden folgende
Ergebnisse angezeigt:
Die Kabelleistung

Ob der Kabelleistungstest erfolgreich ist (grün) oder nicht (rot),

basierend auf dem für den Test ausgewählten Testgrenzwert.
Wenn ein Verdrahtungsschema fehlschlägt, werden die
Segmente grau angezeigt, da das Produkt die Kabelleistung
nicht ermitteln kann.
Wenn ein Test fehlschlägt, zeigt die Kennzeichnung den Grund für
das Fehlschlagen des Tests an.
Wenn Speicherplatz zum Speichern des Ergebnisses verfügbar ist,
tippen Sie auf SPEICHERN ALS..., um das Ergebnis zu speichern.
Siehe Speichern eines
Funktion
Fehler.
Testergebnisses.
Fehler.
