Fluke Networks LinkIQ Benutzerhandbuch Seite 32

LinkIQ
Benutzerhandbuch
Artikel Beschreibung
Angebotene
Geschwin-

digkeiten
Schaltfläche

Ping-Übersicht
PoE-

Testergebnisse
28

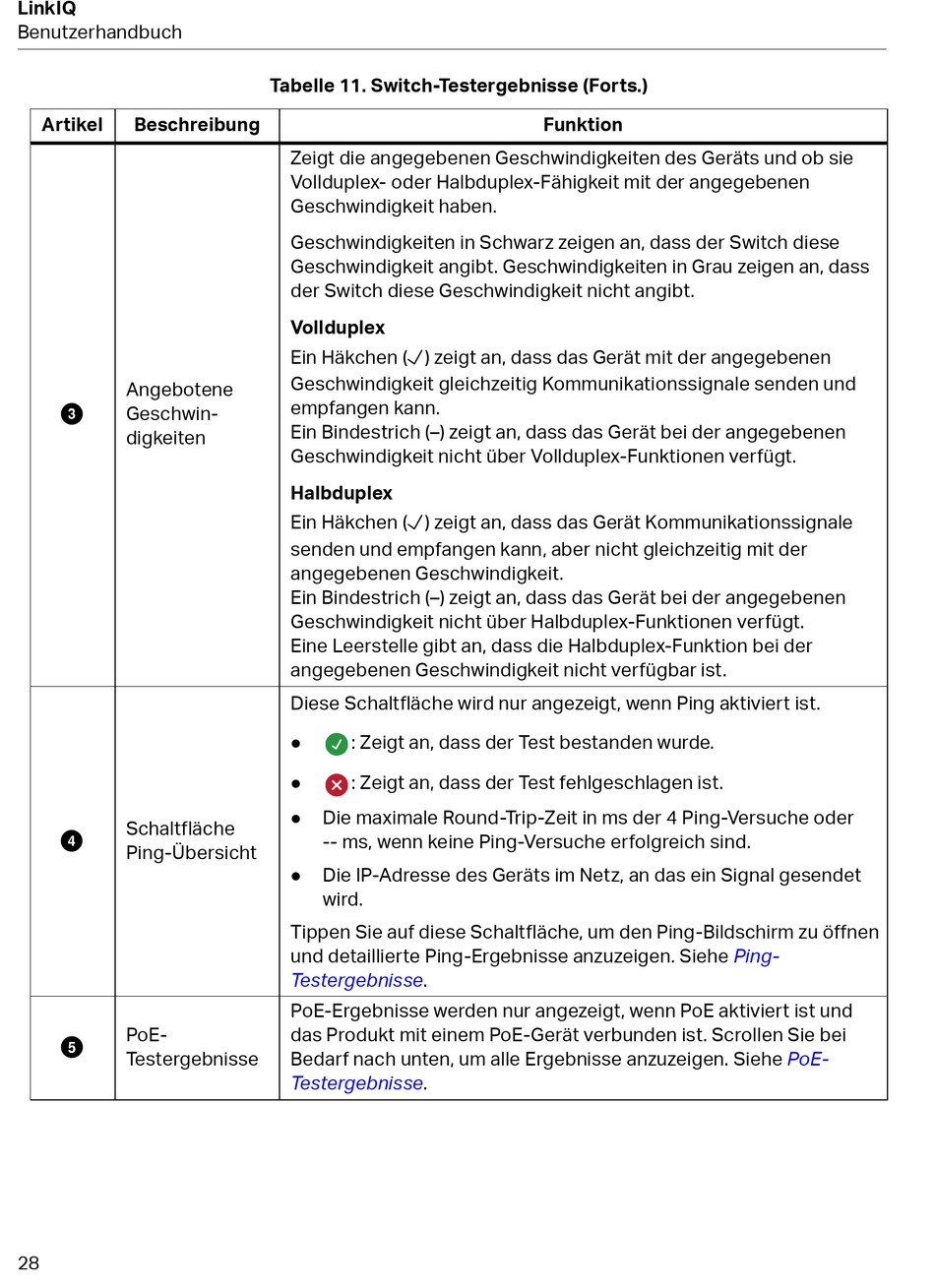

Tabelle 11. Switch-Testergebnisse (Forts.)
Zeigt die angegebenen Geschwindigkeiten des Geräts und ob sie
Vollduplex- oder Halbduplex-Fähigkeit mit der angegebenen
Geschwindigkeit haben.
Geschwindigkeiten in Schwarz zeigen an, dass der Switch diese
Geschwindigkeit angibt. Geschwindigkeiten in Grau zeigen an, dass
der Switch diese Geschwindigkeit nicht angibt.
Vollduplex
Y
Ein Häkchen ( ) zeigt an, dass das Gerät mit der angegebenen
Geschwindigkeit gleichzeitig Kommunikationssignale senden und
empfangen kann.
Ein Bindestrich (–) zeigt an, dass das Gerät bei der angegebenen
Geschwindigkeit nicht über Vollduplex-Funktionen verfügt.
Halbduplex
Y
Ein Häkchen ( ) zeigt an, dass das Gerät Kommunikationssignale
senden und empfangen kann, aber nicht gleichzeitig mit der
angegebenen Geschwindigkeit.
Ein Bindestrich (–) zeigt an, dass das Gerät bei der angegebenen
Geschwindigkeit nicht über Halbduplex-Funktionen verfügt.
Eine Leerstelle gibt an, dass die Halbduplex-Funktion bei der
angegebenen Geschwindigkeit nicht verfügbar ist.
Diese Schaltfläche wird nur angezeigt, wenn Ping aktiviert ist.
: Zeigt an, dass der Test bestanden wurde.

: Zeigt an, dass der Test fehlgeschlagen ist.

Die maximale Round-Trip-Zeit in ms der 4 Ping-Versuche oder

-- ms, wenn keine Ping-Versuche erfolgreich sind.
Die IP-Adresse des Geräts im Netz, an das ein Signal gesendet

wird.
Tippen Sie auf diese Schaltfläche, um den Ping-Bildschirm zu öffnen
und detaillierte Ping-Ergebnisse anzuzeigen. Siehe
Testergebnisse.
PoE-Ergebnisse werden nur angezeigt, wenn PoE aktiviert ist und
das Produkt mit einem PoE-Gerät verbunden ist. Scrollen Sie bei
Bedarf nach unten, um alle Ergebnisse anzuzeigen. Siehe
Testergebnisse.
Funktion
Ping-
PoE-
