Durchführung eines Leitertests
Kabeltests gelten basierend auf den für den Test ausgewählten Einstellungen als bestanden oder
nicht bestanden. Bedingungen für das Bestehen eines Tests:
Das Produkt muss eine Remote ID erkennen.

Das Verdrahtungsschema muss mit den ausgewählten Einstellungen für das

Verdrahtungsschema übereinstimmen.
Das zu prüfende Kabel muss den ausgewählten Testgrenzwert erfüllen oder übertreffen.

Durchführung des Kabeltests:
1. Schalten Sie das Produkt ein.
2. Passen Sie gegebenenfalls die Einstellungen an. Siehe Einstellungsmenü.
3. Schließen Sie ein Ende des CAT6A-Kupfer-Patchkabels oder eines anderen zugelassenen
Kabels an die RJ-45-Buchse des Produkts an. Siehe
02/15/2021 09:56 AM

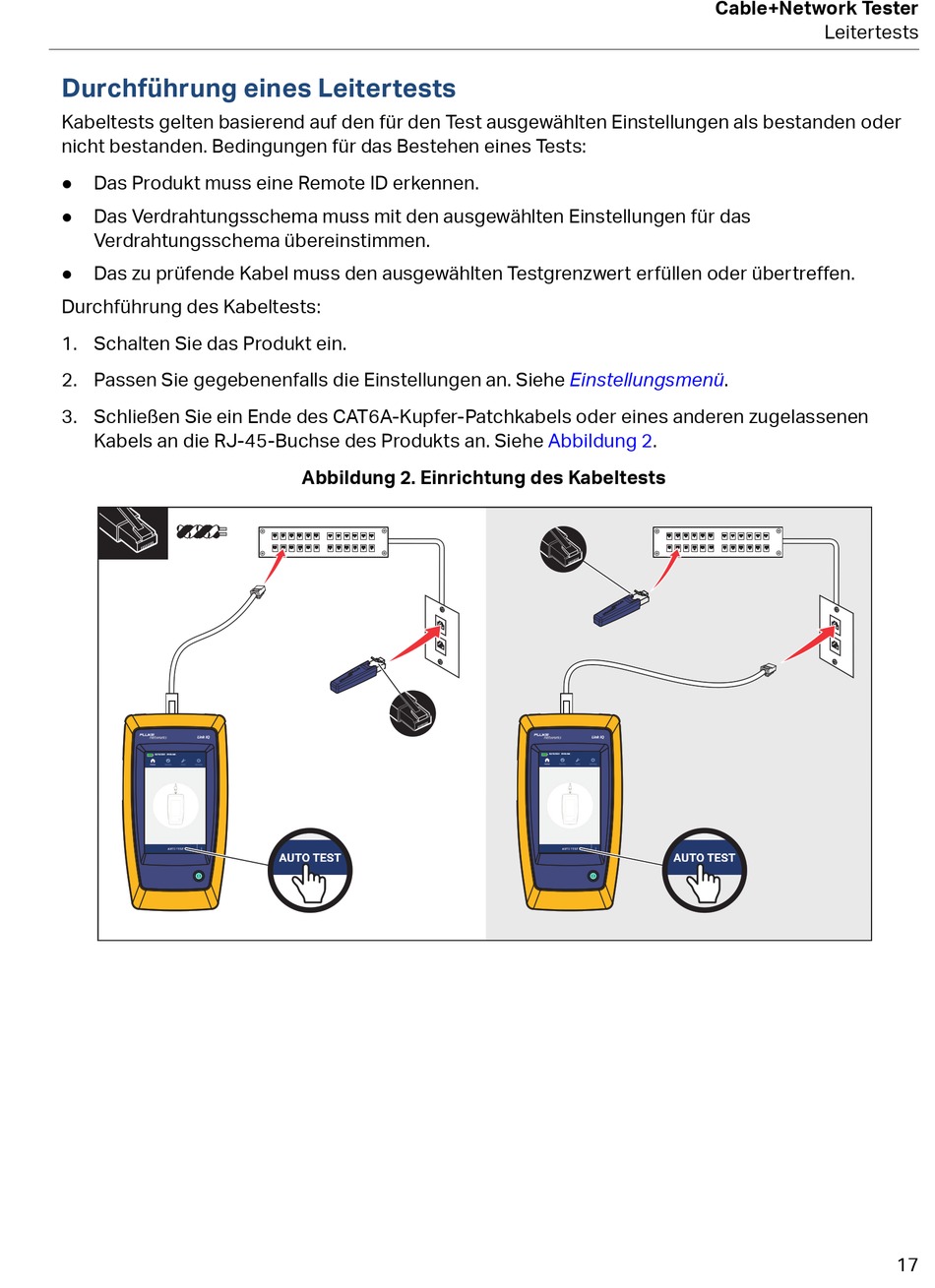

Abbildung 2. Einrichtung des Kabeltests
Cable+Network Tester
Abbildung 2.
02/15/2021 09:56 AM
Leitertests
