Artikel
Paare 1,2 schlagen fehl, weil sie unterbrochen sind.

Paare 7,8 schlagen fehl, weil sie ein umgekehrtes Paar sind.

Der Durchgang der Abschirmung schlägt fehl, weil der Durchgang der

Abschirmung nicht überprüft werden kann.
Da das Verdrahtungsschema fehlgeschlagen ist, kann das Produkt die

Leistungsfähigkeit des Kabels nicht testen.

Fehler bei unterbrochenen Paaren

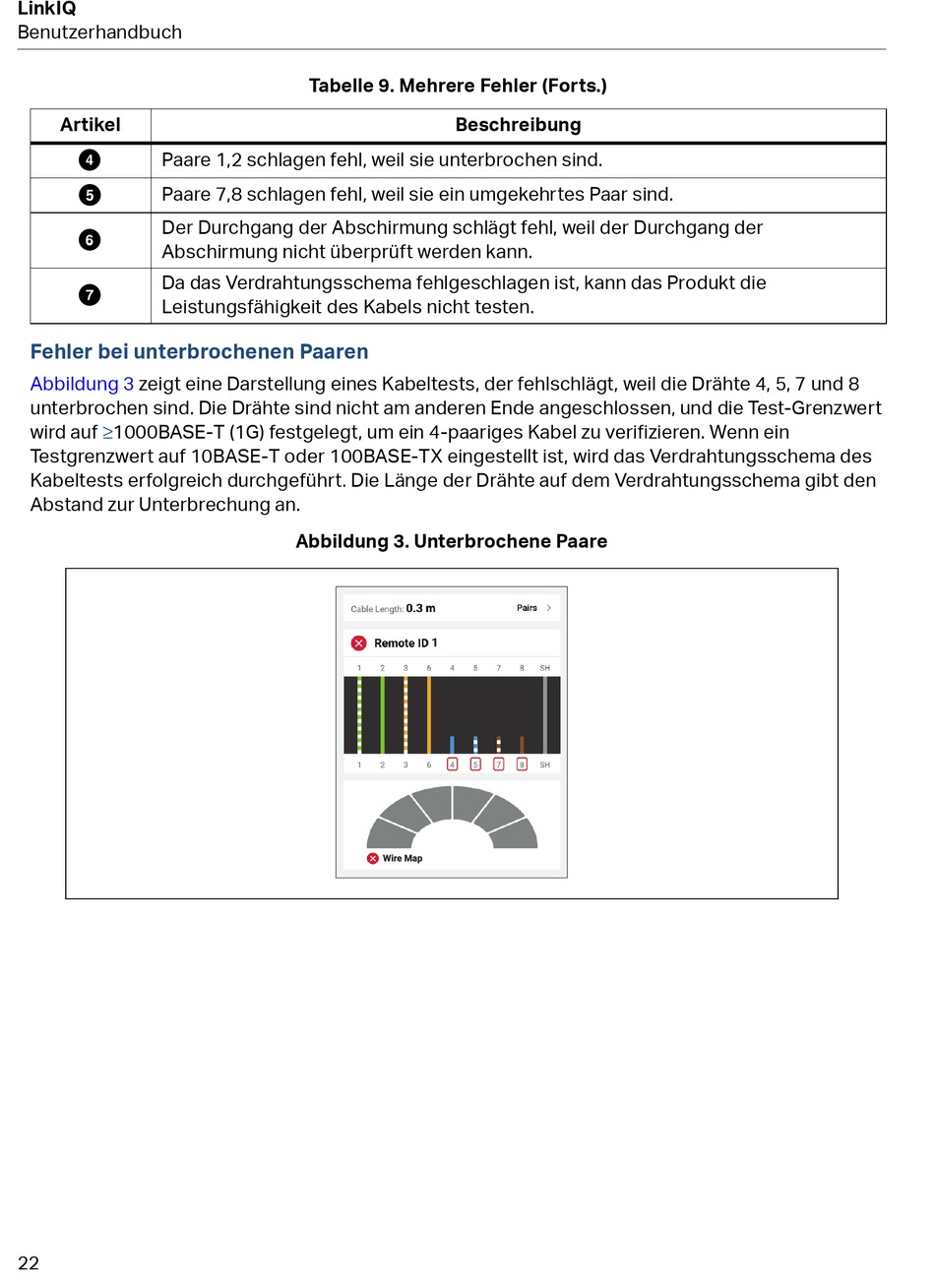

Abbildung 3 zeigt eine Darstellung eines Kabeltests, der fehlschlägt, weil die Drähte 4, 5, 7 und 8
unterbrochen sind. Die Drähte sind nicht am anderen Ende angeschlossen, und die Test-Grenzwert
wird auf ≥1000BASE-T (1G) festgelegt, um ein 4-paariges Kabel zu verifizieren. Wenn ein
Testgrenzwert auf 10BASE-T oder 100BASE-TX eingestellt ist, wird das Verdrahtungsschema des
Kabeltests erfolgreich durchgeführt. Die Länge der Drähte auf dem Verdrahtungsschema gibt den
Abstand zur Unterbrechung an.
22
Tabelle 9. Mehrere Fehler (Forts.)
Beschreibung
Abbildung 3. Unterbrochene Paare
1
Wire Map
