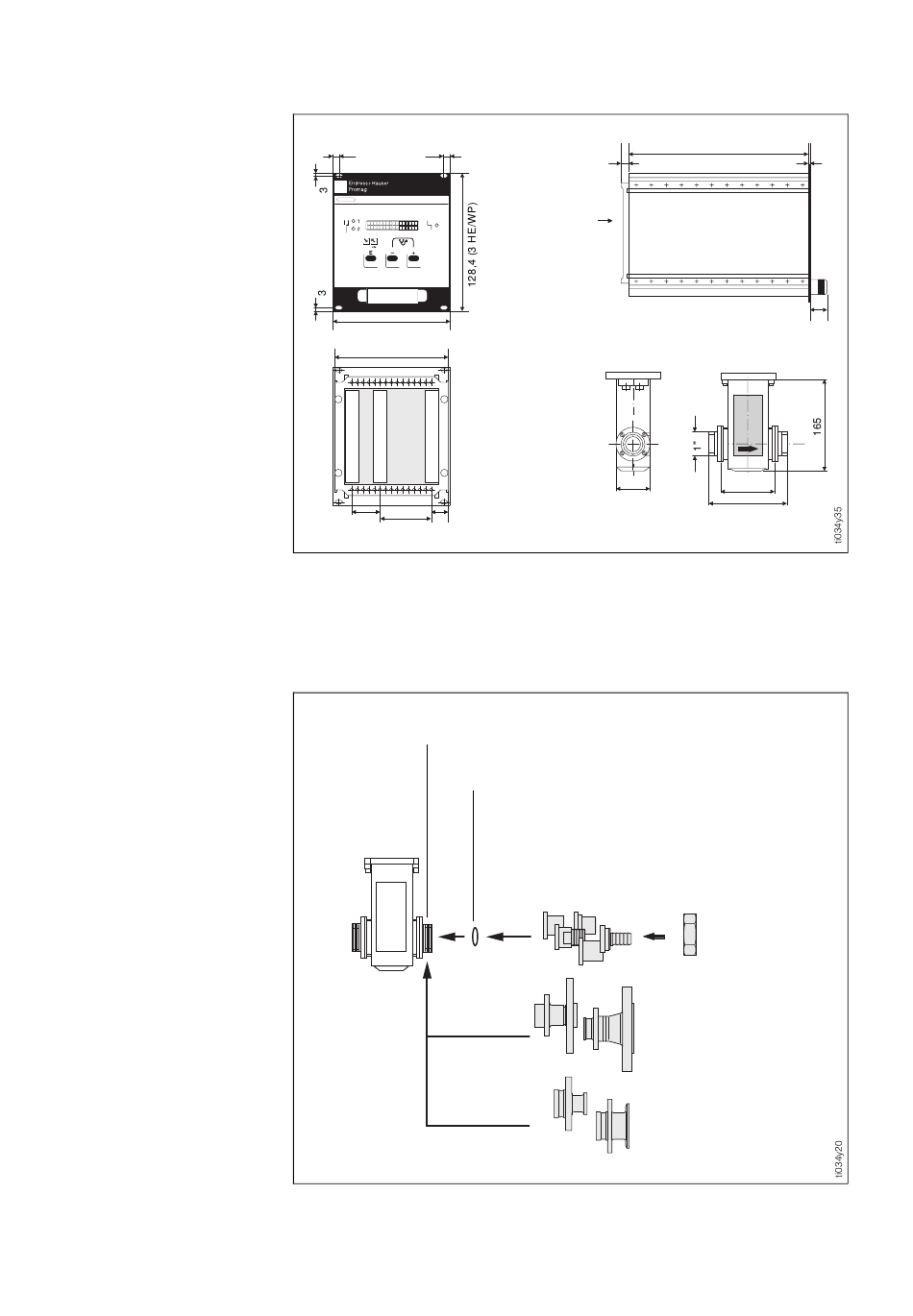

Abmessungen
Promag 39 A
DN 2...25
Prozeßanschlüsse
Promag A
Abmessungen und Gewichte der Ex-Versionen können sich von den hier angegebe-
nen Werten unterscheiden. Beachten Sie hierzu die separate Ex-Dokumentation.
Ihre E+H-Vertretung hilft Ihnen gerne weiter.
7,45
7,45
106,7 (21 TE/HP)
101,6 (20 TE/HP)
Ansicht A
15,2 (3 TE/HP)
25,4 (5 TE/HP)
45,7 (9 TE/HP)
Gewicht:
Meßumformer Promag 39: 1 kg
Meßaufnehmer Promag A: 2 kg
1"-Gewindestutzen (ISO 228):
(entfällt bei Flanschanschlüssen und Tri-Clamp
O-Ring aus Viton oder Kalrez oder
Silikonflachdichtung (aseptische Ausführung)
Nennweiten:
DN 2... 25
14
168,5
5
A
95
60
143
®
)
Prozeßanschlüsse
Innengewinde, Außengewinde,
PVC-Klebemuffe, Schlauchanschluß
und Schweißstutzen werden mittels
Überwurfmutter aufgeschraubt.
Flanschanschlüsse (rostfreier Stahl
1.4404/ 316L, PVDF) werden
anstelle des Gewindestutzens
montiert.
®
Tri-Clamp
-Anschlüsse werden
anstelle des Gewindestutzens
montiert.
2,5
16
