Elektrischer Anschluß
7,45 7,45
106,7 (21 TE/HP)
101,6 (20 TE/HP)
15,2 (3 TE/HP)
25,4 (5 TE/HP)
45,7 (9 TE/HP)

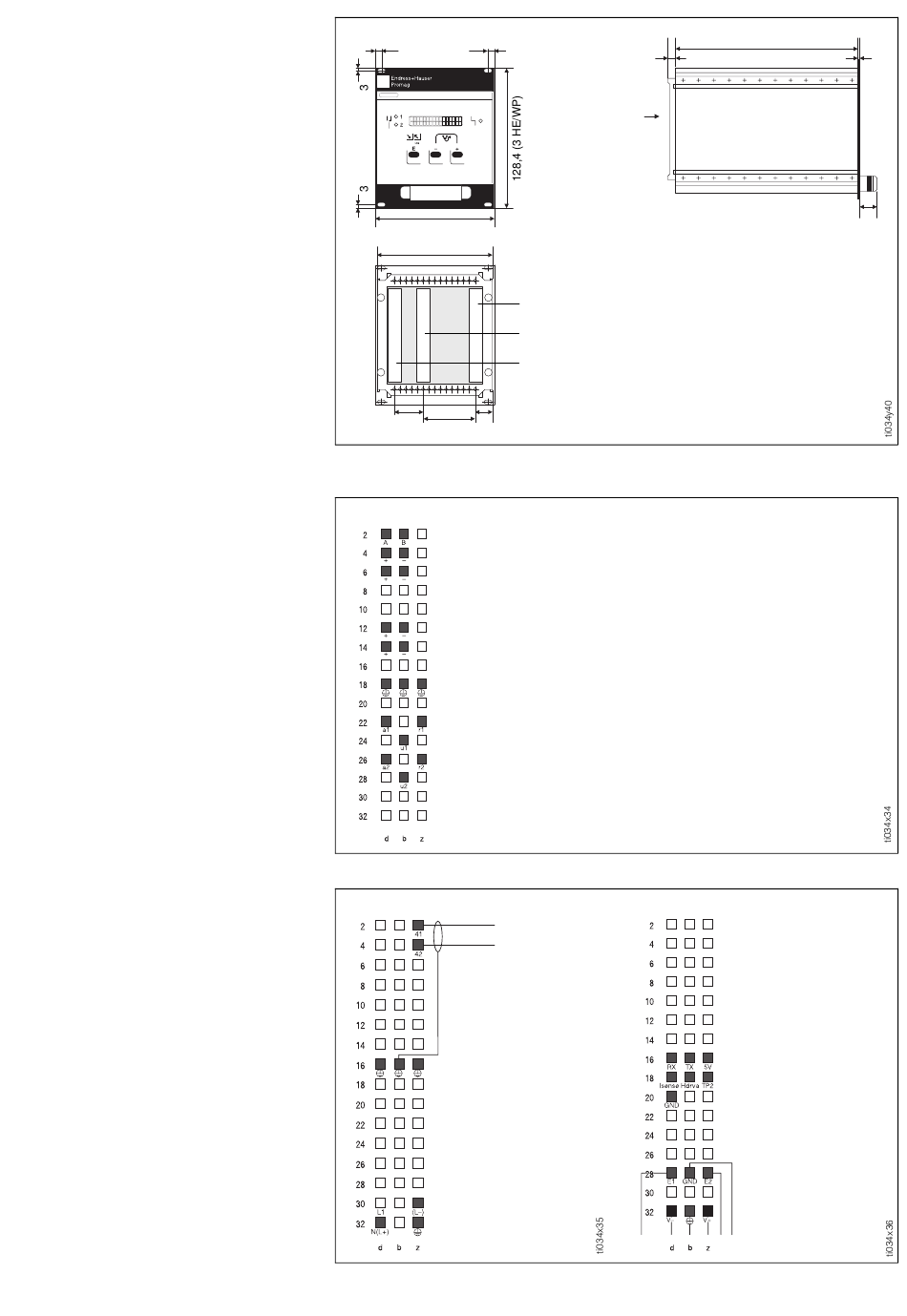

Klemmenbelegung Promag 39 A, Promag 39 H und Promag 39 F
Kommunikationsplatine
RS-485-Hardware-Norm; Rackbusprotokoll
E+H-Hardware-Norm; Rackbusprotokoll
Impuls-/Frequenzausgang (aktiv/passiv)
aktiv: 24 V DC, 25 mA (250 mA während 20 ms), R
passiv: Open Collector, 30 V DC; 25 mA (250 mA während 20 ms)
Hilfseingang (3... 30 V DC)
Stromausgang 0/4... 20 mA (R
Relais 1 Störungsausgang: als Öffner und Schließkontakt verfügbar,
maximal 250 V AC/30 V DC, max. 1 A
Relais 2 Statusausgang: als Öffner und Schließkontakt verfügbar,
maximal 250 V AC/30 V DC, max. 1 A
Netzteilplatine
Spulenanschluß
Spulenkabelschirm
Hilfsenergie
L1/N für AC
L+/L– für DC
11
5
A
Ansicht A
Netzteilplatine
Kommunikationsplatine
Verstärkerplatine
für HART = 250 Ω)
L min
Meßverstärkerplatine
168,5
2,5
16
>100 Ω
L
Serviceanschlüsse
Sensoranschluß
E1: Elektrode 1
GND: Signalkabelschirm
E2: Elektrode 2
Vorverstärkeranschluß
V–, GND, V+
(Hilfsenergie)
