Aufbau und Funktion
5.1 Aufbau der Überfüllsicherung
Der Standgrenzschalter besteht aus einem Standaufnehmer (1) mit integriertem
Messumformer (2) mit binärem Signalausgang. Das binäre Ausgangssignal wird der
Meldeeinrichtung (5a) oder der Steuerungseinrichtung (5b) mit Stellglied (5c) direkt oder über
einen Signalverstärker (4) zugeführt. Die nicht geprüften Anlageteile der Überfüllsicherung,
wie Signalverstärker (4), Meldeeinrichtung (5a) oder Steuerungseinrichtung (5b) mit Stellglied
(5c) müssen den Anforderungen der Abschnitte 3 und 4 der Zulassungsgrundsätze für
Überfüllsicherungen (ZG-ÜS) entsprechen.

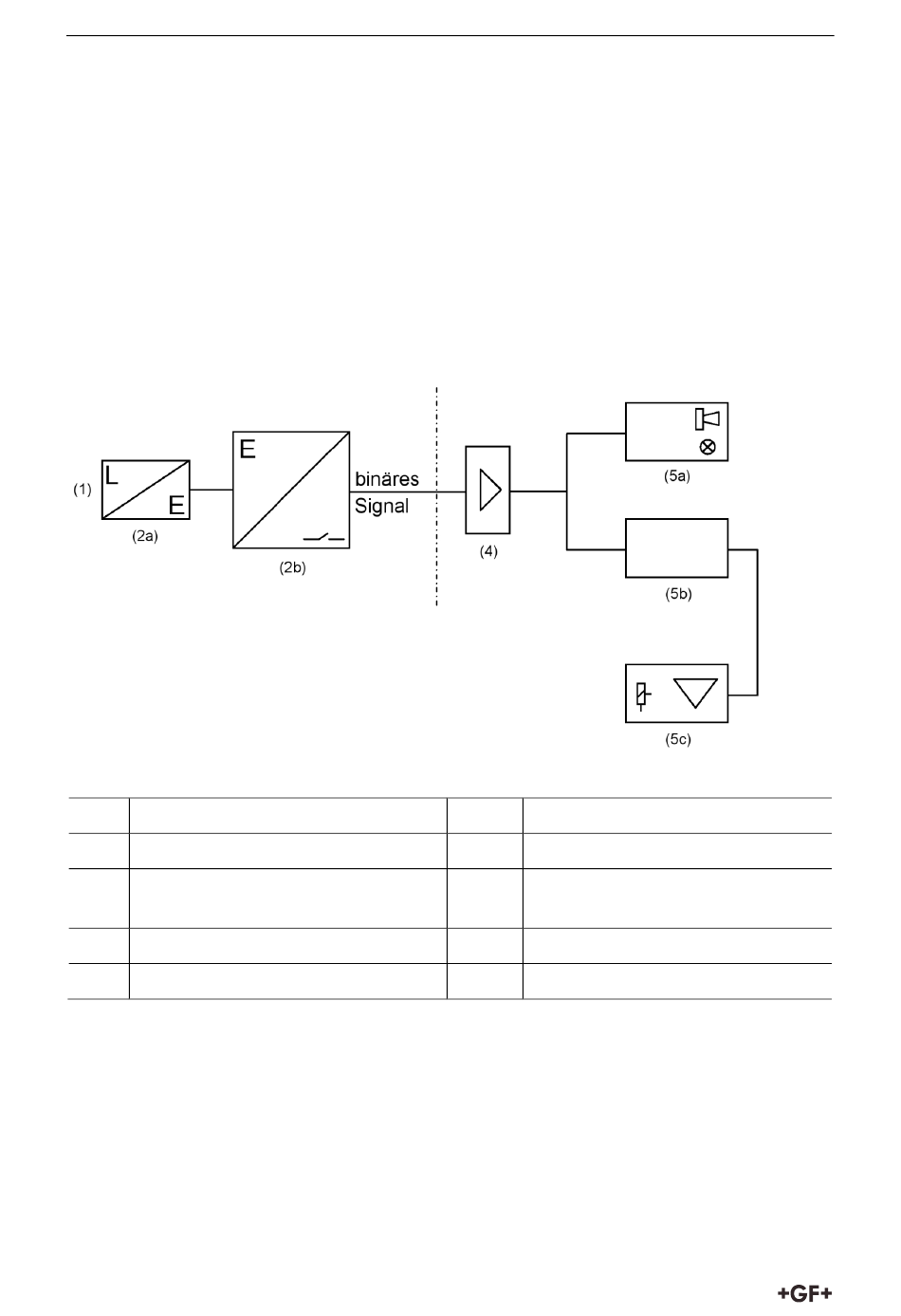

5.2 Schema der Überfüllsicherung
Legende
Pos.
Name
(1)
Standmesseraufnehmer
(2a)
Messumformer (am
Standaufnehmer angebaut)
(2b)
Messumformer
(4)
Signalverstärker
5.3 Funktionsweise
Der Standaufnehmer arbeitet nach dem Stimmgabelprinzip in Luft mit Resonanzfrequenz. Ein
Piezokristall wird zur Schwingungsanregung und einer zur Überwachung der tatsächlichen
Schwingfrequenz verwendet. Wenn die Gabel in Flüssigkeit taucht, ändert sich die Frequenz.
Dieser Wechsel wird von der integrierten Elektronik erfasst und in ein binäres Signal
umgeformt.
6
Pos.
Name
(5a)
Meldeeinrichtung
(5b)
Steuerungseinrichtung
(5c)
Stellglied
