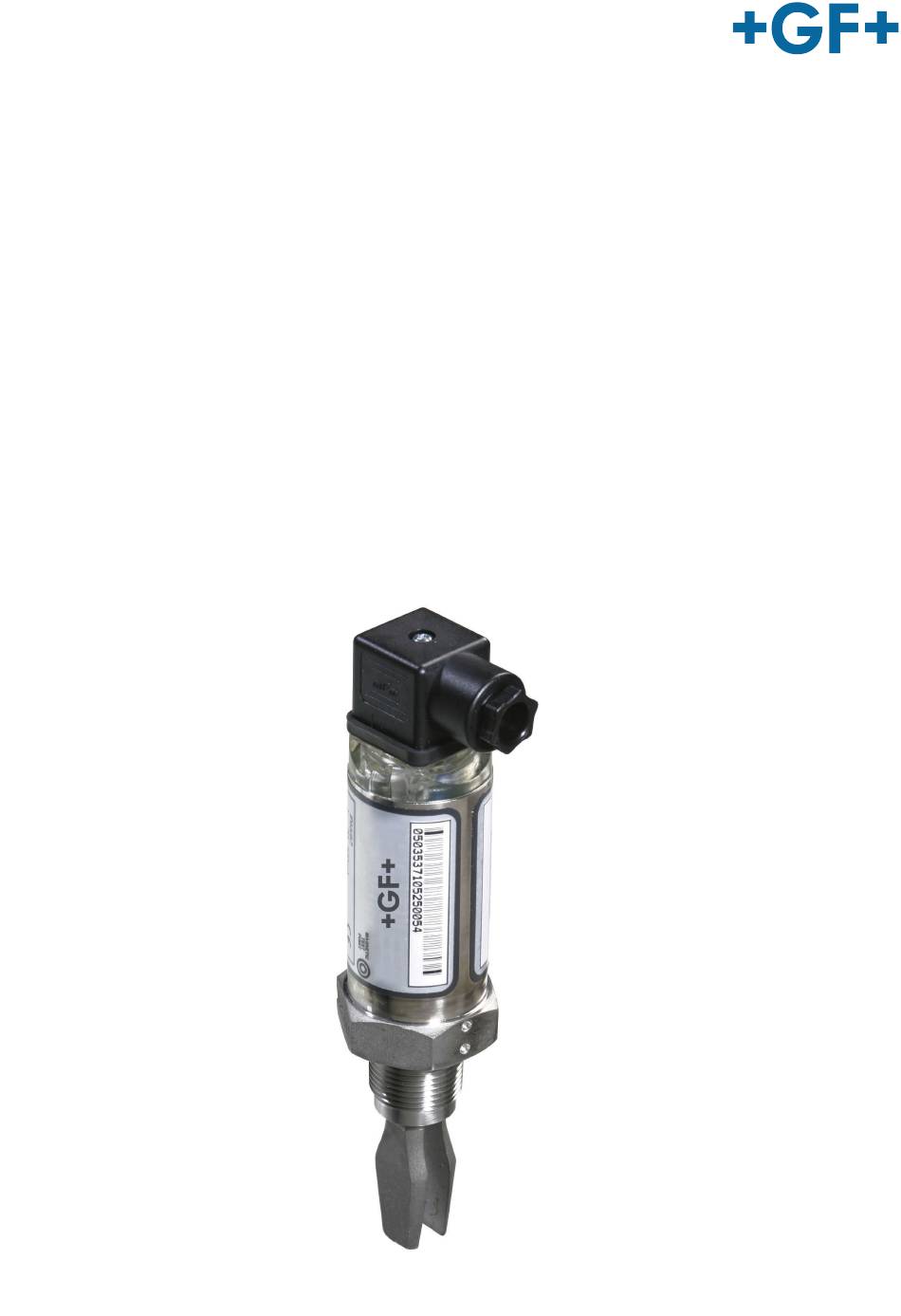

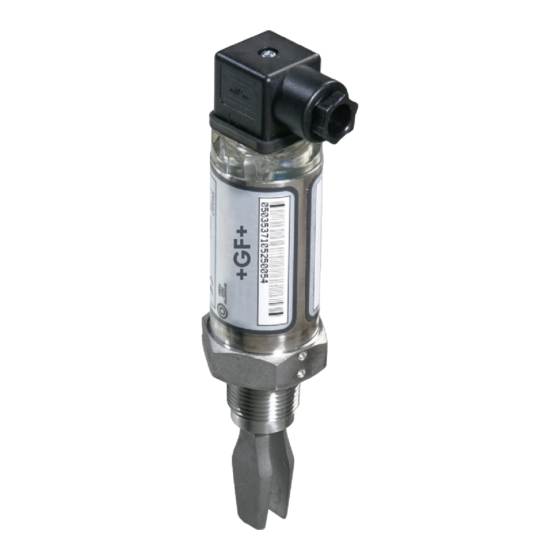

- Seite 1 GF Piping Systems Bedienungsanleitung Schwinggabel Typ 2280-WHG Überfüllsicherung mit Standgrenzschalter für ortsfeste Behälter zur Lagerung wassergefährdender Flüssigkeiten Sept. 2015...
-
Seite 3: Originalbetriebsanleitung
Originalbetriebsanleitung Betriebsanleitung beachten Die Betriebsanleitung ist Teil des Produkts und ein wichtiger Baustein im Sicherheitskonzept. Betriebsanleitung lesen und befolgen. Betriebsanleitung stets am Produkt verfügbar halten. Betriebsanleitung an alle nachfolgenden Verwender des Produkts weitergeben. Sept. 2015... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Originalbetriebsanleitung ....................... 3 Inhaltsverzeichnis ..........................4 Bestimmungsgemässe Verwendung ..................5 Zu diesem Dokument ......................5 Beschriebene Produktvarianten und Typen ................. 5 Sicherheit und Verantwortung ....................5 Transport und Lagerung ....................... 5 Aufbau und Funktion ......................6 Aufbau der Überfüllsicherung ....................6 Schema der Überfüllsicherung .................... -
Seite 5: Bestimmungsgemässe Verwendung
Der Schwinggabelschalter vom Typ 2280-WHG wird zur Erkennung von Grenzfüllständen in geschlossenen oder offenen Tanks verwendet. Kommt der Sensor in physischen Kontakt mit einem flüssigen Medium, wird der Schaltzustand geändert. Des Weiteren findet der 2280-WHG Anwendung als Sensor zur Leckerkennung, z. B in doppelwandigen Tanks. Zu diesem Dokument Dieses Dokument beinhaltet alle notwendigen Informationen um das Produkt zu montieren, in Betrieb zu nehmen oder zu warten. -
Seite 6: Aufbau Und Funktion
Aufbau und Funktion Bedienungsanleitung Aufbau und Funktion 5.1 Aufbau der Überfüllsicherung Der Standgrenzschalter besteht aus einem Standaufnehmer (1) mit integriertem Messumformer (2) mit binärem Signalausgang. Das binäre Ausgangssignal wird der Meldeeinrichtung (5a) oder der Steuerungseinrichtung (5b) mit Stellglied (5c) direkt oder über einen Signalverstärker (4) zugeführt. -
Seite 7: Technische Daten
Bedienungsanleitung Technische Daten Technische Daten 6.1 Grundversion 159300244 159300245 79 mm 120 mm 60 mm 98 mm 6.2 Sonderausführung 159300244 159300245 79 mm 120 mm Sept. 2015... -
Seite 8: Stecker- Und Kabelende
LED blinkt mit ¼ Hz Kurzschluß oder Überlast LED blinkt mit 3 Hz Interner Fehler Betriebsspannung 2280-WHG 18 bis 60V (+/-10%) DC bei Dreileiterschaltung 24 bis 60V DC Transistor PNP Ausgang, Dreileiter zum Anschluss an SPS NAMUR nach IEC 60947-5-6 Werkstoffe Als Werkstoff für die mediumberührenden Teile des... -
Seite 9: Einsatzbereich
Bedienungsanleitung Einbauhinweise 6.5 Einsatzbereich Der Standaufnehmer mit integriertem Messumformer ist zum Einsatz in Behältern mit Drücken bis 100 bar geignet. Die Lagerflüssigkeit kann zwischen -40oC bis +150oC betragen, wobei die Temperatur am Gehäuse -40oC bis +80oC betragen darf. Die Viskosität des Mediums darf im Bereich von 0.2 bis 10,000 cP liegen. -
Seite 10: Einstellhinweise
Einstellhinweise Bedienungsanleitung Einstellhinweise Der Ansprechpunkt der Standaufnehmer liegt fest und kann nachträglich nicht verändert werden. Vor der Bestellung ist daher seine Einbaulänge genau zu berechnen. 8.1 Berechnung der Einbaulänge Die Ansprechhöhe A der Überfüllsicherung ist nach Anhang 1 der ZG-ÜS zu ermitteln. Hierbei sind die Nachlaufmenge und die Schaltverzögerungszeit zu berücksichtigen. -
Seite 11: Wiederkehrende Prüfung
Bedienungsanleitung Wiederkehrende Prüfung Wiederkehrende Prüfung Die Funktionsfähigkeit der Überfüllsicherung ist in angemessenen Zeitabständen, mindestens aber einmal im Jahr, zu prüfen. Es liegt in der Verantwortung des Betreibers, die Art der Überprüfung und die Zeitabstände im genannten Zeitrahmen zu wählen. Die Prüfung ist so durchzuführen, dass die einwandfreie Funktion der Überfüllsicherung im Zusammenwirken aller Komponenten nachgewiesen wird. -
