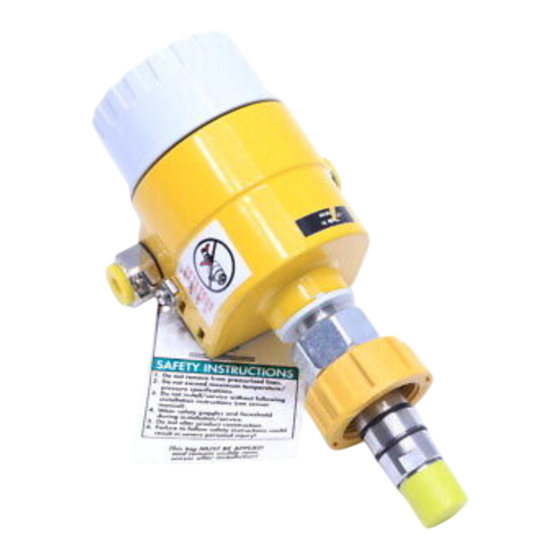

+ GF + SIGNET 2560 Flowmag - Anweisungen
SICHERHEITSVORSCHRIFTEN
1. Den Sensor nicht aus einer unter Druck stehenden Leitung ausbauen.
2. Die maximalen Druck-/Temperatur-Angaben nicht überschreiten.
3. Einbau und Wartung nur nach Anleitung durchführen (siehe Betriebsanleitung für den Sensor).
4. Bei Ein- und Ausbau sowie Wartungsarbeiten stets Schutzbrille und Gesichtsschutzmaske
tragen.
5. Keine Veränderungen am Sensor durchführen.
6. Das Nichtbeachten der Sicherheitsvorschriften kann zu schweren Körperverletzungen führen!

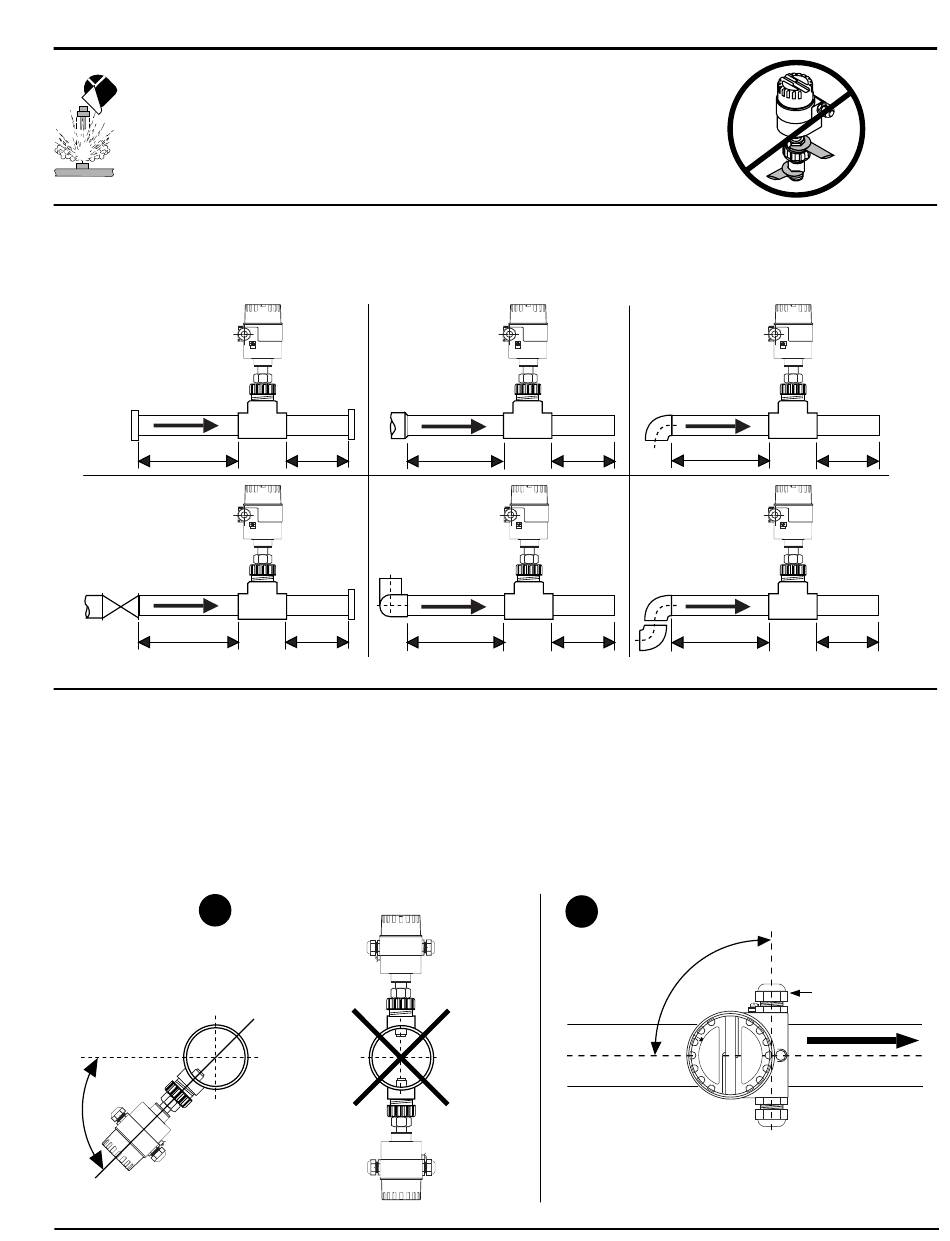

1. Einbauort
Empfohlene Montagepositionen stromauf/stromab in horizontalen oder vertikalen Rohrleitungen
Eintritt
Flansch
10 x I.D.
Ventil/Schieber
50 x I.D.
2. Montageposition
A. Es ist am besten, den Sensor Flowmag in vertikalen Rohren zu
montieren. Bei horizontal verlaufenden Rohrabschnitten sollte der
Flowmag an der Rohrseite montiert werden. Durch diese Vorgehens-
weise wird dafür gesorgt, daß die Elektroden stets vom Fluid umgeben
sind. Sehen Sie sich in diesem Zusammenhang Diagramm A an.
A
EMPFOHLEN
45°
Austritt
Reduzierstück
5 x I.D.
15 x I.D.
2 x 90°-Krümmer,
3 Abmessungen
5 x I.D.
40 x I.D.
NICHT EMPFOHLEN
Mögliche
Luftblasen
Prozeßleitung
(Endansicht)
Mögliche
Ansammlung
von Feststoffen
90°-Krümmer
5 x I.D.
2 x 90°-Krümmer
5 x I.D.
B. Der Sensor MUSS so montiert werden, daß die Elektrodenachse im
Winkel von 90° zur Durchflußrichtung angeordnet ist. Mit den beiden
Kabeldichtungen können Sie die Elektrodenachse visuell ausrichten. Der
Flowmag ist bidirektional, und diese Tatsache bedeutet, daß die
Kabeldichtungen rechts (entsprechend der Darstellung) oder links (siehe
Diagramm B) montiert werden können.
B
C
Prozeßleitung
(Draufsicht)
DEUTSCH
20 x I.D.
5 x I.D.
5 x I.D.
25 x I.D.
Kabeldichtung mit
90°
PG16- ODER 1/2"-
NPT-Gewinde
DURCHFLUSS
Niemals
Demontieren!
