Calorex Variheat AW600 Installationshandbuch Seite 65

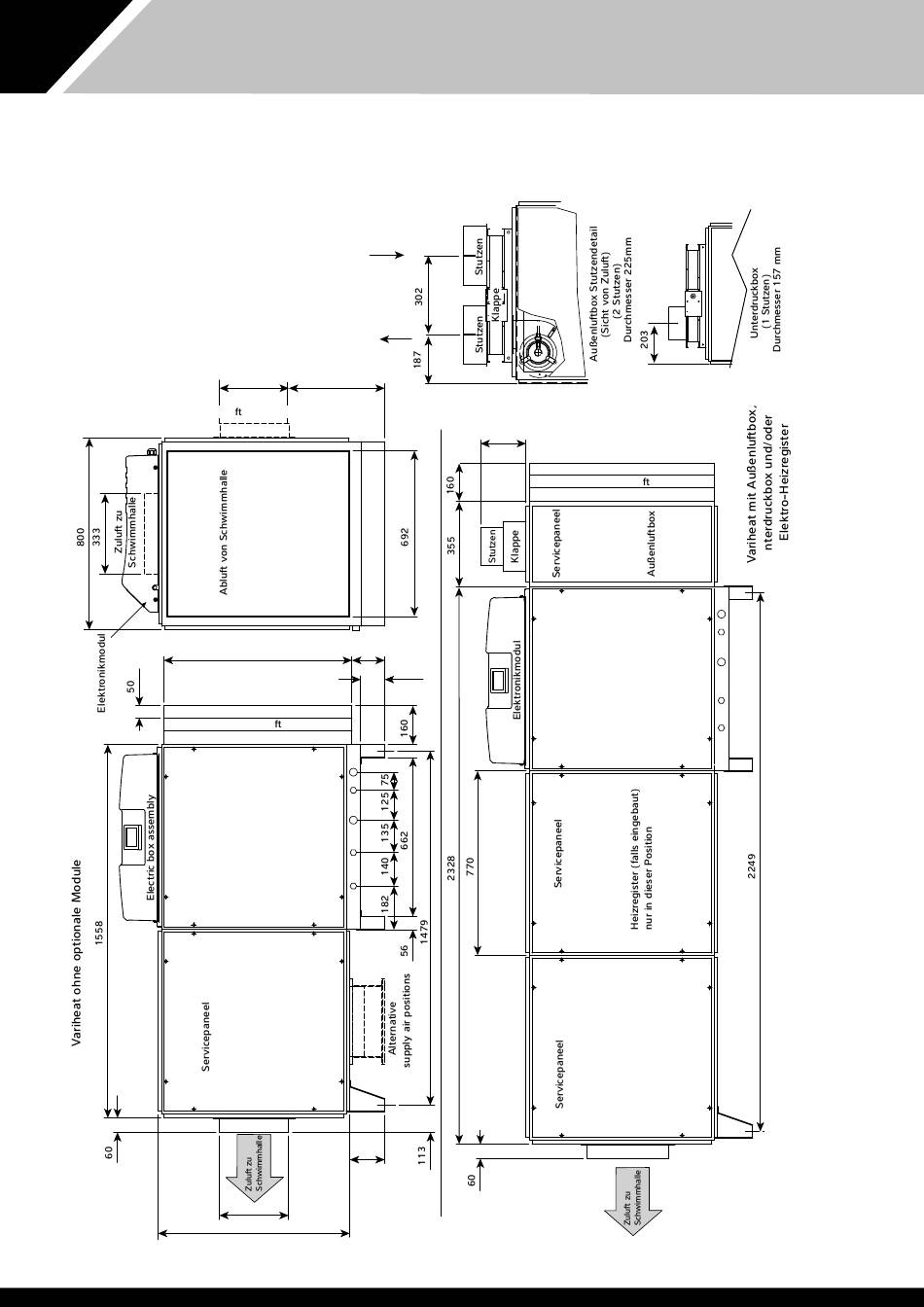

1200/1500 Horizontale Aufstellung
289 400
Alternative
Zulu positionen
190
Zugang Lu filter
Beckenwasser-Rücklauf 1"-BSPM-Gewinde
Ablauf ¾"-BSPM-Gewinde
145
Beckenwasser-Zulauf 1"-BSPM-Gewinde
772
100
LPHW-Rücklauf 1"-BSPM-Gewinde
Zugang Lu filter
LPHW-Zulauf 1"-BSPM-Gewinde
Beckenwasser-Rücklauf 1"-BSPM-Gewinde
Ablauf ¾"-BSPM-Gewinde
Beckenwasser-Zulauf 1"-BSPM-Gewinde
LPHW-Rücklauf 1"-BSPM-Gewinde
LPHW-Zulauf 1"-BSPM-Gewinde
140
289
800
