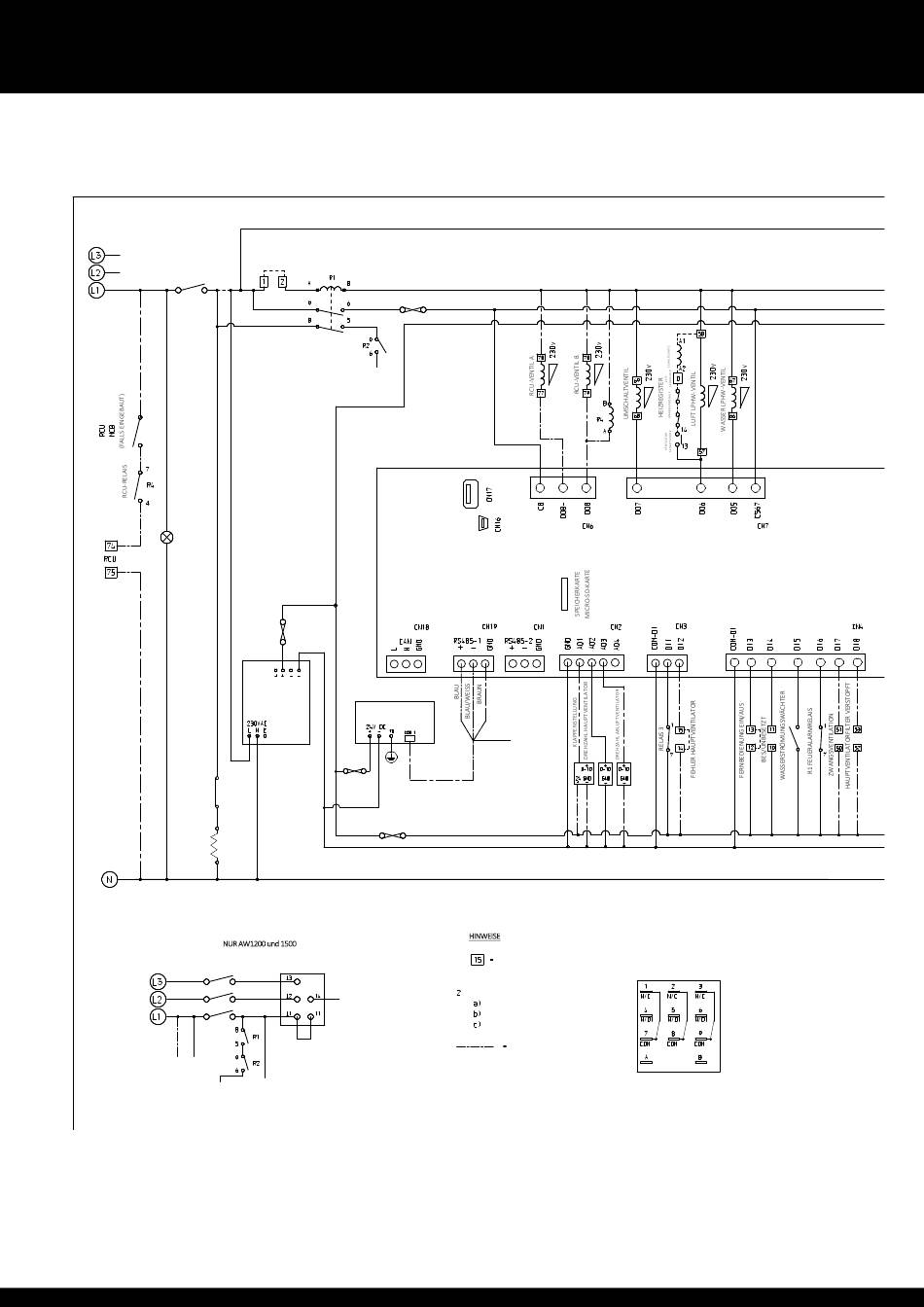

INSTALLATIONSHANDBUCH FÜR DIE BESITZER EINES VARIHEAT AW-SYSTEMS
PHASENRVERSCHIEBU
NG BEI AW12200 und
15500 SIEHE UNTEN
MCB-STEUERUNG
POWER-LAMPE
21
KOMPRESSOR-
SCHALTSCHÜTZ
22
KURBELWANNEN-
HEIZUNG
(FALLS EINGEBAUT)
NUR AW1200 und 1500
STEUERUNG
STEUERSCHALTKREIS-
ÜBERLASTSCHALTER
2A
AN
VENTILATOR-
STEUERUNG
54
FEUERALARM-ANSCHLUSSKLEMMEN
GESCHALTET (230 VAC)
(LINK, FALLS NICHT BELEGT)
FEUERALARMRELAIS
SICHERUNG 93 800Ma
SIEHE UNTEN
ABSCHNITT
„STROMVERSORGUNG"
24 VDC
SICHERUNG 90
2,5A
24 VDC
HMI-BILDSCHIRM
STROMVERSORGUNG
SICHERUNG 91
800mA
SICHERUNG 92 160Ma
PHASENVERSCHIEBUNGS-
RELAIS
STROMVERSORGUNG
/FEUERALARM und
SICHERUNG 3
AN
KOMPRESSOR-
SCHALTSCHÜTZ 21
IM ZWEIFELSFALL FRAGEN
KAPPE
UNBENUTZTE
KABEL
HINWEISE
NUMMERN KLEMMENBLOCK AUF DIN-SCHIENE
FALLS FERNBEDIENUNGSOPTION „BES/UNBES" VERWENDET
SCHALTUHR AUF „UNBESETZT" EINSTELLEN
10/11 N/O = „UNBESETZT"
10/11 N/C = „BESETZT"
OPTIONEN
SPULE
STANDARDRELAISFORMAT
1002594 AUSGABE 4 M172 VARIHEAT
SPANNUNGSFRE
MAX. GES
