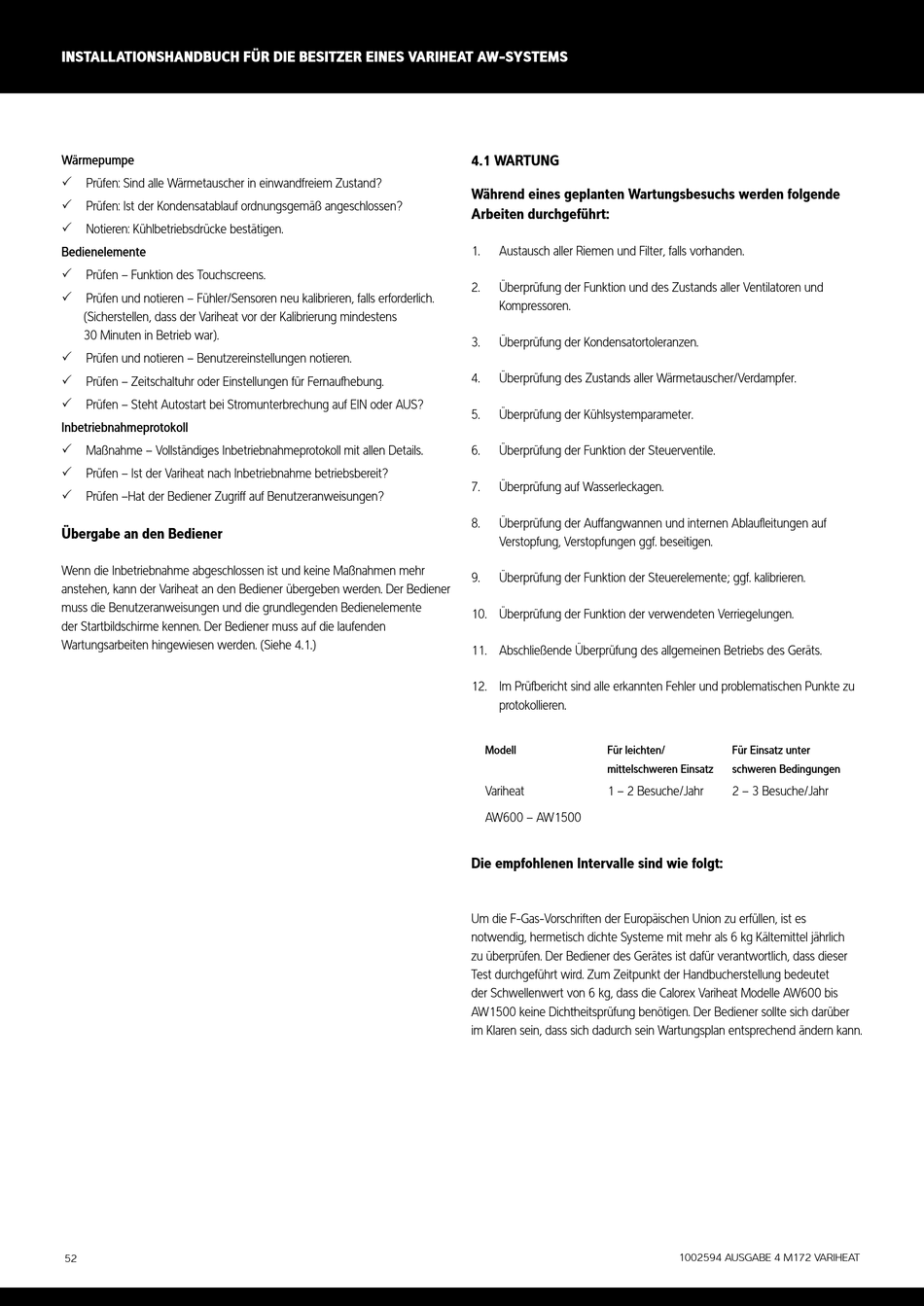

INSTALLATIONSHANDBUCH FÜR DIE BESITZER EINES VARIHEAT AW-SYSTEMS
Wärmepumpe
P Prüfen: Sind alle Wärmetauscher in einwandfreiem Zustand?
P Prüfen: Ist der Kondensatablauf ordnungsgemäß angeschlossen?
P Notieren: Kühlbetriebsdrücke bestätigen.
Bedienelemente
P Prüfen – Funktion des Touchscreens.
P Prüfen und notieren – Fühler/Sensoren neu kalibrieren, falls erforderlich.
(Sicherstellen, dass der Variheat vor der Kalibrierung mindestens
30 Minuten in Betrieb war).
P Prüfen und notieren – Benutzereinstellungen notieren.
P Prüfen – Zeitschaltuhr oder Einstellungen für Fernaufhebung.
P Prüfen – Steht Autostart bei Stromunterbrechung auf EIN oder AUS?
Inbetriebnahmeprotokoll
P Maßnahme – Vollständiges Inbetriebnahmeprotokoll mit allen Details.
P Prüfen – Ist der Variheat nach Inbetriebnahme betriebsbereit?
P Prüfen –Hat der Bediener Zugriff auf Benutzeranweisungen?
Übergabe an den Bediener
Wenn die Inbetriebnahme abgeschlossen ist und keine Maßnahmen mehr
anstehen, kann der Variheat an den Bediener übergeben werden. Der Bediener
muss die Benutzeranweisungen und die grundlegenden Bedienelemente
der Startbildschirme kennen. Der Bediener muss auf die laufenden
Wartungsarbeiten hingewiesen werden. (Siehe 4.1.)
52
4.1 WARTUNG
Während eines geplanten Wartungsbesuchs werden folgende
Arbeiten durchgeführt:
1.
Austausch aller Riemen und Filter, falls vorhanden.
2.
Überprüfung der Funktion und des Zustands aller Ventilatoren und
Kompressoren.
3.
Überprüfung der Kondensatortoleranzen.
4.
Überprüfung des Zustands aller Wärmetauscher/Verdampfer.
5.
Überprüfung der Kühlsystemparameter.
6.
Überprüfung der Funktion der Steuerventile.
7.
Überprüfung auf Wasserleckagen.
8.
Überprüfung der Auffangwannen und internen Ablaufleitungen auf
Verstopfung, Verstopfungen ggf. beseitigen.
9.
Überprüfung der Funktion der Steuerelemente; ggf. kalibrieren.
10. Überprüfung der Funktion der verwendeten Verriegelungen.
11. Abschließende Überprüfung des allgemeinen Betriebs des Geräts.
12. Im Prüfbericht sind alle erkannten Fehler und problematischen Punkte zu
protokollieren.
Modell
Für leichten/
mittelschweren Einsatz
Variheat
1 – 2 Besuche/Jahr
AW600 – AW1500
Die empfohlenen Intervalle sind wie folgt:
Um die F-Gas-Vorschriften der Europäischen Union zu erfüllen, ist es
notwendig, hermetisch dichte Systeme mit mehr als 6 kg Kältemittel jährlich
zu überprüfen. Der Bediener des Gerätes ist dafür verantwortlich, dass dieser
Test durchgeführt wird. Zum Zeitpunkt der Handbucherstellung bedeutet
der Schwellenwert von 6 kg, dass die Calorex Variheat Modelle AW600 bis
AW1500 keine Dichtheitsprüfung benötigen. Der Bediener sollte sich darüber
im Klaren sein, dass sich dadurch sein Wartungsplan entsprechend ändern kann.
Für Einsatz unter
schweren Bedingungen
2 – 3 Besuche/Jahr
1002594 AUSGABE 4 M172 VARIHEAT
