INSTALLATIONSHANDBUCH FÜR DIE BESITZER EINES VARIHEAT AW-SYSTEMS
3.6 ELEKTRISCHE ANSCHLÜSSE

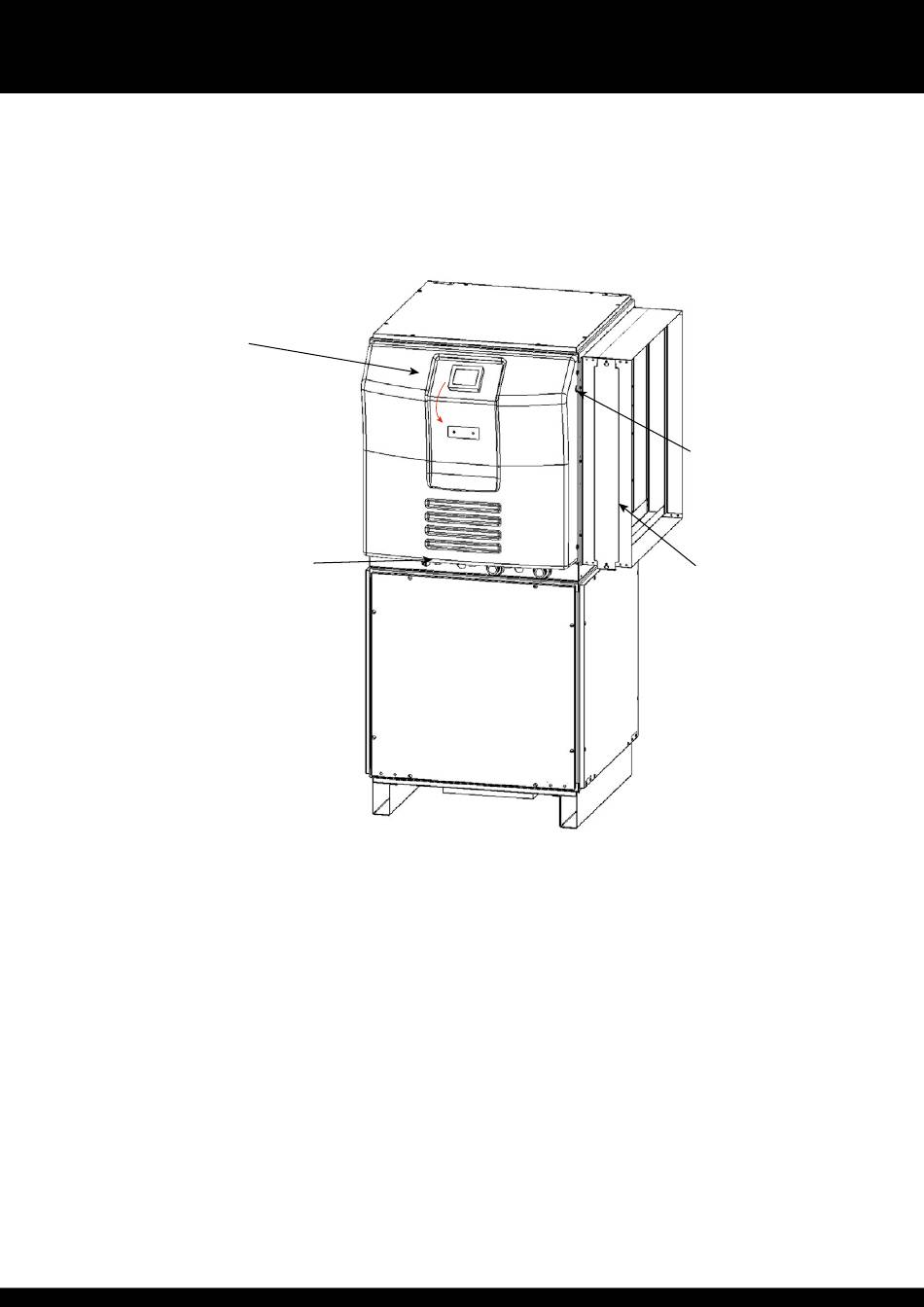

Touchscreen-
Benutzeroberfläche.
Der Touchscreen lässt
sich einfach auf die
Vorderseite des
Deckels der Elektronik
schieben.
Kabeleinführungen
In der Elektronik befinden sich drei Kabelverschraubungen und zwei weitere
Aussparungen. Benutzen Sie die linke Öffnung für den Zugang zu den
Leistungsklemmen. Verwenden Sie andere verfügbare Zugangspunkte für die
optionalen Schnittstellen-Klemmanschlüsse.
Alle Klemmen sind durch Abnehmen des Elektronikdeckels zugänglich.
42
Ventilatormodul
Der Touchscreen kann von der Standardposition in die alternative Position
verschoben werden, wenn dies für den Benutzer bequemer ist.
Wenn die Stromversorgung unterbrochen und die schwarze Abdeckung
entfernt ist, kann die Rückseite des Displays durch Drücken der Taste oben
entfernt werden. Das Display kann abgeschraubt und in die alternative Position
verschoben oder um 180° gedreht werden. Um es um 90° zu drehen,
entfernen Sie den Fixierstift, und stellen Sie sicher, dass das Display arretiert
ist, um ein Wegdrehen zu verhindern. Sobald der Touchscreen positioniert ist,
bringen Sie die Rückseite wieder an.
Power-Lampe
Kühlmodul
1002594 AUSGABE 4 M172 VARIHEAT
