INSTALLATIONSHANDBUCH FÜR DIE BESITZER EINES VARIHEAT AW-SYSTEMS
SPS/ETHERNET-EINSTELLUNGEN
Tippen Sie auf die Taste rechts.
Pfeil-Symbol
Zurück zu den
Benutzereinstellungen
Haus-Symbol Zurück
zum Startbildschirm

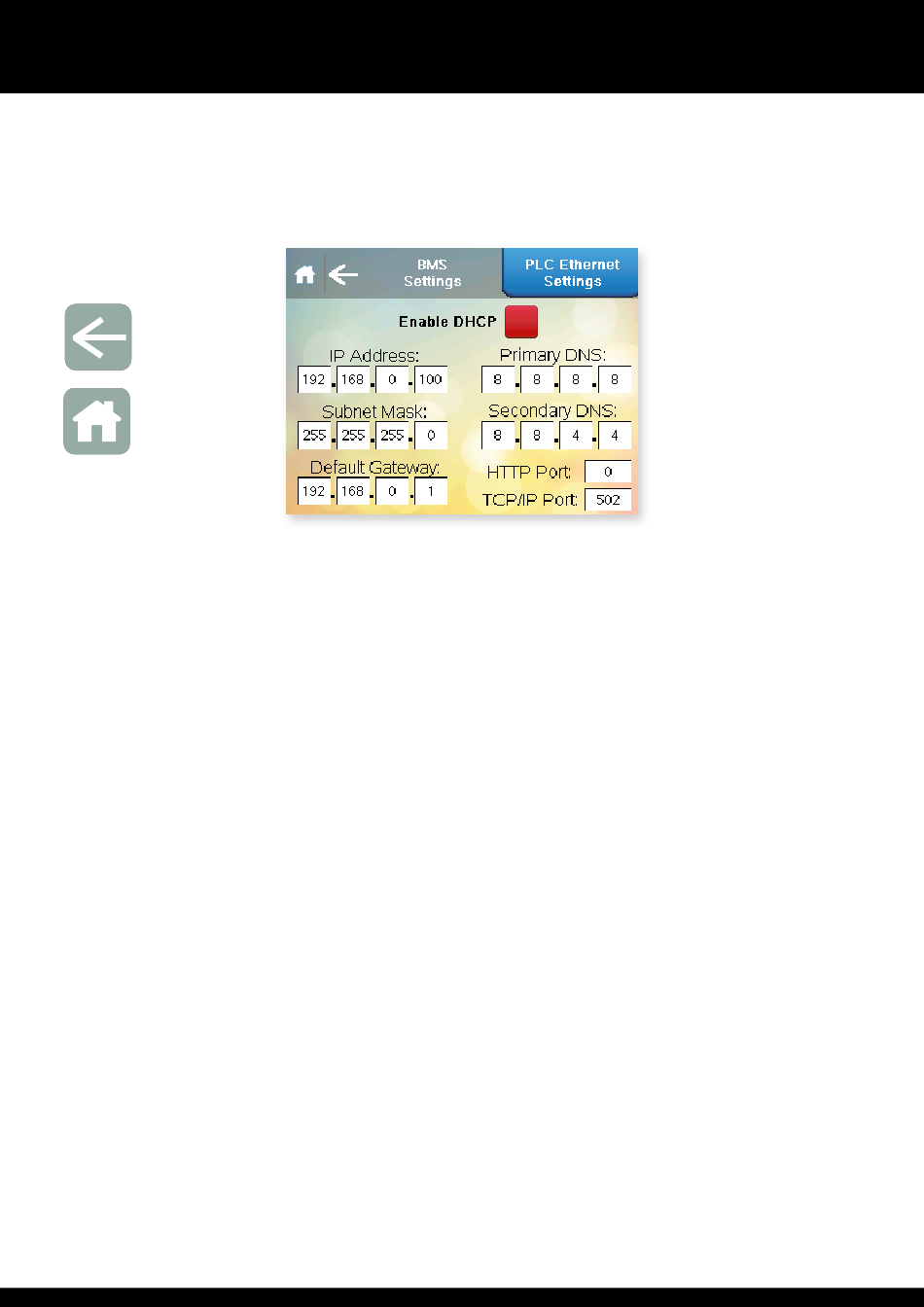

Dieser Bildschirm enthält Einstellungen für die GLT-Konnektivität mit BACnet/
IP über den Ethernet-Port auf der SPS Die Werkseinstellungen sind abgebildet.
Falls die Kommunikation über Modbus/RTU oder BACnet MS/TP hergestellt
wird, siehe Bildschirm „BMS Settings" Siehe Seite 29.
„Enable DHCP". Über diese Taste aktivieren bzw. deaktivieren Sie DHCP.
„IP Address", „Subnet Mask", „Default Gateway", „Primary DNS" und „Secondary
DNS": Diese Felder können alle zwischen 0 und 255 eingestellt werden.
30
„HTTP Port". Kann von 0 bis 65535 eingestellt werden. 0 entspricht dem
Standardport 80.
„TCP/IP Port". Kann von 0 bis 65535 eingestellt werden. Standardwert ist 502.
Nachdem Sie eine der oben genannten Einstellungen geändert haben,
starten Sie die SPS/den Variheat neu, indem Sie die Stromversorgung
ein- und wieder ausschalten, um die neuen Einstellungen zu speichern
und anzuwenden.
Eine Modbus-Variablenliste und BACnet-Objektliste erhalten Sie bei der
Dantherm Group.
1002594 AUSGABE 4 M172 VARIHEAT
