INSTALLATIONSHANDBUCH FÜR DIE BESITZER EINES VARIHEAT AW-SYSTEMS
3.11 OPTIONALES FERNFÜHLERMODUL
Ein Fernfühlermodul ermöglicht den Einbau von Lufttemperatur- und
Luftfeuchtigkeitsfühlern in der Schwimmhalle. Dies kann von Vorteil sein, wenn
die im Variheat Gehäuse befindlichen Fühler und Sensoren nicht in der Lage
sind, eine repräsentative Messung der Bedingungen durchzuführen.

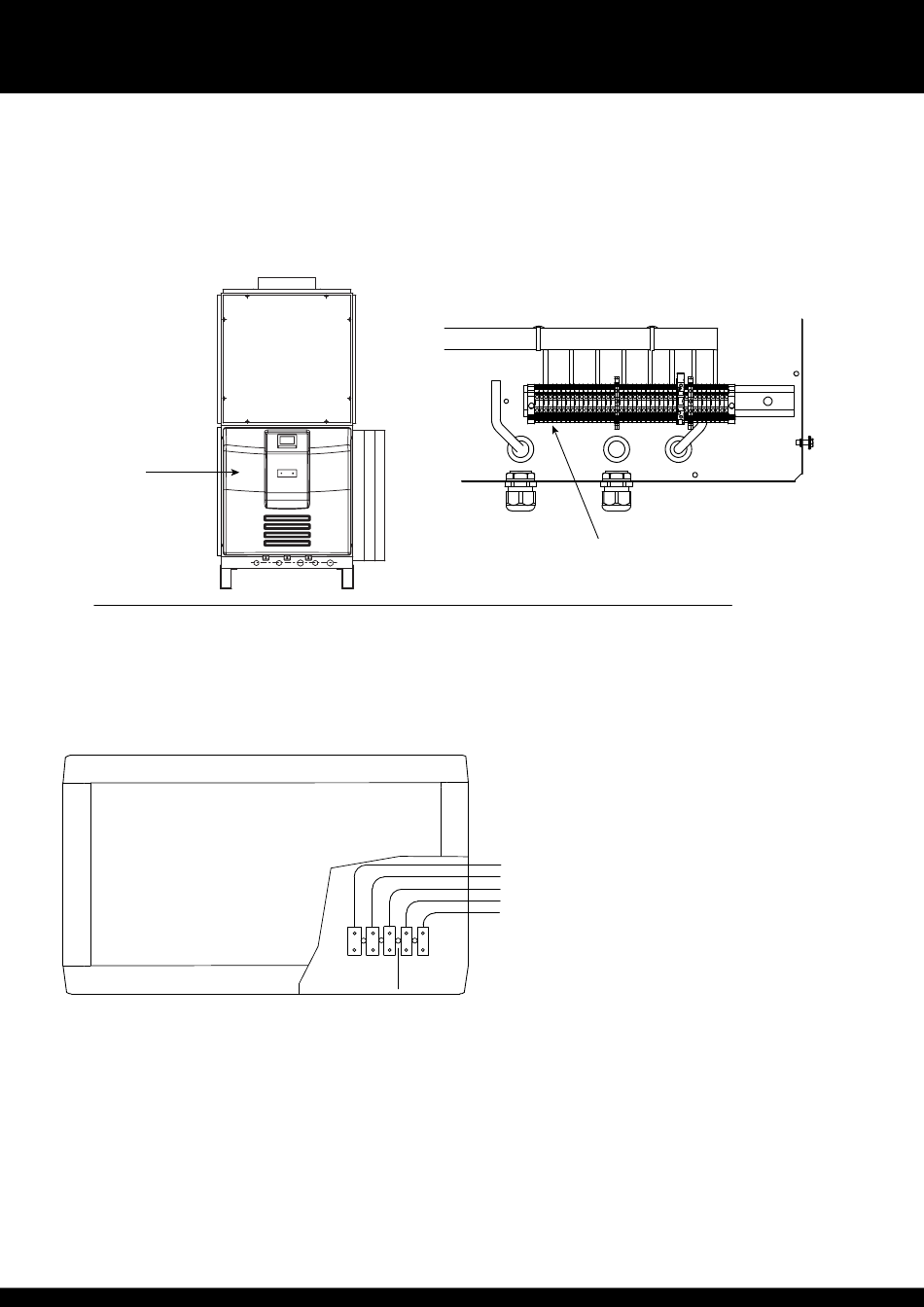

Abdeckung entfernen

Fernfühlermodul
Nach dem Anschluss des Fernfühlermoduls kann es erforderlich sein, die
Fühlerdifferenzen zu kalibrieren. Weitere Informationen dazu finden Sie unter
„Erweiterte Einstellungen", DIFFERENZEN.
50
Bei Verwendung eines Kabels mit einem Querschnitt von 0,5 mm² beträgt der
maximale Gesamtabstand zwischen den Fühlern und ihren Anschlüssen 20 m.

Klemmenbelegung

Fühler-/Sensordrähte von Klemmen 33-37 hier trennen
37
36
35
34
33
1 2 3 4 5
FEUCHTIGKEITS- TEMPERATUR-
FÜHLER FÜHLER
(Mitte Steuerungsmodul)
Klemmen in Fühlermodul mit Klemmennummern
in der Elektronik verbinden
