Calorex Variheat AW600 Installationshandbuch Seite 64

INSTALLATIONSHANDBUCH FÜR DIE BESITZER EINES VARIHEAT AW-SYSTEMS

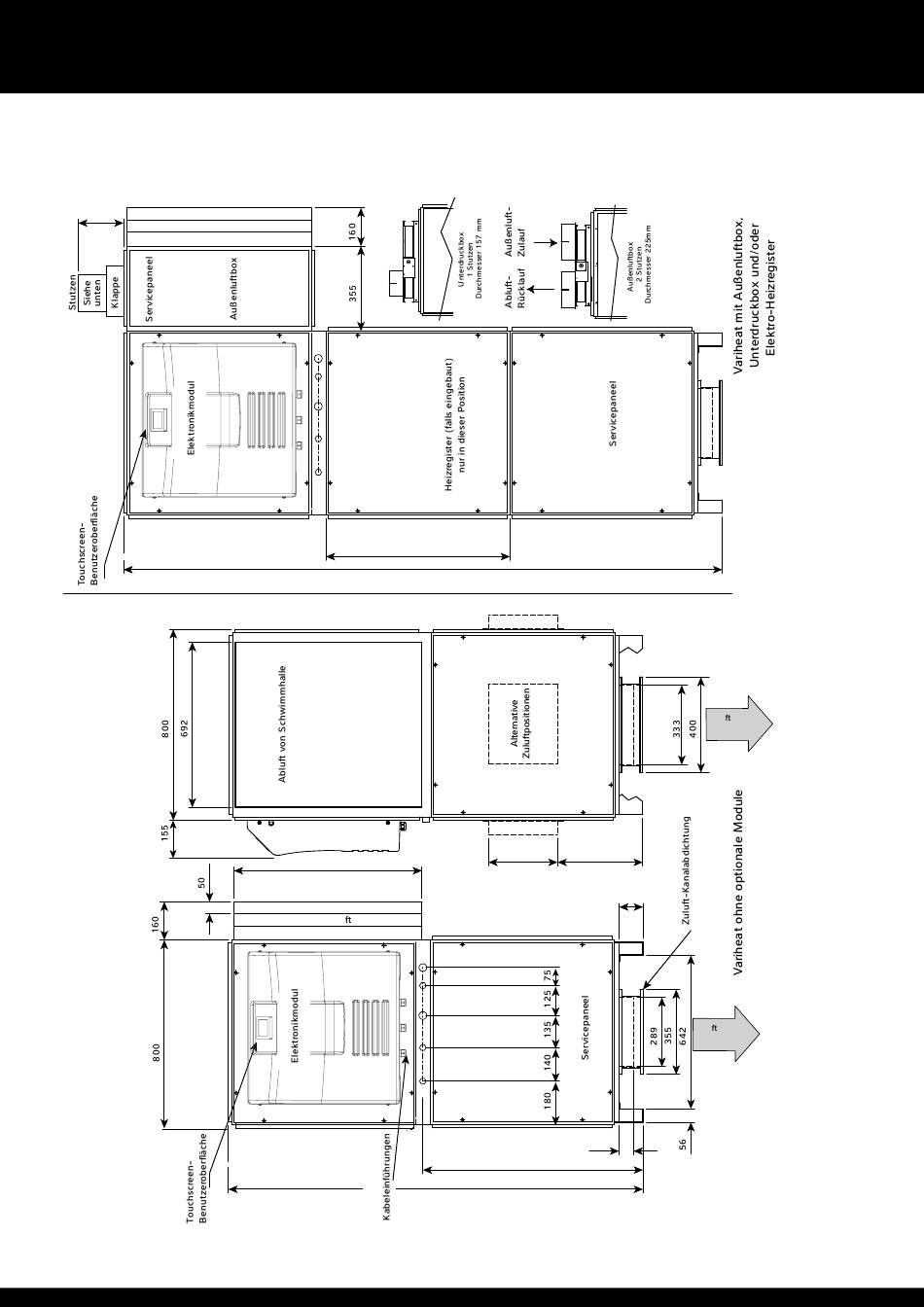

1200/1500 Vertikale Aufstellung, Abluft nach unten
Air filter access panel
190
Servicepaneel
64
Beckenwasser-Rücklauf
Ablauf
Beckenwasser-Zulauf
LPHW-Rücklauf
LPHW-Zulauf
770
2503
772
Zugang Lu filter
Beckenwasser-Rücklauf 1"-BSPM-Gewinde
Ablauf ¾"-BSPM-Gewinde
Beckenwasser-Zulauf 1"-
BSPM-Gewinde
LPHW-Rücklauf 1"-
BSPM-Gewinde
LPHW-Zulauf 1"-
BSPM-Gewinde
Servicepaneel
1734
289 356
100
Servicepaneel
Servicepaneel
60
920
Zulu zu
Schwimmhalle
Zulu zu
Schwimmhalle
1002594 AUSGABE 4 M172 VARIHEAT
