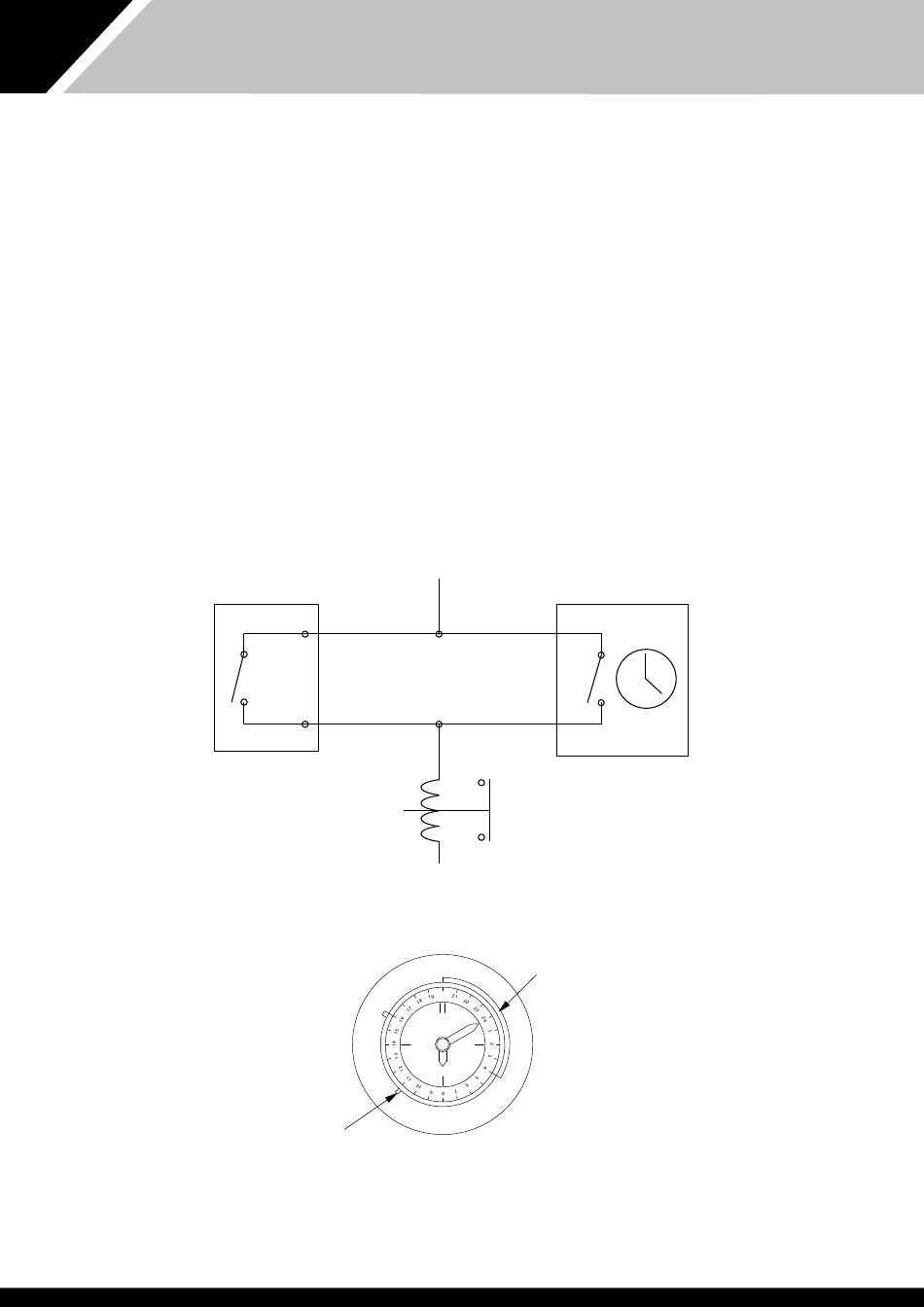

„Pool Pump Run"-Anforderung – Anschlussklemmen 8/9
Zur Steuerung der Wasserpumpe, die Wasser durch den Variheat
Beckenwasserkreislauf pumpt. Wenn diese Beckenwasserpumpe stetig
arbeitet, bleiben diese Klemmen unbelegt. Wenn diese Beckenwasserpumpe
NICHT kontinuierlich betrieben wird, müssen diese Klemmen verwendet
werden, um die Pumpe zu starten, wenn sie andernfalls ausgeschaltet wäre.
Dies sind potentialfreie Kontakte von 0,5 A bei 230 V. Die Kontakte schließen,
wenn der Variheat Wasserdurchfluss anfordert.
Wird die Beckenwasserpumpe von einer Zeitschaltuhr (die von Drittanbietern
geliefert wird) gesteuert, kann die Variheat Steuerung die Zeiten für „Pumpe
AUS" außer Kraft setzen, um sicherzustellen, dass das Beckenwasser bei Bedarf
durch den Variheat fließt. Bei Verwendung dieser Klemmen in Verbindung mit der
Zeitschaltuhr der Beckenpumpe läuft die Beckenfilterpumpe in den folgenden Fällen:
a) Für die Filterung wurde von der Zeitschaltuhr eine „Pumpe EIN"-Zeit eingestellt.
b) Der Variheat muss für eine Wärmerückgewinnung zur Wassererwärmung
sorgen oder das Becken muss zusätzlich beheizt werden.
Wenn die Beckenwasserpumpe kontinuierlich läuft, bleiben diese Klemmen unbelegt.
Schnittstellenklemmen
in der Variheat-
1002594 AUSGABE 4 M172 VARIHEAT
8
9
Bauseitige
Elektronik
Typische
Probennahmezeit Tag
Zeitschaltuhr der Beckenfilterpumpe
Wenn die Beckenfilterpumpe durch eine eigene Zeitschaltuhr (nicht Teil des
Variheat) gesteuert wird, muss diese Zeitschaltuhr nach Bedarf eingestellt
werden, mit zusätzlichen Probenahmezeiten, damit der Variheat die
Beckenwassertemperatur überprüfen und aufrechterhalten kann.
Liegt die Beckenwassertemperatur während der Probenahmezeit unter der
eingestellten Temperatur, wird der Variheat die Filterpumpe weiter betreiben,
damit das Beckenwasser bis zum Erreichen der eingestellten Temperatur
erwärmt werden kann. (Siehe Benutzereinstellungen).
Die Variheat Steuerung kann die Zeitschaltuhr der Beckenfilterpumpe außer
Kraft setzen.
L
Bauseitige externe Pumpen-/
Filterzeitschaltuhr
Schwimmbeckenpumpe Startvorrichtung
N
Beckenpumpenlaufzeit
Nacht
20
47
