INSTALLATIONSHANDBUCH FÜR DIE BESITZER EINES VARIHEAT AW-SYSTEMS
„Remote Damper"-Steuerung – Anschlussklemmen 63/64/65
Für die Steuerung einer ferngesteuerten Klappe, wenn der erweiterte
Frostschutz aktiviert ist.
Dies sind potentialfreie Kontakte von 150mA bei 230 V. Die Kontakte schließen,
wenn der erweiterte Frostschutz eingeschaltet ist.
Wird diese Möglichkeit nicht benötigt, bleiben diese Klemmen unbelegt.
Erweiterter Frostschutz
(Wird verwendet, wenn die ferngesteuerte Klappe installiert ist).
Der erweiterte Frostschutz verhält sich wie der Standardfrostschutz, schließt
aber zusätzlich noch die ferngesteuerte Klappe. Er wird ebenfalls unter den
gleichen Bedingungen wie der Standardschutz aktiviert. Er wird jedoch nicht
deaktiviert, wenn die Temperatur sofort ansteigt. Stattdessen misst das Gerät
die Umgebungstemperatur regelmäßig (standardmäßig alle sechs Stunden).
Bei jeder Überprüfung werden die ferngesteuerten Klappen für kurze Zeit
(fünf Minuten) geöffnet, Außenluft wird zum Fühler geleitet, und wenn die
Temperatur über den Sollwert gestiegen ist, wird der erweiterte Frostschutz
deaktiviert. Wenn die Temperatur immer noch zu niedrig ist, bleibt das Gerät
bis zur nächsten Überprüfung im Modus des erweiterten Frostschutzes. Eine
Option, um eine Überprüfung zu erzwingen, finden Sie auf dem Bildschirm für
die Sollwerte und Umschaltungen in den Benutzereinstellungen, jedoch nur,
wenn der Frostschutz eingeschaltet ist.
3.9 NETZWERKVERBINDUNG
LAN-Verbindung
Um den Variheat mit dem LAN für eine Bildschirmspiegelung zu verbinden,
kann der RJ45-Ethernet-Port auf der Rückseite des Touchscreens
verwendet werden. Achten Sie darauf, den RJ45-Ethernet-Port nicht mit
dem RJ45-COM1-Port zu verwechseln. Die Kabeleinführungen an der
Elektronikabdeckung können zum Anschluss dieses Kabels verwendet werden.
Eine feste IP-Adresse muss festgelegt werden (siehe Abschnitt 2.1
„Netzwerkeinstellungen"), da die Port-Weiterleitung für den Fernzugriff
abgeschlossen sein muss. Die Standard-IP-Adresse lautet 192.168.1.150, kann
aber bei Bedarf geändert werden.
Weiterzuleitende Ports
80
6000
6002
Nach der Weiterleitung kann auf den Variheat über einen ActiveX-fähigen
Browser, in der Regel Intenet Explorer, zugegriffen werden. Falls Sie die Vijeo
Design'Air-App verwenden, müssen Sie das Gerät den Favoriten hinzufügen,
die externe IP-Adresse Ihres Netzwerks eingeben und die voreingestellte Port-
Nummer übernehmen. Weitere Informationen finden Sie in Abschnitt 2.2.
48

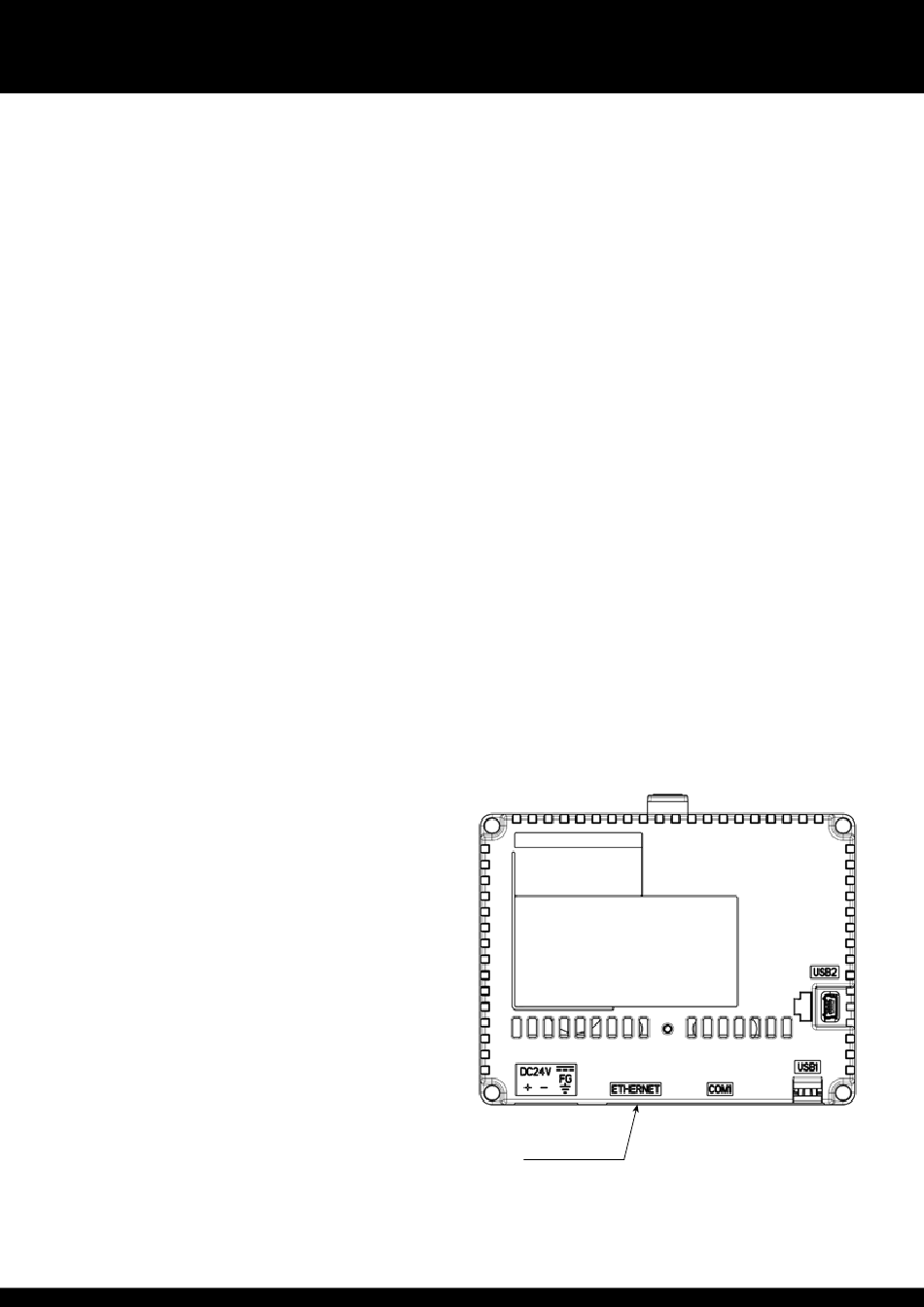

LAN-Verbindung
RJ45
Ethernet-Port
1002594 AUSGABE 4 M172 VARIHEAT
