3.7 ELEKTRISCHE INSTALLATION
Elektrischer Schutz
Es muss unbedingt sichergestellt werden, dass alle Aspekte der Installation den
neuesten IET-Bestimmungen entsprechen. Es muss außerdem sichergestellt
werden, dass alle Fernsteuerungen, die zur Schwimmhalle führen, von der Art
und der Spannung sind, die in den neuesten IET-Bestimmungen angegeben
sind.
Das Gerät muss gemäß EMC2004/108/EC installiert werden.
Geschützte Stromversorgung
Auch wenn es nicht verbindlich vorgeschrieben ist, empfiehlt die Dantherm
Group dennoch, dass immer ein Fehlerstrom-Schutzschalter eingebaut
wird oder dass die Stromversorgung den Empfehlungen der örtlichen
Elektrizitätsbehörde entspricht und dass bei allen Leitungen gemäß diesen
Vorschriften ein Potentialausgleich hergestellt wird.
Die Versorgung des Geräts muss mit Sicherungen oder Schutzschaltern (Typ C)
entsprechend der Motorleistung erfolgen, (Siehe Sektion 5.0 DATENBLATT auf
Seite 56.) Hochleistungssicherungen werden empfohlen. Ein Trennschalter
muss gut sichtbar und nicht weiter als 2 m entfernt montiert werden. Der
Trennschalter muss einen Luftspalt von mindestens 3 mm in der Aus-Stellung
haben.
Alle Geräte müssen ordnungsgemäß geerdet sein. Es wird empfohlen, die
gesamte Schwimmbeckenelektrik mit einem Erdschluss-Schutzschalter
auszurüsten.

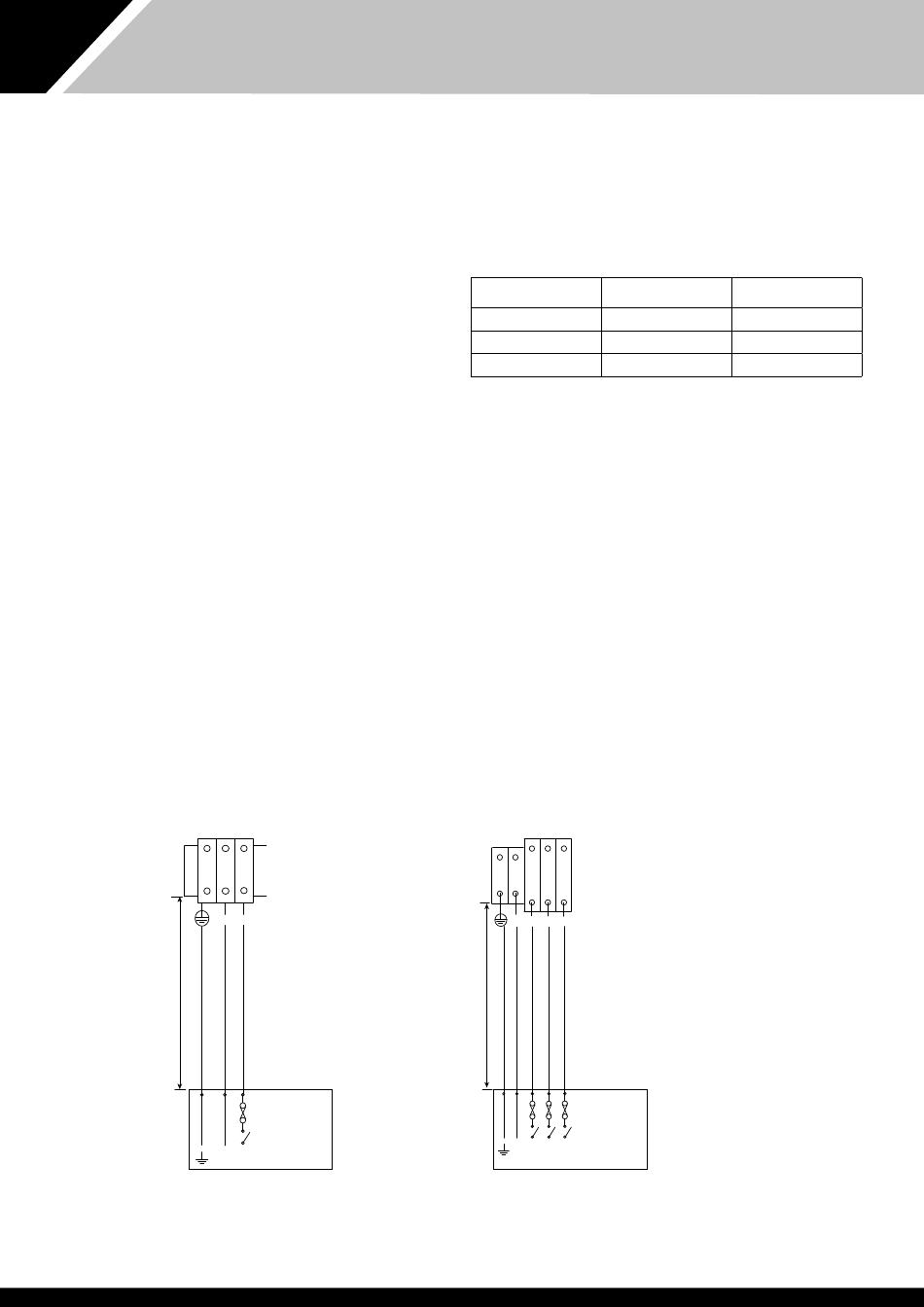

Stromversorgung Klemmenbelegung
einphasig
N
Sicherungstrennschalter
müssen sich innerhalb
von 2 m vom Gerät
befinden und auf der
Gerätevorderseite
sichtbar sein
N
1002594 AUSGABE 4 M172 VARIHEAT
L
Sicherungstrennschalter
müssen sich innerhalb von
2 m vom Gerät befinden und
auf der Gerätevorderseite
sichtbar sein
Sicherungstrenn-
schalter
Nennstromangaben
im Datenblatt
L
Unregelmäßige elektrische Versorgung
Die folgenden Betriebsgrenzwerte dürfen nicht überschritten werden, wenn bei
Calorex-Maschinen die Leistung oder Gewährleistung garantiert werden sollen:
Spannung
Einphasige Maschinen
Dreiphasige Maschinen
Frequenz
Hinweis: Die Spannung muss an den Netzklemmen der Wärmepumpe gemessen
werden, wobei alle Ventilatoren/Kompressoren im Nennlastbetrieb laufen.
Geeignete Kabelquerschnitte
Das Kabel zur Stromversorgung einer Maschine mit einer bestimmten Last
muss mit zunehmender Länge auch im Querschnitt zunehmen, damit
der Spannungsabfall innerhalb des Kabels die empfohlenen Grenzen nicht
überschreitet. Die Kabelquerschnitte müssen von einem zugelassenen
Elektriker unter Berücksichtigung der IEE-Bestimmungen und der
örtlichen Vorschriften berechnet werden.
Hinweis: Die dreiphasigen Variheat Modelle 1200 und 1500 sind mit einem
Phasenschutz ausgestattet und arbeiten nicht, wenn die Phasen falsch
angeschlossen sind.
Warnung: Die rote Lampe neben dem Servicepaneel zeigt an, dass der
Variheat mit Spannung versorgt wird. Sie müssen unbedingt drei Minuten
nach dem Abschalten der Versorgungsspannung warten, bevor Sie Paneele
entfernen oder mit der Wartung des Variheat beginnen.
Stromversorgung Klemmenbelegung
dreiphasig
N
L1
L2
L3
Sicherungstrenn-
schalter
Nennstromangaben
im Datenblatt
N
L1
L2
L3
Min.
Max.
207 V
253 V
360 V
440 V
47,5 Hz
52,5 Hz
