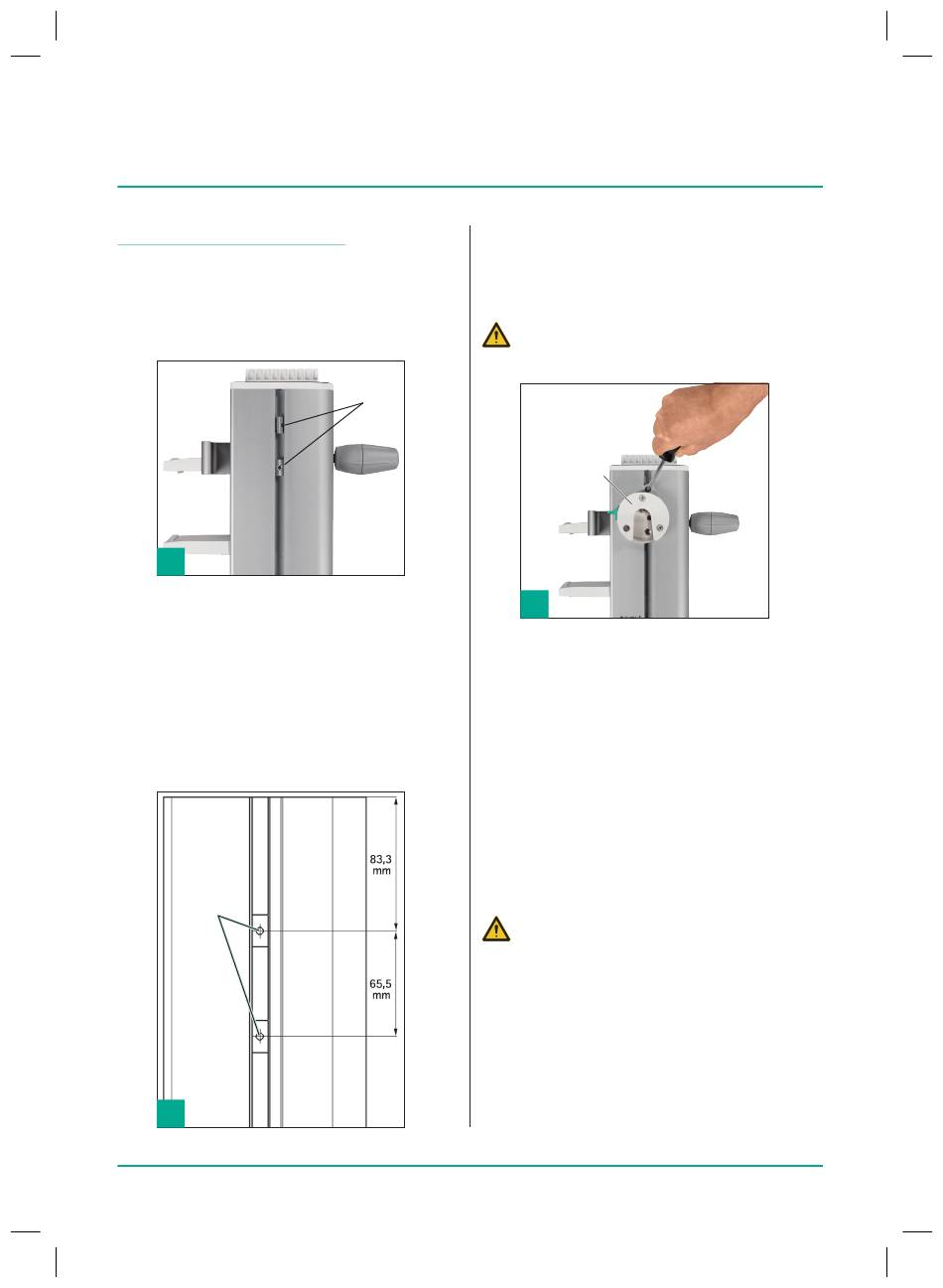

Montage / Demontage der Universalklemme
Universalklemme montieren
1 |
Setzen Sie die beiden Nutensteine
in die Systemnut an der Rückseite
der Station ein (Federn der Nuten-
steine nach innen gerichtet).
1
2 |
Schieben Sie die Nutensteine auf
die gewünschte Position. Das Loch
des oberen Nutensteins sollte
ca. 8,3 cm beginnend von der
Oberseite des Aluminiumprofils
entfernt sitzen. Der untere Nuten-
stein sollte ca. 6,5 cm darunter
sitzen.
5
2
39012301_Station_spaceplus_DE_IFU_1020_v17.indd 37
3 |
WARNUNG: Achten Sie auf die kor-
rekte Ausrichtung der Adapterplatte.
5
3
4 |
5 |
6 |
7 |
WARNUNG: Überprüfen Sie die
korrekte Befestigung der Space
Station nach Montage der Universal-
klemme.
Positionieren Sie die Verschrau-
bungslöcher der Adapterplatte über
den zuvor positionierten Nuten-
steinen gemäß Abbildung.
7
Schrauben Sie die Universalklemme
mit Hilfe der beiliegenden Senk-
kopfschrauben fest (Schrauber
Torx T25).
Überprüfen Sie die korrekte Befes-
tigung der Universalklemme.
Hängen Sie die Stativklemme von
unten bis zum Anschlag ein und
achten Sie auf das Klickgeräusch.
Überprüfen Sie die korrekte Befes-
tigung der Stativklemme
plus
37
