2.2

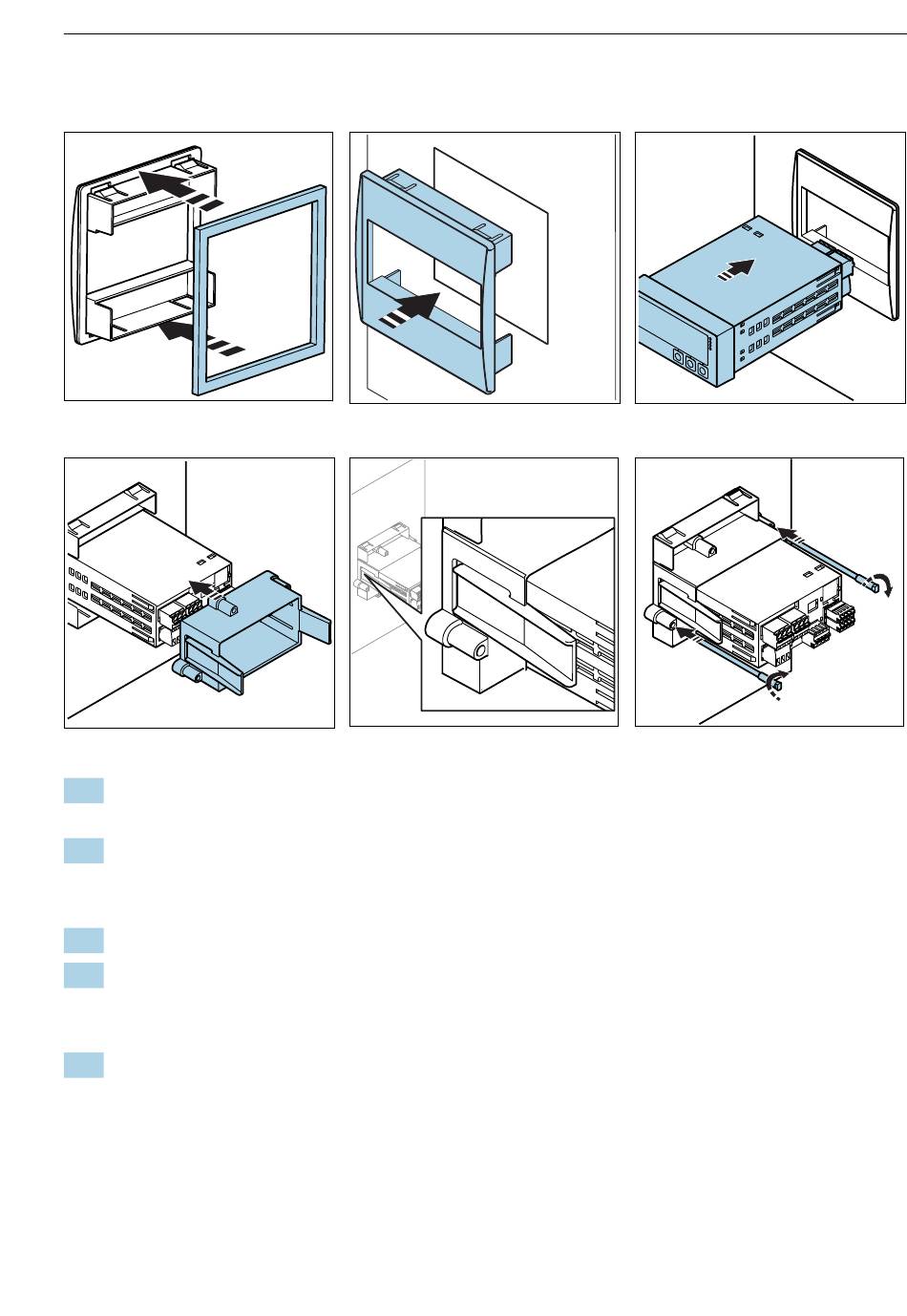

Messgerät in Adapterrahmen montieren
3
6
1.
→ 3: Die vorgestanzte Dichtung von der gelieferten Form lösen und von hinten an
den Adapterrahmen kleben.
2.
→ 4: Den Adapterrahmen von außen in den passenden Schaltschrankausschnitt
schieben.
Der Rahmen wird an der Innenseite durch seine Spannfedern gehalten.
3.
→ 5: CM14 von außen durch den Adapterrahmen schieben.
4.
→ 6: Den CM14-Halterahmen auf der Geräterückseite bis zum Anschlag aufschie-
ben.
Der Halterahmen muss in die letzte Aussparung einrasten.(→ 7)
5.
→ 8: Die zwei zum Gerät gehörenden Spannschrauben an den gezeigten Stellen
handfest einschrauben bis das Gerät fest im Ausschnitt sitzt.
Die im ersten Schritt aufgeklebte Dichtung wird mit dem Schaltschrankausschnitt
verpresst und erfüllt so ihre Funktion. Die zugesagte Schutzart ist gewährleistet.
Endress+Hauser
4
7
5
8
EA01083C
