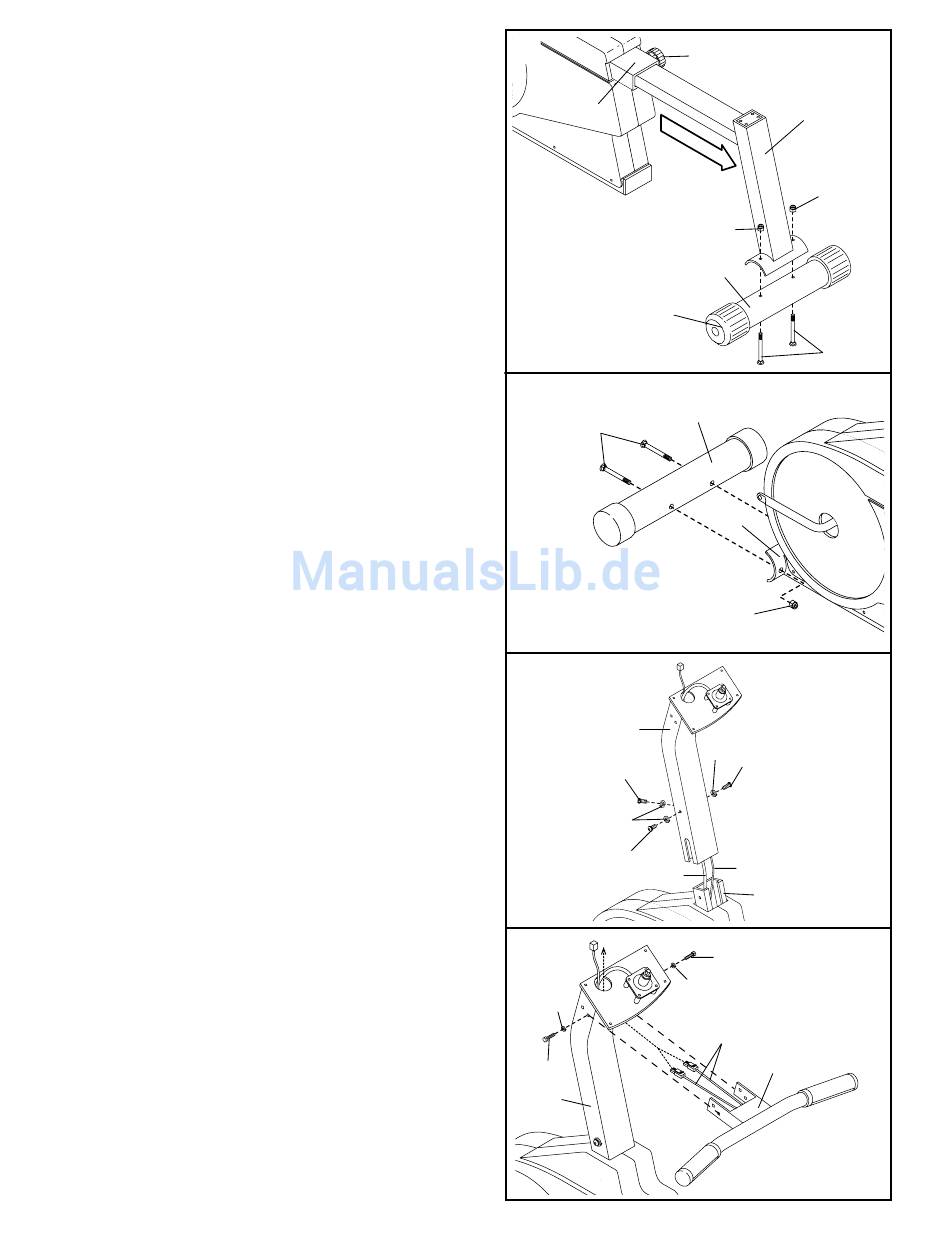

1. Lockern Sie den Verschlussknopf (68) auf der recht-
en Seite des Rahmens (1). Schieben Sie den
Sitzrahmen (3) heraus bis er anhält. Schrauben Sie
den Verschlussknopf fest.
Finden Sie den hinteren Stabilisierer (73), mit den
Rädern (41) an denEnden. Befestigen Sie den hin-
teren Stabilisierer mit zwei M10 x 70mm Schrauben-
bolzen (62) und zwei M10 Nylonverschlussmuttern
(71), am Sitzrahmen (3).
2. Befestigen Sie den Vorderen Stabilisierer (72) mit
zwei M10 x 70mm Schraubenbolzen (62) und zwei
M10 Nylonverschlussmuttern (71), am Rahmen (1).
3. Besfestigen Sie den Lenkerpfosten (2) an den
Rahmen (1) mit drei M10 x 25mm Knopfförmige
Schrauben (25) und drei M10 Geschlitzten
Unterlegscheiben (26). Achten Sie darauf, dass
Sie weder den Membranenschalterdraht (13)
noch das Widerstandskabel (10) einklemmen.
4. Verlegen Sie beide Pulssensordraht (55) durch den
Pfosten (2), wie gezeigt.
Befestigen Sie den Lenker (4) an den Lenkerpfosten
(2) mit zwei M6 x 25mm Hex-Schrauben (14) and
zwei M6 Geschlitzten Unterlegscheiben (67); ziehen
Sie die Schrauben jedoch noch nicht fest an.
Achten Sie darauf, dass die Schrauben in die
gezeigten Löcher eingeschraubt werden.
Anmerkung: Zwei zusätzliche Schrauben werden
gebraucht in Stufe 6.
1
1
2
62
3
2
25
26
25
4
67
14
2
5
68
3
71
71
73
41
62
72
1
71
26 25
13
10
1
14
67
55
4
