MONTAGE
Legen Sie alle Teile des Heimfahrrad auf einer dafür freigemachten Fläche aus und entfernen Sie alle
Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage komplett fertiggestellt ist.
Zur Montage brauchen Sie die einbegriffenen Werkzeuge und ihr eigener verstellbarer Schrauben-
schlüssel
Sollten Sie noch irgendwelche Fragen oder Probleme haben, setzen Sie sich bitte mit unserem
Kundendienst unter der Service-Telefon-Nr. 0180/5 23 12 44 in Verbindung.

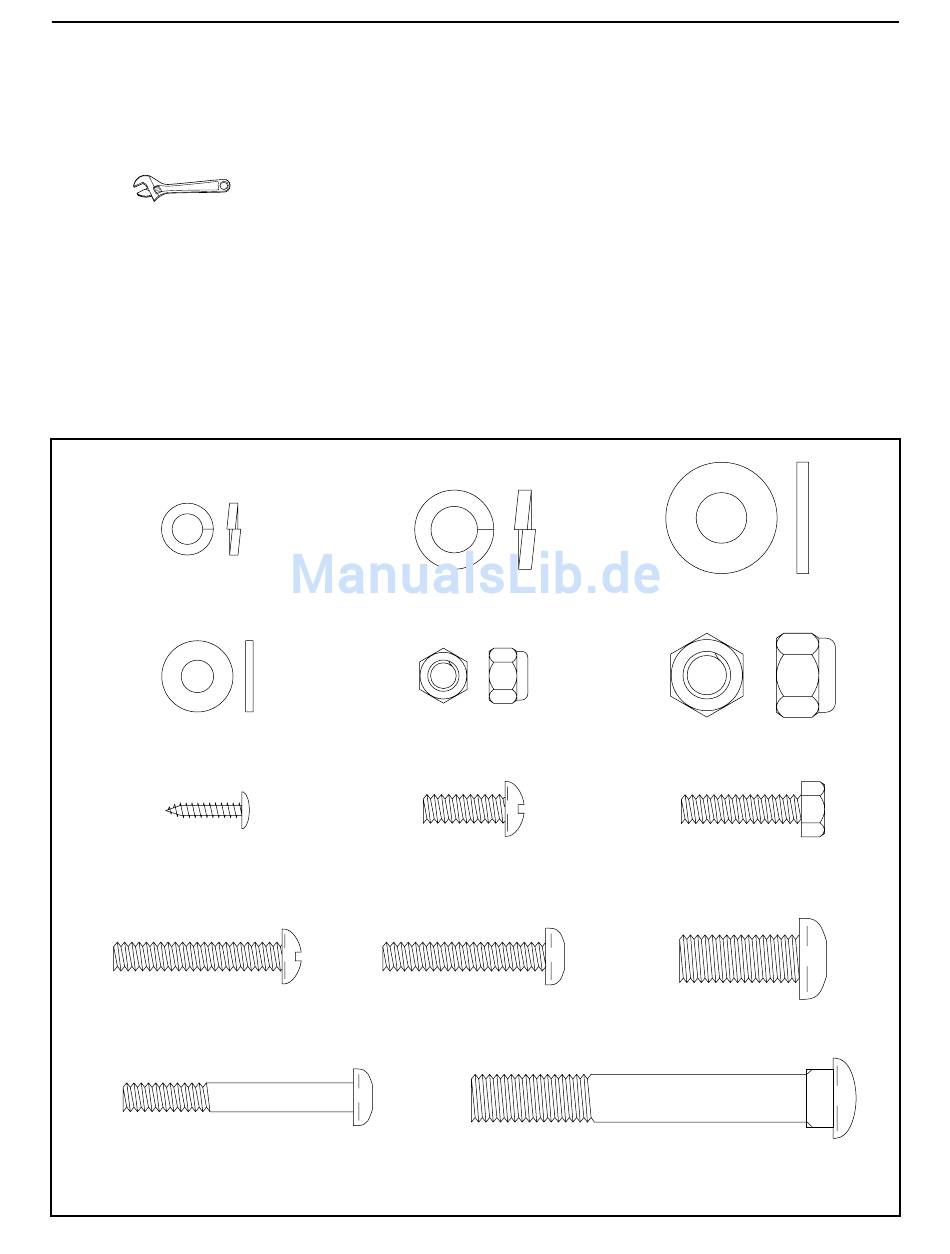

ABBILDUNG DER TEILE
Diese Abbildung hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in der Klammer, ist die
Bestell-Nr. des Teiles. Die zweite Zahl bezieht sich auf die Menge der Teile, die zum Montieren nötig sind.
Anmerkung: Einige kleine Teile wurden möglicherweise zur Erleichterung des Transportes schon vorher
an größeren Teilen befestigt. Sollten Sie ein Teil nicht sofort finden, überprüfen Sie bitte, ob es nicht
schon an einem anderen Teil befestigt worden ist.
M6 Geschlitzte Unterlegscheibe
(67)–4
M6 Flache Unterlegscheibe
(34)–7
#8 x 5/8" Schraube (22)–4
M6 x 35mm Kreuzschraube
(49)–3
M6 x 48mm Knopfförmige Bolzen
(70)–4
.
M10 Geschlitzte Unterlegscheibe
M6 Nylon-Verschlussmutter
M6 x 16mm Kreuzschraube
M6 x 34mm Knopfförmige Bolzen
M10 Flache Unterlegscheibe
(26)–3
(66)–4
(24)–4
(18)–4
M10 x 70mm Schraubenbolzen (62)–4
4
(40)–1
M10 Nylon-Verschlussmutter
(71)–4
M6 x 25mm Hex-Schraube
(14)–4
M10 x 25mm Knopfförmige
Schraube (25)–3
