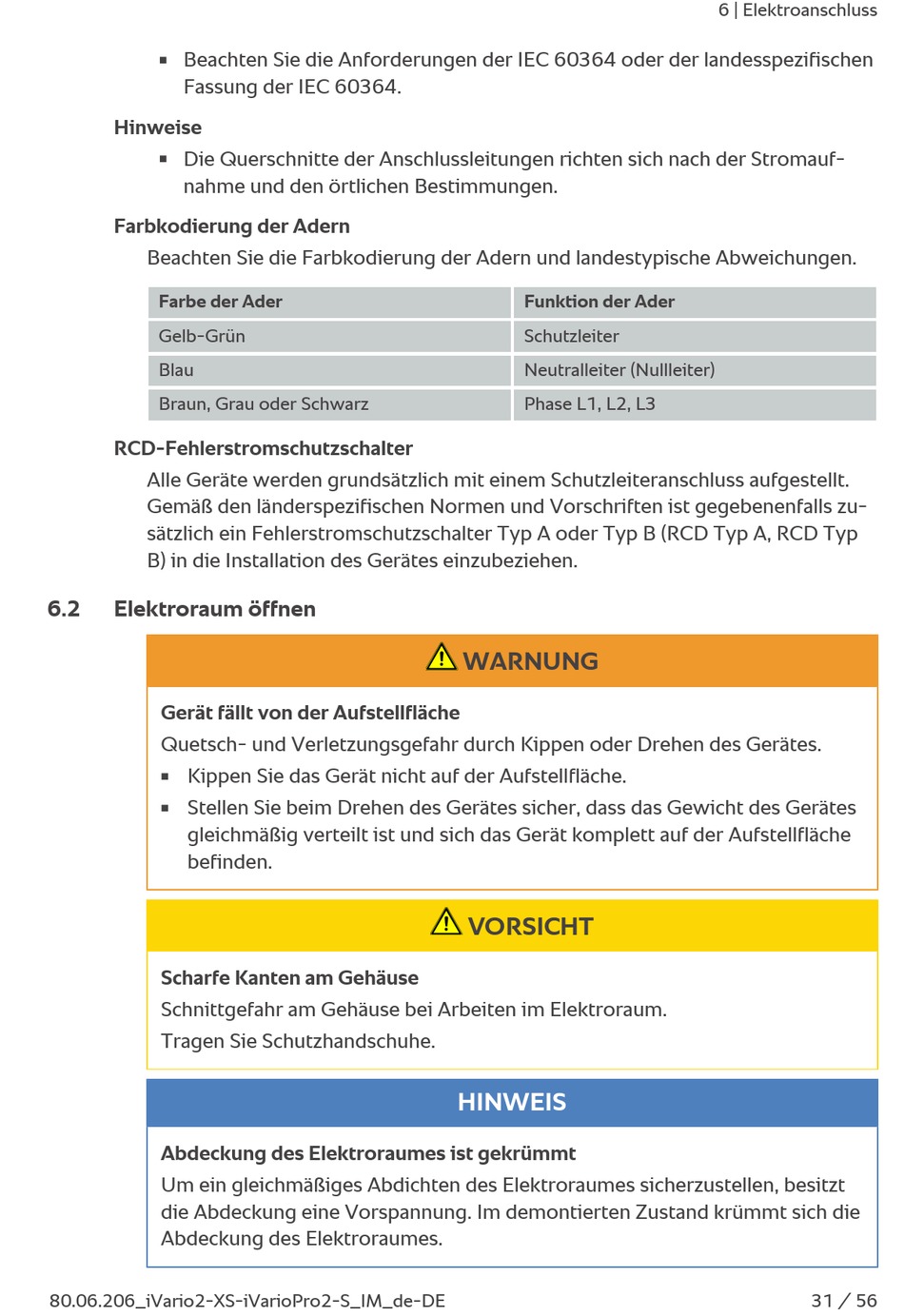

Beachten Sie die Anforderungen der IEC 60364 oder der landesspezifischen
n
Fassung der IEC 60364.
Hinweise
Die Querschnitte der Anschlussleitungen richten sich nach der Stromauf-
n
nahme und den örtlichen Bestimmungen.
Farbkodierung der Adern
Beachten Sie die Farbkodierung der Adern und landestypische Abweichungen.
Farbe der Ader
Gelb-Grün
Blau
Braun, Grau oder Schwarz
RCD-Fehlerstromschutzschalter
Alle Geräte werden grundsätzlich mit einem Schutzleiteranschluss aufgestellt.
Gemäß den länderspezifischen Normen und Vorschriften ist gegebenenfalls zu-
sätzlich ein Fehlerstromschutzschalter Typ A oder Typ B (RCD Typ A, RCD Typ
B) in die Installation des Gerätes einzubeziehen.
6.2 Elektroraum öffnen
Gerät fällt von der Aufstellfläche
Quetsch- und Verletzungsgefahr durch Kippen oder Drehen des Gerätes.
Kippen Sie das Gerät nicht auf der Aufstellfläche.
n
Stellen Sie beim Drehen des Gerätes sicher, dass das Gewicht des Gerätes
n
gleichmäßig verteilt ist und sich das Gerät komplett auf der Aufstellfläche
befinden.
Scharfe Kanten am Gehäuse
Schnittgefahr am Gehäuse bei Arbeiten im Elektroraum.
Tragen Sie Schutzhandschuhe.
Abdeckung des Elektroraumes ist gekrümmt
Um ein gleichmäßiges Abdichten des Elektroraumes sicherzustellen, besitzt
die Abdeckung eine Vorspannung. Im demontierten Zustand krümmt sich die
Abdeckung des Elektroraumes.
80.06.206_iVario2-XS-iVarioPro2-S_IM_de-DE
Funktion der Ader
Schutzleiter
Neutralleiter (Nullleiter)
Phase L1, L2, L3
WARNUNG
VORSICHT
HINWEIS
6 | Elektroanschluss
31 / 56
