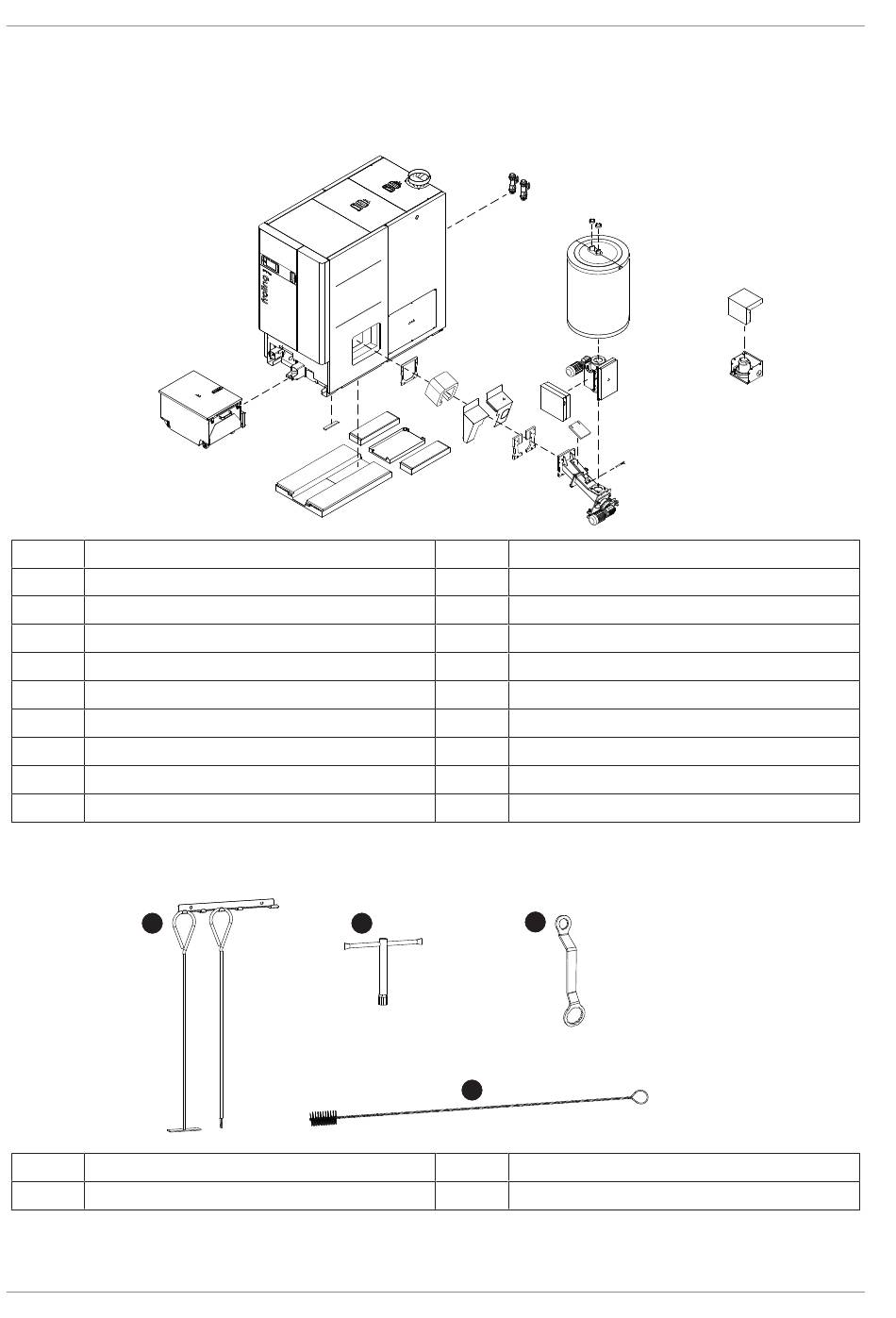

6.1 Montageübersicht
16
1 Schlauchklemme
2 Zyklonbehälter
3 Zellradschleuseneinheit
4 Schaltschrank
5 Dämmplatte Stokerkanal
6 Temperaturfühler
7 Stokereinheit
8 Dämmplatten Flansch Stokerkanal
9 Abdeckung Stokerkanal
10 Wärmedämmung Stokerkanal
6.2 Mitgeliefertes Zubehör
1
1 Schürgerät mit Halterung
2 Steckschlüssel SW 13
32
11
12
15
13
12
14
2
M2280322_de | Montageanleitung Pelletskessel PT4e 200-250 (ESP)
17
1
1
10
3
4
9
5
8
11 Dichtung Stokereinheit
12 Bodenisolierung hinten seitlich
13 Bodenisolierung hinten mittig
14 Bodenisolierung vorne
15 Kesselunterlagen (8 Stück)
16 Aschebehälter
17 Strangregulierventil (optional)
18 Abdeckhaube Saugmodul
19 Saugmodul
3
4
3 Schlüssel für Türbeschläge und WOS-Deckel
4 Reinigungsbürste 24 x 50 x 1200
2
18
19
6
7
