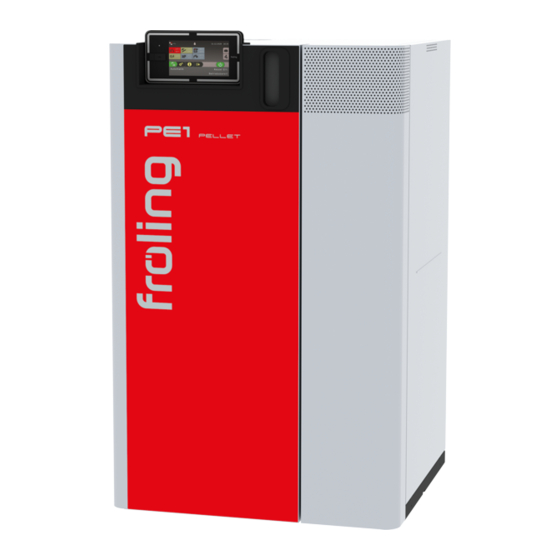

Froling PE1 Pellet Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für PE1 Pellet:

Werbung

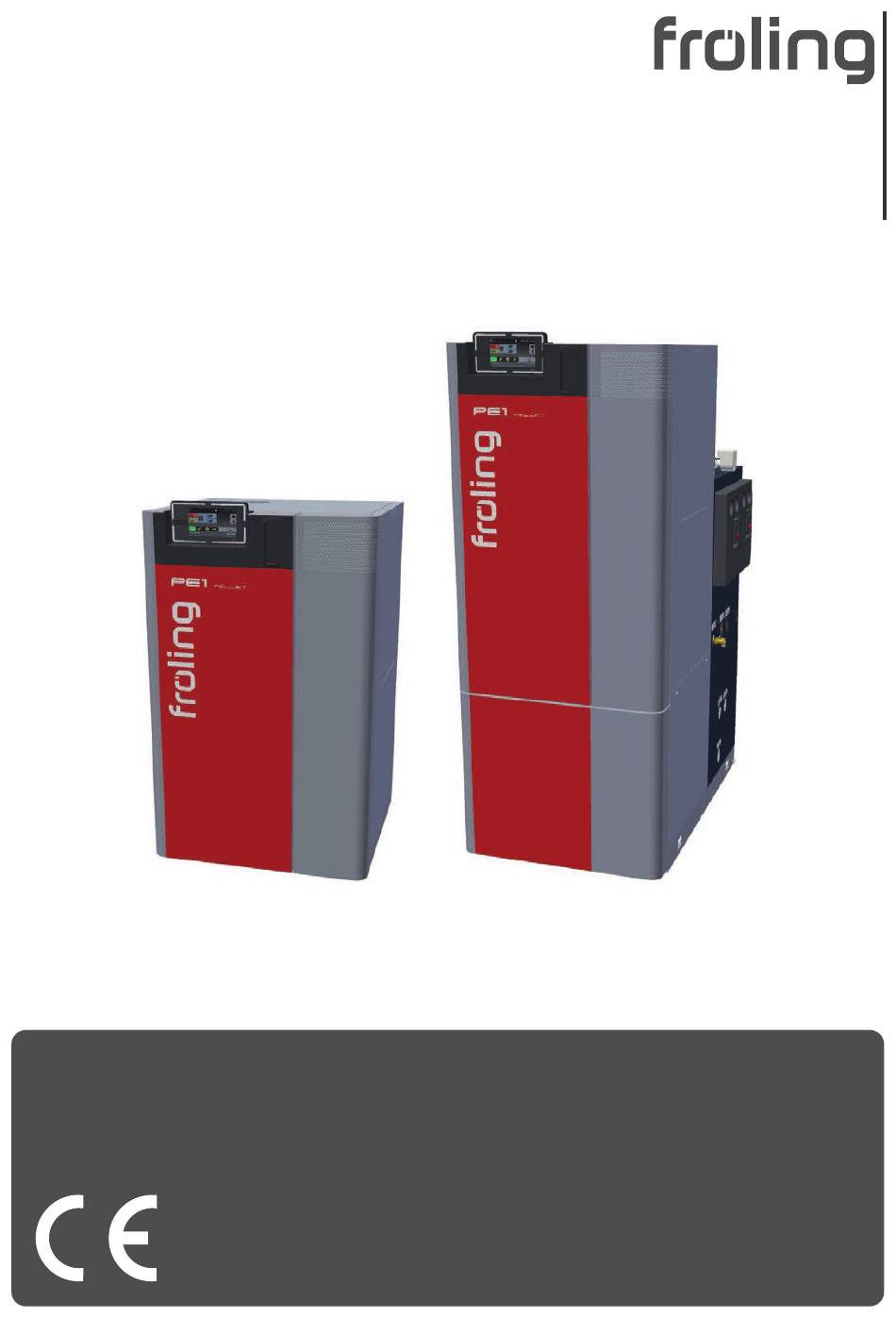

Bedienungsanleitung
Pelletstkessel PE1 Pellet
PE1 Pellet 7-35
PE1 Pellet Unit 7-20
Deutschsprachige Original-Bedienungsanleitung für den Bediener!
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B1001124_de | Ausgabe 29.04.2024

Werbung

loading

Inhaltszusammenfassung für Froling PE1 Pellet

  • Seite 1 Bedienungsanleitung Pelletstkessel PE1 Pellet PE1 Pellet 7-35 PE1 Pellet Unit 7-20 Deutschsprachige Original-Bedienungsanleitung für den Bediener! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B1001124_de | Ausgabe 29.04.2024...
  • Seite 2 4.3.14 Komponenten umbenennen....................... 37 4.3.15 Urlaubsprogramm konfigurieren ....................38 4.4 Kessel am Raumbediengerät ein-/ausschalten..................39 4.5 Pelletverbrauch-Zähler nach Brennstofflieferung anpassen ..............40 4.5.1 Hinweise zur Befüllung von Lagerräumen ................. 40 4.5.2 Restbestand im Pelletlager korrigieren ..................41 B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 3 6 Störungsbehebung ............................. 66 6.1 Allgemeine Störung an der Spannungsversorgung ................66 6.1.1 Verhalten der Anlage nach Stromausfall ................... 66 6.2 Übertemperatur ............................. 66 6.3 Störungen mit Störmeldung ........................67 6.3.1 Vorgehensweise bei Störmeldungen ..................67 B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 4 Technische Änderungen vorbehalten! Gewährleistungs- und Garantiebestimmungen Grundsätzlich gelten unsere Verkaufs- und Lieferbedingungen, die dem Kunden zur Verfügung gestellt und durch den Vertragsabschluss zur Kenntnis genommen wurden. Darüber hinaus können Sie die Garantiebedingungen dem beiliegenden Garantiepass entnehmen. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 5 Helligkeitssensor für die automatische Anpassung der Display-Helligkeit USB-Schnittstelle zum Anschluss eines USB-Sticks für Software-Updates Hauptschalter Sicherheitstemperaturbegrenzer (STB) Türkontaktschalter Wartungsöffnung für Brennkammer (unterhalb der Abdeckung) Schauglas zur Kontrolle der Verbrennung Aschebehälter der automatischen Entaschung Kurzbedienungsanleitung B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 6 Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen. HINWEIS Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu Sach- oder Umweltschäden. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 7 Warnung vor Verletzung an Finger Warnung vor Verletzung an Finger oder Hand, Zahnrad-/ oder Hand, Schneidkante Kettenradantrieb Warnung vor Handverletzungen Warnung vor Verletzung durch Einzug in rotierende Wellen Warnung vor erhöhter CO- Warnung vor Rutschgefahr Konzentration B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 8 Beeinträchtigungen der Abgasanlage, wie z.B. schlechter Reinigungszustand des Abgasrohres oder unzureichender Kaminzug können zu schwerwiegender Störung der Verbrennung (z.B. spontane Entzündung von Schwelgasen / Verpuffung) führen! Daher gilt: r Nur eine einwandfrei funktionierende Abgasanlage garantiert den optimalen Betrieb des Kessels! B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 9 Brennstoff gem. EN ISO 17225 - Teil 2: Holzpellets Klasse A1 / D06 und/oder: Zertifizierungsprogramm ENplus bzw. DINplus Allgemein gilt: Lagerraum vor Neubefüllung auf Pelletsstaub prüfen und gegebenenfalls reinigen! TIPP: Einbau des Fröling Pelletsentstaubers PST zur Absonderung der in der Rückluft enthaltenen Staubpartikel B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 10 Bediener die Anweisungen in der Dokumentation gelesen und verstanden haben. 2.6 Schutzausrüstung des Bedienpersonals Für persönliche Schutzausrüstung gemäß den Vorschriften zur Unfallverhütung sorgen! ▪ Bei Bedienung, Inspektion und Reinigung: - geeignete Arbeitsbekleidung - Schutzhandschuhe - Festes Schuhwerk - Staubmaske B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 11 Verletzungen an bewegten Komponenten zu verhindern. Bleibt die Isoliertür länger als 10 Sekunden geöffnet, wird der Kessel automatisch geregelt ausgeschaltet. SICHERHEITSVENTIL (Schutz bei Überhitzung/Überdruck) Bei Erreichen eines Kesseldrucks von max. 3 bar öffnet das Sicherheitsventil und bläst das Heizungswasser in Form von Dampf ab. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 12 Vor Inspektions- und Reinigungsarbeiten am/im Kessel: r Kessel durch Tippen auf „Kessel Aus“ ausschalten Kessel stellt geregelt ab und wechselt in den Betriebszustand "Kessel Aus" r Kessel mind. 1 Stunde auskühlen lassen r Hauptschalter ausschalten und gegen Wiedereinschalten sichern B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 13 Empfehlung: Rauchmelder und CO-Melder in der Nähe der Anlage installieren. 2.9.3 Brand der Anlage GEFAHR Bei Brand der Anlage: Lebensgefahr durch Feuer und giftige Gase Verhalten im Brandfall: r Aufstellungsraum des Kessels verlassen und Türe schließen r Bauseitigen NOT-HALT-Schalter betätigen r Feuerwehr verständigen B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 14 ▪ Schutz der Anlage vor Verbiss und Einnisten von Tieren (z. B. Nagern) ▪ Keine entzündlichen Materialien in Umgebung der Anlage ▪ Nationale und regionale Vorschriften für die Installation von Rauch- und Kohlenmonoxidmeldern beachten B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 15 (Behörde, Kaminkehrer, …) zu klären. 3.3.2 Raumluftabhängige Betriebsweise Die Verbrennungsluft wird dem Aufstellungsort entnommen. Das drucklose Nachströmen der benötigten Luftmenge muss entsprechend sichergestellt sein. Kessel im raumluftabhängigen Betrieb Luftsaugende Anlage (z. B. Zentralstaubsauganlage, Wohnraumlüftung) Unterdrucküberwachung Verbrennungsluftzufuhr von außen B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 16 Betrieb aller mechanischen und natürlichen Be- und Entlüftungsanlagen ausreichende Verbrennungsluft nachströmen kann. Dabei muss der Aufstellungsort ein Mindestvolumen entsprechend den regional gültigen Normen aufweisen. Normenhinweis Österreich: OIB-Richtlinie 3 – Hygiene, Gesundheit und Umweltschutz Deutschland: Muster-Feuerungsverordnung (MFeuV) B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 17 Luftzug einer Systemabgasanlage (4) oder über eine eigene Zuluftleitung (5) direkt von der Außenseite des Gebäudes erfolgen. Zuluftleitung Folgende Hinweise bei Installation der Verbrennungsluftzufuhr (Verrohrung) beachten: ▪ Druckabfall in der Verbrennungsluftzufuhr (6) gegebenenfalls von einem Fachmann berechnen lassen (Widerstand in der Zuluftleitung max. 20 Pa) B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 18 ▪ Geeignete Schutzvorrichtungen (z. B. Schutzgitter - 10) gegen Eindringen von Wasser, Fremdkörpern oder Kleintieren vorsehen. Der Querschnitt darf dadurch nicht verengt werden. ▪ Eintrittsöffnung nicht verschließen oder verstellen ▪ Temperaturbeständigkeit der Verrohrung beachten (bis 120 °C) B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 19 < 0,05 (0,3) 1. Zur Berechnung des spezifischen Anlagenvolumens ist bei Anlagen mit mehreren Wärmeerzeugern die kleinste Einzelheizleistung einzusetzen. 2. Bei Anlagen mit mehreren Wärmeerzeugern mit unterschiedlichen spezifischen Wasserinhalten ist der jeweils kleinste spezifische Wasserinhalt maßgebend. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 20 ▪ Nur jene Bereiche mit frostgeschütztem Wärmeträgermedium füllen, die von möglichem Frost betroffen sind (TIPP: Systemtrennung) ▪ Dosierung des Frostschutzes gemäß Angaben des Herstellers regelmäßig prüfen ▪ Frostgeschütztes Wärmeträgermedium nach Ablauf der Haltbarkeit entsorgen und Anlage neu befüllen B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 21 Ausdehnungsgefäßen (z.B. ohne Membran) bringen Sauerstoff der Luft über die Wasseroberfläche ein, wodurch es zu einer Korrosionsgefährdung für die angeschlossenen Anlagenkomponenten kommt. Diese Anlagen bieten keine Sauerstoffentfernung im Sinne eines Korrosionsschutzes gemäß VDI 2035 und dürfen aus korrosionstechnischer Sicht nicht eingesetzt werden. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 22 Kessels Abgastemperaturen auftreten können, die niedriger als 160 K über der Raumtemperatur sind. HINWEIS! Weitere Hinweise zu Normen und Vorschriften sowie die Abgastemperaturen im gereinigten Zustand und die weiteren Abgaswerte sind den technischen Daten der Montageanleitung zu entnehmen! B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 23 ▪ Im Zuge der Inbetriebnahme wird eine einmalige Einschulung des Betreibers/ Bedienpersonals durchgeführt. Die Anwesenheit der betreffenden Person(en) ist für die ordnungsgemäße Übergabe des Produktes erforderlich! HINWEIS Austritt von Kondenswasser während der ersten Aufheizphase stellt keine Funktionsstörung dar. r Tipp: Eventuell Putztücher zurecht legen! B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 24 Aufrufen der verfügbaren Funktionen im Schnellauswahlmenü Ü "Schnellauswahlmenü" [} 29] Aufrufen sämtlicher Systeminformationen. Im Infomenü können keine Parameter verändert werden. Systemmenü zum Aufrufen der Systemeinstellungen. Je nach Bedienebene können sämtliche Parameter angezeigt bzw. verändert werden. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 25 Aufrufen des Schnellauswahlmenüs. Auswahl der Funktionen abhängig von Bedienerebene, Konfiguration und aktuellem Zustand. Parameter kann durch Antippen verändert werden (Auswahlliste oder Nummernblock) Aufrufen der Systemmenüs. Menüanzeige abhängig von Bedienerebene sowie Konfiguration Zurück zur übergeordneten Menüebene. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 26 Der Verbindungsstatus zu „froeling-connect“ wird im Infomenü angezeigt. r Infomenü im Grundbild antippen und zum Menü „froeling-connect“ navigieren Ä Im unteren Bereich wird der Verbindungsstatus angezeigt (verbunden, deaktiviert, …) HINWEIS! Eine detaillierte Beschreibung des Verbindungsstatus sowie Fehlerbehebungen der Bedienungsanleitung des „froeling-connect“ entnehmen B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 27 Sind z.B.: mehrere Heizkreise vorhanden, wird mit „Pfeil-Rechts“ und „Pfeil- Links“ zum gewünschten Heizkreis navigiert. Jeweiligen Reiter zum Vornehmen von Einstellungen in den Menüs antippen. Symbol Reiter Zustand Temperaturen Zeiten Service Allgemeine Einstellungen Solar Wärmemengenzähler B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 28 Anfangs- und Endzeit mit „Pfeil-Auf“ und „Pfeil-Ab“ einstellen und durch Tippen auf das „Bestätigen“-Symbol speichern Das eingestellte Zeitfenster wird für alle ausgewählten Wochentage übernommen. Ein bereits übernommenes Zeitfenster wird durch Tippen auf das nebenstehende „Papierkorb“-Symbol gelöscht. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 29 Fehleranzeige Auflistung aller anstehenden Störungen an Kessel mit Vorgehensweisen zur Behebung. Einstellungsassistent Erstes Einschalten: Einstellen von Sprache, Herstellernummer, Datum und Uhrzeit Connect: Einstellen der kesselseitig erforderlichen Parameter zur Nutzung von „froeling-connect.com“ (IP-Adresse, Displaypasswort, …) B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 30 Senke des Differenzreglers System CPU/RAM-Auslastung Anzeige der Auslastung des Prozessors (CPU) sowie des Arbeitsspeichers (RAM) in Prozent 1. Durch diese Auswahl werden zwei Kacheln zusammengeführt, wodurch sich die maximale Anzahl an Informationsanzeigen reduziert! B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 31 Betreiben der Anlage | 4 Bei Verwendung von mehr als zwei Pufferfühlern ist eine Informationsanzeige mit Puffertemperaturen gemäß der Anzahl an Fühlern möglich. Die Darstellung erfolgt in einer über zwei Flächen verlaufenden Informationsanzeige. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 32 Der Kessel hält dauerhaft die eingestellte Kessel- Solltemperatur und stellt nur zu Reinigungszwecken ab. Heizkreise und Brauchwasserspeicher werden gemäß den eingestellten Heizzeiten mit Wärme versorgt. HINWEIS! Eine detaillierte Beschreibung der Betriebsarten des Kessels in der beiliegenden Bedienungsanleitung der Kesselregelung entnehmen. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 33 Informationsanzeige des gewünschten Boilers antippen r Betriebsart-Symbol des Boilers antippen r „Extraladen“-Symbol antippen Ä Einmalige Ladung des Boilers startet. Ist die eingestellte Boiler-Solltemperatur erreicht, stoppt die Ladung und das Symbol wechselt zu „Automatik“. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 34 Absenkbetrieb aktiv und die errechnete Vorlauftemperatur um den einstellbaren Wert „Absenkung der Vorlauftemperatur im Absenkbetrieb“ reduziert. Heizgrenzen Die Außentemperaturheizgrenzen werden im Reiter „Temperaturen“ eingestellt und aktivieren / deaktivieren den Heizkreis je nach Außentemperatur bzw. Zeitpunkt. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 35 Ist die Heizkennlinie zu ändern, den gewünschten Punkt bei einem Hochtemperaturkreis nie mehr als 5°C, bei einem Niedertemperaturkreis nie mehr als 3°C verändern. Nach erfolgter Änderung ein paar Tage abwarten und je nach Wohlbefinden weitere Änderungen vornehmen! B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 36 Begrenzung auf die eingestellte Raumtemperatur geregelt. Ein vorzeitiges Abbrechen dieser Funktion ist durch Aktivieren einer anderen Betriebsart/Funktion möglich. Dauer- Der Heizkreis wird bis zum Aktivieren einer absenken anderen Betriebsart/Funktion auf die eingestellte Absenktemperatur geregelt. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 37 Die Bezeichnungen von Boiler, Puffer und Heizkreise können frei gewählt werden. Für die Benennung stehen max. 20 Zeichen zur Verfügung. r Im Systemmenü zum Menü „Anlage“ navigieren und das Untermenü „Umbenennung“ öffnen r Die gewünschte Komponente antippen und mithilfe der Tastatur umbenennen B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 38 Kessel in die Betriebsart „Urlaub“ Durch Tippen auf das „Reisekoffer“-Symbol kann das Urlaubsprogramm vorzeitig beendet werden. Der Kessel wechselt anschließend in die zuvor aktivierte Betriebsart (Brauchwasser = Darstellung „Wasserhahn“, Automatik = Darstellung „Wasserhahn/ Heizkörper). B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 39 (Ü "Anzeige-Symbole für froeling- connect / Fernschalten" [} 26]), kann der Kessel am Raumbediengerät ein- und ausgeschaltet werden. Fernschalten des Kessels deaktiviert Fernschalten des Kessels aktiviert r Kessel durch Tippen auf den aktuellen Betriebszustand ein-/ausschalten B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 40 Nach dem Abkühlen des Kessels: r Lagerraum vor der Befüllung auf Feinanteil prüfen und ggf. reinigen r Alle Öffnungen des Lagerraums staubdicht verschließen r Lagerraum mit Pellets befüllen Ä Nur zulässige Pellet verwenden! Ü "Bestimmungsgemäße Verwendung" [} 9] B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 41 Durchbrandschale entfernen Ä Brennereinsatz verbleibt im Brenner r Flugasche entfernen und Brennraum sowie Brenner reinigen Ü "Durchbrandschale, Brennereinsatz und Brennkammer reinigen" [} 50] r Auffangbehälter mit geeigneten Abmessungen in Brenner einsetzen r Isoliertür schließen B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 42 Gesamten Ablauf ein zweites Mal durchführen und angezeigten Wert erneut notieren r Informationsanzeige des Pelletsverbrauchs antippen r Größeren Wert der beiden Messungen im Menü „Verbrauch“ in Parameter „Geförderte Pellets bei 100% Einschub“ eintragen B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 43 Bei Erreichen des eingestellten Mindestbestands im Pellets-Lagerraum wird eine Meldung am Kesseldisplay angezeigt: r Durch Tippen auf das „Stift“-Symbol Auswahl treffen und bestätigen Ä Nicht mehr erinnern Ä In zwei Tagen erinnern Ä In einer Woche erinnern B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 44 Verbrennung und in der Folge zu Unfällen führen! Vor dem Kontrollieren des Aschestands / Entleeren des Aschebehälters: r Kessel durch Tippen auf „Kessel Aus“ ausschalten Ä Kessel stellt geregelt ab und wechselt in den Betriebszustand „Kessel Aus“. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 45 Meldung durch Tippen auf „JA“ bestätigen Ä Zähler der verbleibenden Heizstunden wird auf den voreingestellten Wert zurückgesetzt Wird Aschebehälter nicht entleert: r Meldung durch Tippen auf „NEIN“ schließen Ä Zähler der verbleibenden Heizstunden bleibt unverändert B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 46 Ä Kessel stellt geregelt ab und wechselt nach dem Reinigungszyklus in den Betriebszustand "Kessel Aus" r Hauptschalter ausschalten Ä Kesselregelung ist ausgeschaltet Ä Alle Komponenten des Kessels sind ohne Spannungsversorgung HINWEIS! Frostschutz-Funktion ist nicht mehr aktiv! B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 47 Sachschäden führen! Daher gilt: r Den Kessel entsprechend den Hinweisen reinigen. Dabei Anweisungen der Bedienungsanleitung des Kessels beachten! HINWEIS Wir empfehlen das Führen eines Wartungsbuches gemäß ÖNORM M7510 bzw. Technischer Richtlinie für vorbeugenden Brandschutz (TRVB) B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 48 Zur Durchführung von Reinigungs- und Instandhaltungsarbeiten sind folgende Hilfsmittel erforderlich: Im Lieferumfang enthalten: Schürgerät mit Halterung Montagebügel für Brennereinsatz (nur bei PE1 Pellet 25-35) Steckschlüssel SW 13 Reinigungsbürste (Ø 41 x 1000) zur Reinigung des Wärmetauschers Im Lieferumfang nicht enthalten: Schraubendreher-Satz (Kreuzschlitz, Schlitz, Torx T20, T25, T30) Kleiner Besen oder Reinigungsbürste...
  • Seite 49 Schnell-Entlüfter kontrollieren r Alle Schnellentlüfter des gesamten Heizungssystems regelmäßig auf Dichtheit kontrollieren Ä Bei Austritt von Flüssigkeiten Schnellentlüfter austauschen HINWEIS! Die Entlüftungskappe (A) muss lose sein (ca. zwei Umdrehungen aufschrauben), um eine korrekte Funktion zu gewährleisten. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 50 HINWEIS: Durch Drücken des grünen Reinigungssymbols (A) wird der Servicebetrieb wieder beendet r Isoliertür öffnen r Abdeckung des Brennkammerdeckels nach oben aushängen r Brennkammerdeckel mit mitgelieferten Steckschlüssel demontieren Ä Steckschlüssel in Werkzeugklemme (A) an der Innenseite der Isoliertür befestigt B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 51 Ablagerungen an der Öffnung des Zündrohres entfernen Nach Reinigung Komponenten in sinngemäß umgekehrter Reihenfolge montieren, dabei folgendes beachten: PE1 Pellet 7-20 PE1 Pellet 25-35 r Brennereinsatz wie dargestellt am Brenner positionieren und auf korrekten Sitz kontrollieren B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 52 Isoliertür öffnen und dahinterliegende Sicherheitsschrauben lösen r Deckel etwas anheben und nach vorne abnehmen r Steckverbindung des Saugzuggebläses lösen r Wärmedämmung am Saugzuggebläse entfernen r Saugzuggehäuse inkl. Saugzug demontieren r Saugzuggehäuse und Laufrad des Saugzugs vorsichtig reinigen B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 53 Einhängebleche samt WOS-Federn nach oben herausziehen r WOS-Federn reinigen r Abgas-Sammelraum, Öffnung zum Abgasrohr und Wärmetauscherrohre mit Bürste reinigen r Angefallenen Rußstaub entfernen Ä TIPP: Aschesauger verwenden r Entaschungskonsole an der Vorderseite demontieren r Angefallenen Rußstaub mit Flachschaber entfernen B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 54 Verbindungsrohr zwischen Kessel und Kamin mit Kaminkehrerbürste reinigen Ä Je nach Verlegeart der Abgasrohre und Kaminzug die Reinigungsintervalle entsprechend dem Verschmutzungsgrad anpassen Zugreglerklappe prüfen r Zugreglerklappe auf Leichtgängigkeit prüfen und bei Bedarf Lagerung der Klappe reinigen B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 55 Funktion der Sicherheitseinrichtungen der Heizungsanlage gemäß den Herstellerangaben prüfen r Funktion des heizwasserseitigen sowie trinkwasserseitigen (falls vorhanden) Sicherheitsventils gemäß den Herstellerangaben prüfen 5.4.2 Druckreduzierventil r Ein eventuell vorhandenes Druckreduzierventil gemäß Herstellerangaben auf Verschleiß und korrekte Funktion prüfen B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 56 ACHTUNG! Geeignetes Gleichstrom-Messgerät verwenden. HINWEIS! Auflösung des Messbereichs am Strommessgerät anfangs auf höheren Amperewert einstellen, um das Gerät zu schützen. HINWEIS! Die Genauigkeit des eingestellten Messbereichs beachten. Durch Gegenprobe mit einem zweiten Gerät kann das Ergebnis nochmals überprüft werden. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 57 Ä WICHTIG: Schrauben mit maximal 25 Nm festziehen r Deckel am Wartungsflansch fixieren HINWEIS! Boilereinheit vor erneuter Inbetriebnahme gemäß EN 14336 spülen! r Außenteile bei Bedarf mit feuchtem Tuch reinigen Ä Keine scheuernden und lösungsmittelhaltigen Reinigungsmittel verwenden! B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 58 Im Untermenü "Handbetrieb" den Parameter "Brennwertwärmetauscher manuell spülen - nur im Kessel Aus/Betriebsbereit" auf „JA“ stellen Ä Spüleinrichtung wird einmalig für die im Parameter „Brennwertwärmetauscher Reinigungsdauer“ eingestellte Zeitdauer aktiviert (Standardwert 60s - Brennwert WT) B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 59 Kondensat aufgefangen werden kann r Siphon aufschrauben und auf Schmutz und Ablagerungen kontrollieren r Kondensatablauf bis zur Einmündung in das Abwassersystem kontrollieren und ggf. reinigen r Eine kontinuierliche Kondensatableitung in das Abwassersystem muss sichergestellt werden! B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 60 Die nationalen und regionalen Bestimmungen hinsichtlich wiederkehrender Prüfung der Anlage sind zu beachten. In diesem Zusammenhang weisen wir darauf hin, dass gewerbliche Anlagen mit einer Nennwärmeleistung ab 50 kW in Österreich gemäß Feuerungsanlagen-Verordnung jährlich wiederkehrend zu prüfen sind! B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 61 Ä Auf Kabel des Rostantriebs achten r Verbrennungsrost gründlich reinigen, Luftöffnungen mithilfe eines Schraubendrehers von Verunreinigungen befreien HINWEIS! Kleine Risse bzw. leichte Verformungen des Rostes stellen keine Funktionsstörung dar. Nach gründlicher Reinigung kann dieser wieder verbaut werden. B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 62 Messleitung mit schwacher Druckluft reinigen Ä ACHTUNG! Mit Druckluft nicht in Differenzdrucktransmitter blasen! Das Messgerät könnte beschädigt werden r Nach dem Reinigen Messleitung am Messnippel und am Anschluss „P2“ des Differenzdrucktransmitters aufstecken und mit Doppeldrahtklemmen fixieren B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 63 Ä WICHTIG: Die Dichtfläche der Kunststoffbuchse muss nach der Montage eben aufliegen ACHTUNG: ▪ Lambdasonde nicht mit Druckluft ausblasen ▪ Keine chemischen Reinigungsmittel (Bremsenreiniger, etc.) verwenden ▪ Vorsichtiger Umgang mit der Lambdasonde, kein „Abklopfen“ oder Reinigen mit Drahtbürste B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 64 Ä Nach dem Systemstart der Regelung ist der Kessel betriebsbereit r Kessel durch Tippen auf „Kessel Ein“ einschalten Ä Der Automatikbetrieb ist aktiv. Die Heizungsanlage wird über die Regelung gemäß der eingestellten Betriebsart im Automatikbetrieb geregelt B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 65 Asche gemäß länderspezifischer Vorschriften entsorgen Andere Länder: 5.9.2 Entsorgung von Anlagenkomponenten r Für umweltgerechte Entsorgung gemäß AWG (Österreich) bzw. länderspezifischer Vorschriften sorgen r Recyclebare Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zugeführt werden B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 66 Kesseltemperatur von max. 100°C aus. Die Pumpen laufen weiter. Sobald die Temperatur unter ca. 75°C gesunken ist, kann der STB mechanisch entriegelt werden r Kappe des STB abschrauben r STB durch Drücken mit Schraubendreher entriegeln B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 67 In der Fehleranzeige sind alle aktuellen Störungen aufgelistet r Öffnen durch Tippen auf die gelistete Störung r In der Registerkarte „Meldung“ wird die vorliegende Störung angezeigt r Durch Tippen auf die Registerkarte „Behebung“ werden mögliche Ursachen sowie Vorgehensweisen zur Behebung angezeigt B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 68 Durch Tippen auf das Abbrechen-Symbol wird die aktuelle Störung geschlossen und die Störungsliste angezeigt r Durch erneutes Tippen auf das Abbrechen-Symbol und Lesebestätigung aller Fehler gelangt man zurück zum Grundbild Ä Der Kessel befindet sich in der zuvor eingestellten Betriebsart B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 69 Notizen B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 70 B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 71 B1001124_de | Bedienungsanleitung Pelletstkessel PE1 Pellet...
  • Seite 72 Adresse des Herstellers Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0...
