Montage Statikkonsole (Sonderausführung bei Revision innen)
Eine kraftschlüssige Verbindung darf erst nach der Befestigung zu Decke
oder Sturz hergestellt werden.
Montieren Sie die Stahlclipleiste.
Den oberen Teil der Statikkonsole in die vorgesehene Fräsung einführen
(senk recht einführen, um Rollladenpanzer nicht zu beschädigen, Abb. 36–38).

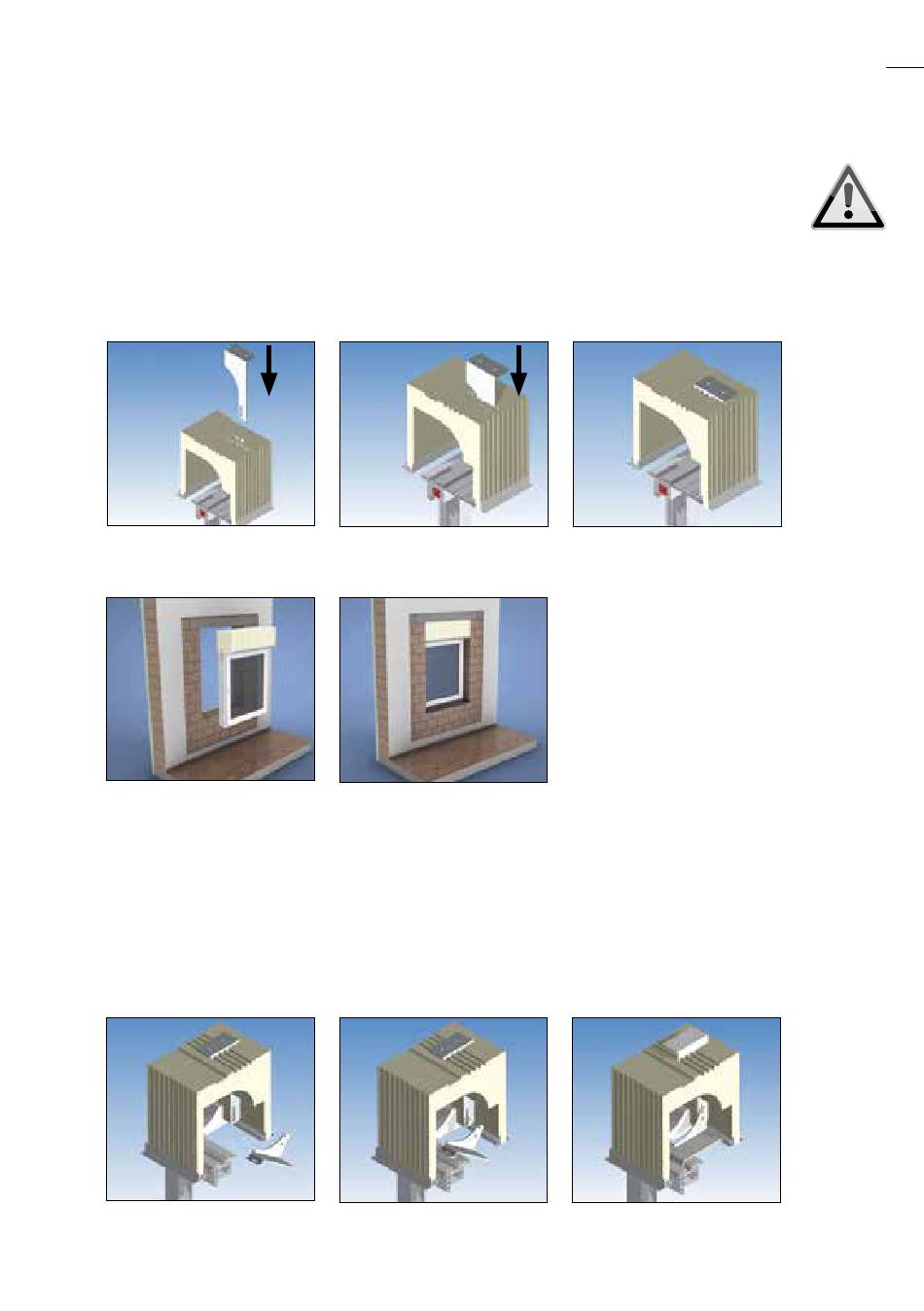

Abb. 36
Abb. 39
Rollladenkasten mittels vormontierter Sturzbefestigungen dauerhaft mit dem
Bau körper verbinden. Je nach Montagevariante sind evtl. weitere Befestigungs-
punkte nötig. Rollladenkasten bei der Montage lot- und waagerecht ausrichten.
Rollladenpanzer vollständig herunterfahren, Revisionsblende öffnen. Unteren Teil
der Statikkonsole durch offene Revisionsblende einführen, Lasche in vorge-
sehene Fräsung durch Bodenprofil in Stahlclipleiste ein stecken (Abb. 41–43).
Abb. 41
Abb. 37
Abb. 40
Abb. 42
Combo Neubau-Aufsatzrollladen
Abb. 38
Blendrahmen inkl.
Roll ladenelement in
Rohbauöffnung
platzieren und fixieren
(Abb. 39–40).
Abb. 43
